Штуцер передвижной ЮНКЖ 031

Предназначен для установки на месте эксплуатации термопреобразователей типа КТxx конструктивных модификаций 01.01, 01.02, 02.01,01.05, 01.06, 01.09, а также платиновых термопреобразователей ТППТ(ТПРТ) 01.06 и термометров сопротивления ТСМТ(ТСПТ) 102.

Материал штуцера - нержавеющая сталь 12Х18Н10Т, материал винта нажимного - сталь 20Х13. Уплотнительная втулка выполнена из терморасширенного графита.

Максимально допустимая температура на штуцере: +550°С.

Перечисленные выше термопреобразователи в сборе с передвижным штуцером могут эксплуатироваться при номинальном (условном) давлении до 1,0 МПа.

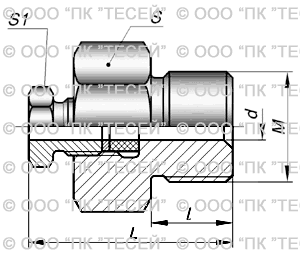

ЮНКЖ 031

Перечень основных исполнений штуцера передвижного

Обозначение Размеры, мм
L l М d S S1 Типоразмер
кольца сальникового
КГН-Г-В
ЮНКЖ 031.33-20 73 24 М33х2 20 41 36 30х20х5
ЮНКЖ 031.27-20 69 20 М27х2 20 41 36 30х20х5
ЮНКЖ 031.27-10 50 20 М27х2 10 32 22 20х10х5
ЮНКЖ 031.20-10 49 16 М20х1.5 10 27 22 18х10х5
ЮНКЖ 031.20-8 46 16 М20х1.5 8 27 22 18х8х5
ЮНКЖ 031.16-6 43 14 М16х1.5 6 22 17 8,5х6х4,5
ЮНКЖ 031.16-5 43 14 М16х1.5 5 22 14 8,5х6х4,5
ЮНКЖ 031.16-4.5 43 14 М16х1.5 4.5 22 14 8,5х6х4,5
ЮНКЖ 031.16-4 43 14 М16х1.5 4 22 14 7х4х5
ЮНКЖ 031.12-3 37 12 М12х1.5 3 17 14 7х3х5
ЮНКЖ 031.12-4 37 12 М12х1.5 4 17 14 7х4х5
ЮНКЖ 031.8-5 37 12 М8х1 5 14 14 8,5х6х4,5
ЮНКЖ 031.8-3 37 12 М8х1 3 14 14 7х3х5

Условное обозначение при заказе

Штуцер передвижной ЮНКЖ 031.М - d - штуцер передвижной с сальниковым уплотнением,
где М - размер монтажной резьбы штуцера,
d - номинальный диаметр термопреобразователя, который комплектуется данным штуцером.

Штуцер с врезным кольцом ЮНКЖ 041

Предназначен для установки на месте эксплуатации термопреобразователей типа КТxx конструктивных модификаций 01.01, 01.02, 02.01,01.05, 01.06, 01.09, а также платиновых термопреобразователей ТППТ(ТПРТ) 01.06 и термометров сопротивления ТСМТ(ТСПТ) 102. Может выдерживать более высокое давление, чем оригинальные обжимные штуцера.

Конструкция состоит из фитинга с накидной гайкой и одного или двух колец с острым передним краем, который врезается в поверхность трубы, обеспечивая фиксацию.

Эластичная конструкция из двух врезных колец позволяет компенсироватьизменения температуры во время пуска и отключения системы и помогает избежать утечек, связанных с быстрым температурным расширением или сжатием.

Материал штуцера - нержавеющая сталь AISI 316SS.

Максимально допустимая температура на штуцере: +600°С.

Номинальное (условное) давление 6,3 МПа.
Максимальные избыточные давления в зависимости от температуры приведены в таблице.
Рабочие давления для промежуточных значений температуры определяются линейной интерполяцией между ближайшими значениями.

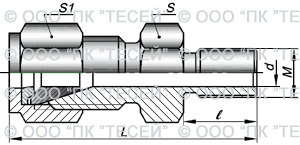

ЮНКЖ 041

Избыточные давления для штуцеров из стали AISI 316SS в зависимости от температуры

Номинальное (условное) давление, МПа Максимальное давление при температуре, МПа
100°С 200°С 300°С 400°С 500°С 550°С 575°С 600°С
6,3
4358249
5,4 4,5 4,0 3,7 3,6 3,2 3,0 2,5

Перечень основных исполнений штуцера передвижного

Обозначение Размеры, мм Номинальное (условное) давление
L l М d S S1
PN, МПа
ЮНКЖ 041.33-20 67 24 М33х2 20 41 35
6,3
ЮНКЖ 041.27-20 62 20 М27х2 20 36 35
ЮНКЖ 041.20-10 53 16 М20х1,5 10 27 24
ЮНКЖ 041.16-4,5 43 14 М16х1.5 4,5 22 14
ЮНКЖ 041.12-3 37 12 М12х1.5 3 17 14
ЮНКЖ 041.8-4,5 37 12 М8х1 4,5 14 14

Обозначение и примеры записи при заказе

Штуцер с врезным кольцом ЮНКЖ 041.М - d, где
М - размер монтажной резьбы штуцера,
d - посадочный диаметр термопреобразователя, который комплектуется данным штуцером.

штуцер ЮНКЖ 041.33-20 - штуцер с врезным кольцом, монтажная резьба штуцера М33х2, предназначен для монтажа термопреобразователя диаметром 20 мм.

Ниппель ЮНКЖ 032

Предназначен для установки в защитные гильзы конструктивных модификаций ЮНКЖ 015(115), ЮНКЖ 016(116), ЮНКЖ 021(121),ЮНКЖ 022(122), ЮНКЖ 023(123).

Обеспечивает возможность выноса клеммной головки термопреобразователя из зоны повышенных тепловых воздействий, а также установку в гильзу термопреобразователя монтажной длиной больше, чем монтажная длина гильзы.

Материал ниппеля, как правило, сталь 12Х18Н10Т (С10). Конструкция сварная.

Монтажная длина ниппеля (L) определяется как разность между монтажной длиной термопреобразователя (LТП), устанавливаемого в гильзу, и монтажной длиной гильзы (LГ):
L = LТП - LГ.

Ниппель может использоваться в качестве переходника.

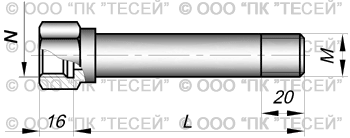

ниппель ЮНКЖ 032.М.N - С10 - L

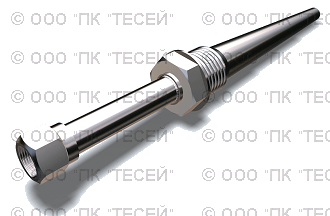

Пример использования ниппеля:
установка ниппеля в защитную гильзу ЮНКЖ 016.33

Условное обозначение при заказе

Ниппель ЮНКЖ 032.М.N - С10 - L, где

М - наружная присоединительная резьба ниппеля,
N - внутренняя резьба для установки термопреобразователя,
С10 - материал ниппеля - сталь 12Х18Н10Т,
L - монтажная длина ниппеля.

Примечание.
По умолчанию резьбы: М = М20х1,5 - 8g; N = М20х1,5 - 7Н.
