21.20

Предназначены для измерения температуры высокотемпературных сред. Кабельный чувствительный элемент помещен в защитный чехол из газоплотной алюмооксидной керамики (К795) или карбида кремния (КК). Керамический защитный чехол частично армирован снаружи стальной трубой. В модификации 21.20 материал металлической арматуры выполнен из стали 12Х18Н10Т. Температура в зоне перехода от керамической части чехла к металлической в рабочих условиях эксплуатации не должна превышать 800°С.

Термопары в защитных чехлах из карбида кремния, обладающих повышенной износостойкостью, рекомендуется применять при наличии в измеряемой среде абразивных частиц, а также для измерения температуры расплава цинка.

В конструкции термопар 21.ХХ предусмотрен дополнительный канал для установки контрольной или эталонной термопары рядом с рабочим термочувствительным элементом внутри защитного чехла, что позволяет проводить поверку термочувствительного элемента без демонтажа термопреобразователя с объекта по методике МИ 3091-2007 (стр.2-16). В качестве эталонных используются кабельные термопары типа КЭТНН 01 или КЭТНН 02.

Конструкция термопреобразователей КТхх 21.ХХ защищена патентом на изобретение № 2299408.

Для монтажа термопар рекомендуется применять передвижные штуцера ЮНКЖ 031, ЮНКЖ 041 или фланцы монтажные передвижные ЮНКЖ 030.

Технические характеристики

Рабочий спай

один

Изолирован(ы)

два

Вибростойкость ГОСТ Р 52931

группа N2

Номинальное (условное) давление

0,1 МПа

Сейсмостойкость MSK-64

9 баллов при уровне установки над нулевой отметкой до 70 м

Климатическое исполнение ГОСТ 15150

УХЛ2.Температура окружающей среды:

-60..+120ºС для изделий общего назначения

-60..+85 ºС для исполнения Ex с аналоговым сигналом

-55..+85ºС для изделий с сигналом 4-20мА

Поверка

ГОСТ 8.338-2001 – для датчиков с монтажной длиной от 250 мм, без измерительных преобразователей;

МП РТ 2026-2013 – для датчиков с установленными измерительными преобразователями.



 Показатель тепловой инерции τ 0,63:

Вид рабочего спая

Показатель тепловой инерции датчика в зависимости от диаметра, сек

d = 12

d = 15

d = 20

Изолированный от оболочки

30

50

90

Показатели надежности

Показатели надежности

Группа условий эксплуатации

Вероятность

безотказной работы

Назначенный срок службы

Средний срок

службы

Гарантийный срок

 эксплуатации

II

0,95 за 16 000 часов

2 года

4 года

2 года

III

0,95 за 8 000 часов

1 год

2 года

1 год

IV

Не нормирована

Не нормирован

Не нормирован

Не нормирован

Предельная погрешность

Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и цифровым сигналом по протоколу HART, указаны с учетом вклада погрешности компенсации холодных спаев

Выходной сигнал

Условное обозначение

Пределы допускаемой погрешности

Выходной

сигнал

Условное обозначение

Пределы допускаемой погрешности

4-20мА

к0Т40

±0,4% tn* или±1,5°С

4-20мА+HART

к1Н25

±0,25%∙ tn или±0,9°С;

к1Т50

±0,5%∙ tn или±2,0°С

к0Н40

±0,4%∙ tn или ±1,2°С;

к2Т80

±0,8%∙ tn или ±2,5°С

к1Н50

±0,5%∙ tn или ±1,7°С;

к2Н80

±0,8%∙ tn  или ± 2,5°С

 *   - tn диапазон настройки измерительного преобразователя необходимо умножить на указанное значение в %. Выбрать большее значение.

Температурный диапазон

Тип КТ

Материал чехла

Группа условий эксплуатации

Температура
применения,
ºС

Интервал между поверками

Средний срок службы

КТХА

К795, Кк

II

-40…+900

2 года

4 года

III

-40…+1100

1 год

2 года

IV

- 40…+ 1250

Не нормирован

Не нормирован

КТНН

К795, Кк

II

-40…+1100

2 года

4 года

III

-40…+1200

1 год

2 года

IV

- 40…+ 1300

Не нормирован

Не нормирован

Варианты исполнения

КТХА





21.20

0

23

к1

И



Кк

25

L

/

lк

1



2

3



4

5



6



7

8



9



10



11



12



Поле

Наименование

Код

Описание

1

Тип датчика

КТХАКТНН

кабельная термопара с НСХ по ГОСТ Р 8.585-2001

2

Вид взрывозащиты

Не заполнено

электрооборудование общего назначения

Exi

0ExiaIICT6X, искробезопасная цепь по ГОСТ 30852.10-2002

3

Модификация

21.20

С керамическим защитным чехлом, материал арматуры нержавеющая сталь 12Х18Н10Т, без монтажных элементов, с дополнительным каналом для бездемонтажной поверки

4

Кабельный ввод

0

штатный кабельный

Не допустимо для 1ExdIICT6

А-Z

Специализированный кабельный ввод (узлы коммутации датчика)

5

Узел коммутации
датчика (см. узлы коммутации датчика)

15; 16;17;18 ;19

алюминиевая головка

IP66/IP68

0ExiaIICT6 X

20, 22

алюминиевая головка

IP65

общего назначения

21, 23; 24; 25; 26; 28

алюминиевая головка

IP66

0ExiaIICTX или общ. назнач.

6

Класс допуска

к1, к2

Подробнее см. таблицу 5 стр. 2-9 каталога

7

Исполнение рабочего спая

И

изолированный спай

8

Количество пар
термоэлектродов

Не заполнено

1 пара термоэлектродов

2

2 пары термоэлектродов (2 спая)

9

Материал защитного чехла

К795

Алюмооксидная керамика 95%, газоплотная

Кк

Карбид Кремния газоплотный

10

Наружный диаметр

10

мм

К795

150≤lчехла500 мм

12, 15

мм

К795

200≤lчехла800 мм

20

мм

К795

150≤lчехла1450 мм

25

мм

Кк

150≤lчехла800 мм

11

Монтажная длина

300÷3150

монтажная длина L до рабочего конца, мм

12

Размер lк

150÷1450

Длина керамической части, мм

Примеры обозначения изделий

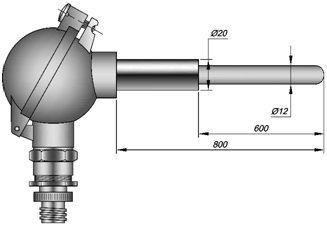

КТХА Exi21.20 - А21 - к1 - И - К795 - 12 - 800/600

Вид изделия

КТ

кабельный ТП

НСХ

ХА

хромель-алюмель

Взрывозащита

Exi

0ExiaIICT6 X

Модификация

21.20



Кабельный ввод

А

под металлорукав DN15

Коммутация (код головки)

21

IP66

Класс допуска

к1

первый класс

Вид спая

И

изолированный

Материал защитной оболочки

К795

керамика К795

Диаметр рабочей части

12

мм

Длина монтажная

800

мм

Длина керамической части

600

мм
