01.32

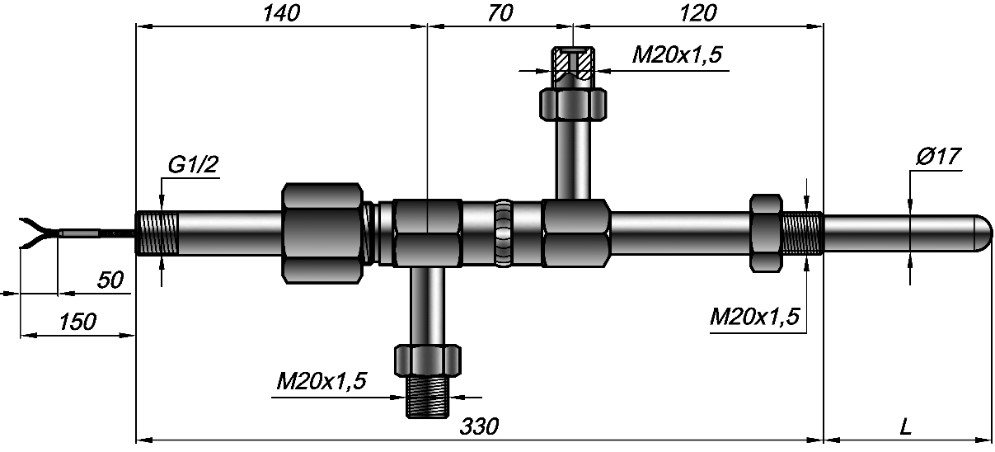

Предназначены для измерения температуры рабочей среды в установках конверсии метана при наличии повышенной концентрации водорода.

Сборка предлагается для замены термопреобразователей компании "OKAZAKI Manufacturing Company" (Япония).

Датчики могут иметь вид взрывозащиты 0ExiaIICT6 X или 1ExdIICT6 по ГОСТ 30852.10-2002.

В клеммные головки могут устанавливаться измерительные преобразователи с унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus. Для удобства подключения проводов к ИП рекомендуется использовать головки вариантов модификаций 16, 17, 23, 28. Клеммные головки оснащаются штатным либо специализированным кабельным вводом.

Технические характеристики

Рабочий спай

Один или Два

Изолирован(ы)

Вибростойкость ГОСТ Р 52931

группа N2

Номинальное (условное) давление

4 МПа

Сейсмостойкость MSK-64

9 баллов при уровне установки над нулевой отметкой до 70 м

Климатическое исполнение ГОСТ 15150

УХЛ2.Температура окружающей среды:

-60..+120ºС для изделий общего назначения

-60..+85 ºС для исполнения Ex с аналоговым сигналом

-55..+85ºС для изделий с выходным сигналом 4-20мА

Поверка

ГОСТ 8.338-2001 – для датчиков с монтажной длиной от 250 мм, без измерительных преобразователей;
МП РТ 2026-2013 – для датчиков с установленными измерительными преобразователями

Показатель тепловой инерции τ 0,63

90 секунд

Показатели надежности




Группа условий эксплуатации

Вероятность
безотказной работы

Назначенный срок службы

Средний срок
службы

Гарантийный срок
 эксплуатации

III

0,95 за 8 000 часов

1 год

2 года

1 год

IV

Не нормирована

Не нормирован

Не нормирован

Не нормирован

Предельная погрешность

 Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА  по ГОСТ 26.011 и цифровым сигналом по протоколу HART, указаны с учетом вклада погрешности компенсации холодных спаев


Выходной сигнал

Условное обозначение

Пределы допускаемой погрешности

Выходной
сигнал

Условное обозначение

Пределы допускаемой погрешности

4-20мА

к0Т40

±0,4% ∙tn* или ±1,5°С

4-20мА+HART

к1Н25

±0,25%∙ tn или±0,9°С;

к1Т50

±0,5%∙ tn или±2,0°С

к0Н40

±0,4%∙ tn или±1,2°С;

к2Т80

±0,8%∙ tn или ± 2,5°С

к1Н50

±0,5%∙ tn или ±1,7°С;





к2Н80

±0,8%∙ tn  или ± 2,5°С

*   - tn диапазон настройки измерительного преобразователя необходимо умножить на указанное значение в %. Выбрать большее значение.

Температурный диапазон



Тип КТ

Материал чехла

Группа условий эксплуатации

Температура
   применения,
ºС

Интервал между поверками

Средний срок службы

КТХА

Т45

III

-40…+1100

1 год

2 года

КТНН

Т45

-40…+1200

IV

-40…+1250

Не нормирован

Не нормирован

Варианты исполнения



КТХА



Exi

01.32

0

21

к1



И



Т45

30

L

993

1



2

3



4

5



6

7



8

9



10



11



12



14



Поле

Наименование

Код

Описание

1

Тип датчика

КТХА, КТНН

кабельная термопара с НСХ по ГОСТ Р 8.585-2001

2

Вид взрывозащиты

Не заполнено

электрооборудование общего назначения

Exi

0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002

Exd

1ExdIICT6, взрывонепроницаемая оболочка по ГОСТ 30852.1-2002

3

Модификация

01.32

 с монтажным штуцером

4

Кабельный ввод

0

штатный кабельный ввод клеммной головки

А-Z

Специализированный кабельный ввод (см. узлы коммутации датчика)

5

Узел коммутации
датчика (см. узлы коммутации датчика)

15; 16

алюминиевая головка

IP66/IP68

1ExdIICT6 / 0ExiaIICT6 X

20; 22

алюминиевая головка

IP65

общего назначения

21; 23; 24; 25; 26; 28;

алюминиевая головка

IP66

0ExiaIICT6 X или общ. назнач.

6

Класс допуска

к1; к2

Подробнее см. таблицу 5стр 2-9 каталога

7

Выходной сигнал, условное обозначение точности измерительного преобразователя, см. табл. 5 на стр. 2-10 каталога

Не заполнено

аналоговый сигнал в соответствии с НСХ

Т40

4-20 мА

для к0

Т50; Т70

дляк1

Т80; Т100

для к2

Н25

4-20 мА +HART

Индивидуальна калибровка датчика (к1)

Н40

для к0

Н50

для к1

Н80

для к2

8

Исполнение рабочего спая датчика

Н

неизолированный спай, только общего назначения

И

изолированный спай

9

Количество пар
термоэлектродов

Не заполнено

1 пара термоэлектродов

2

2 пары термоэлектродов

10

Материал защитной арматуры

Т45

Сплав ХН45Ю

11

Наружный диаметр

30

мм

12

Монтажная длина

800÷1300

монтажная длина L до рабочего конца в мм

13

Номер варианта модификации

993

штуцер

резьба М20х1.5



Примеры обозначения изделий




КТХА Exi01.32-023 - к1 - И2 - Т45 - 30 – 1000, исп.993

Вид изделия

КТ

кабельный ТП

НСХ

ХА

хромель-алюмель

Взрывозащита

Exi

0ExiaIICT6 X

Модификация

01.32



Кабельный ввод

0

Штатный штуцер

Коммутация (код головки)

23

IP66

Класс допуска

к1

первый класс

Вид спая

И2

Изолированный спай, двойной

Материал защитной оболочки

Т45

Сталь ХН45Ю

Диаметр рабочей части

30

мм

Длина монтажная

1000

мм

Вариант модификации

993

С монтажным штуцером М20х1,5
