102

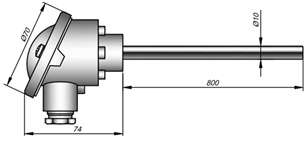

Предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла. Рекомендуется применение в комплекте с гильзами защитными ЮНКЖ.

Защитные чехлы термометров изготавливается из стали 12Х18Н10Т. Для сильно агрессивных сред термометры рабочим диаметром 10 мм могут изготавливаться из стали 10Х17Н13М2Т (С13).

Термометры ТСПТ 102К предназначены для измерения температуры в криогенной технике. Термометры ТСПТ 102Н предлагаются в качестве альтернативы медным ТС для измерения температуры в диапазоне до 200°С.

Для обеспечения гарантированного контакта датчика с гильзой рекомендуем устанавливать датчики модификаций ТСМТ(ТСПТ) 102, без монтажных элементов, с использованием штуцера монтажного ЮНКЖ 038 или штуцера передвижного ЮНКЖ 031 (см. раздел «Монтажная арматура ЮНКЖ»).

Для подключения к измерительной цепи ТС могут комплектоваться адаптерами АТС

Датчики могут иметь вид взрывозащиты 0ExiaIICT6 X или 1ExdIICT6 по ГОСТ 30852.10-2002.

В клеммную головку могут устанавливаться измерительные преобразователи с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus, а также кабельные вводы для дополнительной фиксации кабеля и при необходимости, металлорукава.

Технические характеристики

Схема соединений

2-х проводная

Класс допуска В, С (см. пункт 9 на стр. 6-5)

3-х проводная

Класс допуска АА, А, В, С

4-х проводная

Вибростойкость ГОСТ Р 52931

группа V3

Номинальное (условное)

давление

1,0 МПа при комплектовании штуцером ЮНКЖ 031

6,3 МПа при комплектовании штуцером ЮНКЖ 041

модификации

102, 102Н, 102К

Сейсмостойкость MSK-64

9 баллов при уровне установки над нулевой отметкой до 70 м

Климатическое исполнение ГОСТ 15150

УХЛ2. Температура окружающей среды:

-60..+120ºС для изделий общего назначения

-60..+85 ºС для исполнения Ex с аналоговым сигналом

-55..+85ºС для изделий с унифицированным выходным сигналом

Поверка

- ГОСТ 8. 461-2009 без измерительных преобразователей;

- МП РТ 2026-2013 для датчиков с установленными измерительными преобразователями.



Время термической реакции:

Время термической реакции датчика в зависимости от диаметра, сек

d = 6; 8

d = 10

16

20

Показатели надежности

Показатели надежности:

Группа условий

 эксплуатации

Вероятность

 Безотказной

 работы

Назначенный срок службы

Средний срок

службы

Гарантийный срок

эксплуатации

I

0,95 за 40 000 часов

5 лет

10 лет

5 лет

II

0,95 за 16 000 часов

2 года

4 года (6 лет)*

2 года

III

0,95 за 8 000 часов

1 год

2 года

1 год

* - Увеличенный средний срок службы с вероятностью безотказной работы 0,6 за указанный период.

Предельная погрешность

Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА  по ГОСТ 26.011 и цифровым сигналом по протоколу HART.

Выходной
сигнал

Условное
обозначение

Пределы
Допускаемой
 погрешности

Выходной
 сигнал

Условное
обозначение**

Пределы
допускаемой
 погрешности

4-20мА

AA3T25; А3T25

0,25% ·tn  или 0,5 °С

4-20мА
+
HART

AAxH25, AxH25

0,25% ·tn или 0,3°С

B3T70

0,7% ·tn или 1,0°С

AxH10, BxH10

0,1 % ·tn или 0,15 °С

A3T40

0,4% ·tnили 0,5°С

BxH70

0,7 % ·tnили 1,0 °С

*   - tn диапазон настройки измерительного преобразователя необходимо умножить на указанное значение в %. Выбрать большее значение.
**  - «х» обозначает количество проводов в схеме подключения термометра сопротивления, х=3 или 4. Например АА4Н25 или B3H70.

Температурный диапазон

Тип ТС

Диаметр чехла, мм

Материал чехла

Модификация

Группа

  условий

эксплуатации

Класс

допуска

Температура

применения, °С

ИМП

Средний срок службы



ТСМТ

10, 8, 6

С10,

102

II

A

– 50…+120

2 года

4 года



10

С13

B, C

– 50…+200



ТСПТ

10, 8, 6

С10,

102Н

I

A, B, С

– 50…+200

5 лет

10 лет



II

AA

– 50…+150

2 года

4 года



III

– 50…+200

1 год

2 года



102К

II

B, C

– 196…+200

2 года

4 года



10

С13



102

I

A, B, C

– 50…+300

5 лет

10 лет



II

B, C

50…450

2 года

4 года



III

50…600

1 года

2 года


Варианты исполнения

ТСПТ



Exi

102



А

26

P100

В

3

Н70

С10

10

L

1



2

3

4



5

6



7

8



9

10

11



12



13



14



Поле

Наименование

Код

Описание

1

Тип датчика

ТСМТ

Термометр сопротивления медный

ТСПТ

Термометр сопротивления платиновый

2

Вид взрывозащиты

Не заполнено

электрооборудование общего назначения

Exi

0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002

Exd

1ExdIICT6, взрывонепроницаемая оболочка по ГОСТ 30852.1-2002

3

Модификация

102, 102К, 102Н

Без монтажных элементов

4

Вариант исполнения (см. таблицу «температуры применения»)

Не заполнено

Стандартное исполнение

К

Криогенное исполнение от -200 до +200°С

Н

Низкотемпературное исполнение от -50 до +200°С

5

Кабельный ввод

0

штатный кабельный ввод клеммной головки

А

под небронированный кабель в металлорукаве РЗЦХ-15

В

под небронированный кабель в металлорукаве МРПИ-15

C

под небронированный кабель в металлорукаве DN18

D

под небронированный кабель в металлорукаве DN20

E

под небронированный кабель в металлорукаве DN12

F

под трубный монтаж с внутренней резьбой М20х1,5

G

под трубный монтаж с выходом наружной резьбой G1/2

H

под небронированный кабель диаметром 6,5÷14 мм

I

под небронированный кабель диаметром 3,2÷8,7 мм

J

под кабель диаметром внутренней/наружной оболочки: 6,1-11,7/9,5-15,9, бронированный однорядной проволочной броней

К

под кабель диаметром внутренней/наружной оболочки: 3,1-8,7 / 6,1-11,5, бронированный всеми типами брони

L

под кабель диаметром внутренней/наружной оболочки: 6,5-14 / 12,5-20,9, бронированный всеми типами брони

6

Узел коммутации
датчика (см. узлы коммутации датчика)

10

пластиковая головка

IP55

общего назначения

15; 16; 17; 18; 19

алюминиевая головка

IP66/IP68

1ExdIICT6 / 0ExiaIICT6 X

20; 22

алюминиевая головка

IP65

общего назначения

14; 21; 23; 24; 25; 26; 28; 29

алюминиевая головка

IP66

0ExiaIICT6 или общ. назнач.

27

нержавеющая сталь

IP66

0ExiaIICT6 или общ. назнач.

7

Количество ЧЭ

не заполнено

один ЧЭ

Pt100

два ЧЭ

8

НСХ

50М, 100М, 50П, 100П, Pt100, Pt500, Pt1000

НСХ в соответствии с ГОСТ 6651-2009

9

Класс допуска

АА, А, В, С

Класс допуска по ГОСТ 6651-2009

10

Схема подключения

3, 4

3-х и 4-х проводная схема подключения для класса АА, А

2, 3, 4

2-х, 3-х, 4-х проводная схема подключения для класса В, С

11

Выходной сигнал, условное обозначение точности измерительного преобразователя

Не заполнено

аналоговый сигнал (Ом) в соответствии с НСХ

T25

Для головок

клеммных ≥14

4-20 мА

для АА3 и А3

T40

для А3

T70

для В3

H10

4-20 мА +HART

для Ах, Вх

индивидуальная градуировка датчика

H25

для ААх, Ах

H70

для Вх

12

Материал наружной оболочки кабеля

С10

сталь 12Х18Н10Т

С13

сталь 10Х17Н13М2Т

13

Наружный диаметр

6, 8

мм

С10

10

С10, С13

14

Монтажная длина L

50÷3150

мм

Примеры обозначения изделий

ТСПТ Exi102 – 028 – Pt100 – В3Н70 – С13 – 10 – 800

Вид изделия

ТСПТ

Термометр сопротивления платиновый

Взрывозащита

Exi

0ExiaIICT6 X

Модификация

102



Кабельный ввод

0

штатный

Коммутация (код головки)

28

IP66

НСХ

Pt100



Класс допуска и сх. подключения

В3

Класс В, схема 3-х проводная

Выходной сигнал (класс точности)

Н70

4-20мА + HART

Материал защитной оболочки

С13

сталь 10Х17Н13М2Т

Диаметр рабочей части

10

мм

Длина монтажная L

800

мм
