103

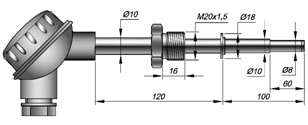

Предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла. Рекомендуется применение в комплекте с гильзами защитными ЮНКЖ.

Защитные чехлы термометров изготавливается из стали 12Х18Н10Т, монтажные штуцера ¾ из углеродистой стали обыкновенного качества с защитным покрытием.

Для подключения к измерительной цепи ТС могут комплектоваться адаптерами АТС.

Датчики могут иметь вид взрывозащиты 0ExiaIICT6 X или 1ExdIICT6 по ГОСТ 30852.10-2002.

В клеммную головку могут устанавливаться измерительные преобразователи с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и (или) цифровым сигналом по протоколамHART, PROFIBUS-PA, FOUNDATION Fieldbus, а также кабельные вводы для дополнительной фиксации кабеля и при необходимости, металлорукава.

Технические характеристики

Схема соединений

2-х проводная

Класс допуска В, С (см. пункт 9 на стр. 6-5)

3-х проводная

Класс допуска АА, А, В, С

4-х проводная

Вибростойкость ГОСТ Р 52931

группа V3

Номинальное (условное)

давление

6,3 МПа

Сейсмостойкость MSK-64

9 баллов при уровне установки над нулевой отметкой до 70 м

Климатическое исполнение ГОСТ 15150

УХЛ2. Температура окружающей среды:

-60..+120ºС для изделий общего назначения

-60..+85 ºС для исполнения Ex с аналоговым сигналом

-55..+85ºС для изделий с унифицированным выходным сигналом

Поверка

- ГОСТ 8. 461-2009 без измерительных преобразователей;

- МП РТ 2026-2013 для датчиков с установленными измерительными преобразователями.

Время термической реакции датчика 16 сек

Показатели надежности

Показатели надежности:

Группа условий

 эксплуатации

Вероятность

 Безотказной

 работы

Назначенный срок службы

Средний срок

службы

Гарантийный срок

эксплуатации

I

0,95 за 40 000 часов

5 лет

10 лет

5 лет

II

0,95 за 16 000 часов

2 года

4 года (6 лет)*

2 года

III

0,95 за 8 000 часов

1 год

2 года

1 год

* - Увеличенный средний срок службы с вероятностью безотказной работы 0,6 за указанный период.

Предельная погрешность

Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА  по ГОСТ 26.011 и цифровым сигналом по протоколу HART.

Выходной
сигнал

Условное
обозначение

Пределы
Допускаемой
 погрешности

Выходной
 сигнал

Условное
обозначение**

Пределы
допускаемой
 погрешности

4-20мА

AA3T25; А3T25

0,25% ·tn  или 0,5 °С

4-20мА
+
HART

AAxH25, AxH25

0,25% ·tn или 0,3°С

B3T70

0,7% ·tn или 1,0°С

AxH10, BxH10

0,1 % ·tn или 0,15 °С

A3T40

0,4% ·tnили 0,5°С

BxH70

0,7 % ·tnили 1,0 °С

*   - tn диапазон настройки измерительного преобразователя необходимо умножить на указанное значение в %. Выбрать большее значение.
**  - «х» обозначает количество проводов в схеме подключения термометра сопротивления, х=3 или 4. Например АА4Н25 или B3H70.

Температурный диапазон

Тип ТС

Диаметр чехла, мм

Материал чехла

Модификация

Группа

  условий

эксплуатации

Класс

допуска

Температура

применения, °С

ИМП

Средний срок службы



ТСМТ

10, 8, 6

С10

103

II

A

– 50…+120

2 года

4 года



10

С13

B, C

– 50…+200



ТСПТ

10, 8, 6

С10

103Н,103Н

I

A, B, С

– 50…+200

5 лет

10 лет



II

AA

– 50…+150

2 года

4 года



III

– 50…+200

год

2 года



103К, 103К,

II

B, C

– 196…+200

2 года

4 года



10

С13



103

I

A, B, C

– 50…+300

5 лет

10 лет



II

B, C

– 50…450

2 года

4 года



III

– 50…600

1 года

2 года


Варианты исполнения

ТСПТ



Exi

103



А

21



P100

В

3



С10

8

L

/

l



G1/2

1



2

3

4



5

6



7

8



9

10

11



12



13



14



15



16



Поле

Наименование

Код

Описание

1

Тип датчика

ТСМТ

Термометр сопротивления медный

ТСПТ

Термометр сопротивления платиновый

2

Вид взрывозащиты

Не заполнено

электрооборудование общего назначения

Exi

0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002

Exd

1ExdIICT6, взрывонепроницаемая оболочка по ГОСТ 30852.1-2002

3

Модификация

103

Защитный чехол с утонением, подвижным штуцером и упорным кольцом

4

Вариант исполнения (см. таблицу «температуры применения»)

Не заполнено

Стандартное исполнение

К

Криогенное исполнение от -200 до +200°С

Н

Низкотемпературное исполнение от -50 до +200°С

5

Кабельный ввод

0

штатный кабельный ввод клеммной головки

А

под небронированный кабель в металлорукаве РЗЦХ-15

В

под небронированный кабель в металлорукаве МРПИ-15

C

под небронированный кабель в металлорукаве DN18

D

под небронированный кабель в металлорукаве DN20

E

под небронированный кабель в металлорукаве DN12

F

под трубный монтаж с внутренней резьбой М20х1,5

G

под трубный монтаж с выходом наружной резьбой G1/2

H

под небронированный кабель диаметром 6,5÷14 мм

I

под небронированный кабель диаметром 3,2÷8,7 мм

J

под кабель диаметром внутренней/наружной оболочки: 6,1-11,7/9,5-15,9, бронированный однорядной проволочной броней

К

под кабель диаметром внутренней/наружной оболочки: 3,1-8,7 / 6,1-11,5, бронированный всеми типами брони

L

под кабель диаметром внутренней/наружной оболочки: 6,5-14 / 12,5-20,9, бронированный всеми типами брони

6

Узел коммутации
датчика (см. узлы коммутации датчика)

10

пластиковая головка

IP55

общего назначения

15; 16; 17; 18; 19

алюминиевая головка

IP66/IP68

1ExdIICT6 / 0ExiaIICT6 X

20; 22

алюминиевая головка

IP65

общего назначения

14; 21; 23; 24; 25; 26; 28; 29

алюминиевая головка

IP66

0ExiaIICT6 или общ. назнач.

27

нержавеющая сталь

IP66

0ExiaIICT6 или общ. назнач.

7

Количество ЧЭ

не заполнено

один ЧЭ

Pt100

два ЧЭ

8

НСХ

50М, 100М, 50П, 100П, Pt100, Pt500, Pt1000

НСХ в соответствии с ГОСТ 6651-2009

9

Класс допуска

АА, А, В, С

Класс допуска по ГОСТ 6651-2009

10

Схема подключения

3, 4

3-х и 4-х проводная схема подключения для класса АА, А

2, 3, 4

2-х, 3-х, 4-х проводная схема подключения для класса В, С

11

Выходной сигнал, условное обозначение точности измерительного преобразователя

Не заполнено

аналоговый сигнал (Ом) в соответствии с НСХ

T25

Для головок

клеммных ≥14

4-20 мА

для АА3 и А3

T40

для А3

T70

для В3

H10

4-20 мА +HART

для Ах, Вх

индивидуальная градуировка датчика

H25

для ААх, Ах

H70

для Вх

12

Материал наружной оболочки кабеля

С10

сталь 12Х18Н10Т

13

Наружный диаметр

8

мм

14

Монтажная длина L

50÷3150

монтажная длина L, мм

15

Размер от места уплотнения до головки ℓ.

Не заполнено

120 мм

30÷500

мм

16

Типоразмер штуцера

Не заполнено

штуцер с резьбой М20х1,5 или отсутствует

Указать размер резьбы

для всех остальных случаев

Примеры обозначения изделий

ТСМТ 103 – 010 – 100М – В3 – С10 – 8 – 100

Вид изделия

ТСМТ

термометр сопротивления медный

Взрывозащита

общего назначения

Модификация

103



Кабельный ввод

0

штатный

Коммутация (код головки)

10

IP55

НСХ

100М



Класс допуска

В

класс В

Схема соединений

3

3-х проводная

Выходной сигнал (класс точности)

аналоговый

Материал защитной оболочки

С10

сталь 12Х18Н10Т

Диаметр рабочей части

8

мм

Длина монтажная L

100

мм

Длина до головкиℓ

120 мм
