111

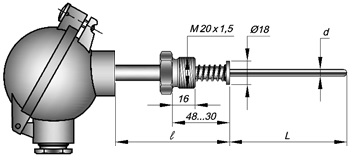

Датчик температуры конструктивной модификации 111, с подпружиненным штуцером и упорным кольцом. Предназначен для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла.Рекомендуется применение в комплекте с гильзами защитными ЮНКЖ.

Защитные чехлы термометров изготавливается из стали 12Х18Н10Т, монтажные штуцера ¾ из углеродистой стали обыкновенного качества с защитным покрытием. Для сильно агрессивных сред термометры рабочим диаметром 10 мм могут изготавливаться из стали 10Х17Н13М2Т (С13).

Для подключения к измерительной цепи ТС могут комплектоваться адаптерами АТС.

Датчики могут иметь вид взрывозащиты 0ExiaIICТ4...T6 X или 1ExdIICТ4...T6 по ГОСТ 30852.10-2002. Подробнее см. «Варианты Исполнений».

В клеммную головку могут устанавливаться измерительные преобразователи с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus, а также кабельные вводы для дополнительной фиксации кабеля и при необходимости, металлорукава.

Технические характеристики

Схема соединений

2-х проводная

Класс допуска В, С (см. пункт 9 на стр. 6-5)

3-х проводная

Класс допуска АА, А, В, С

4-х проводная

Вибростойкость ГОСТ Р 52931

группа V3

Номинальное (условное)

давление

0,1 МПа

Сейсмостойкость MSK-64

9 баллов при уровне установки над нулевой отметкой до 70 м

Климатическое исполнение ГОСТ 15150

УХЛ2.Температура окружающей среды:

-60..+120ºС для изделий общего назначения

-60..+85 ºС для исполнения Ex с аналоговым сигналом

-55..+85ºС для изделий с унифицированным выходным сигналом

Поверка

ГОСТ 8. 461-2009 без измерительных преобразователей;

МП РТ 2026-2013 для датчиков с установленными измерительными преобразователями.

Время термической реакции:

Время термической реакции датчика в зависимости от диаметра, сек

d = 6; 8

d = 10

16

20

Показатели надежности

 Показатели надежности:

Группа условий

 эксплуатации

Вероятность

 Безотказной

 работы

Назначенный срок службы

Средний срок

службы

Гарантийный срок

эксплуатации

I

0,95 за 40 000 часов

5 лет

10 лет

5 лет

II

0,95 за 16 000 часов

2 года

4 года (6 лет)*

2 года

III

0,95 за 8 000 часов

1 год

2 года

1 год

* - Увеличенный средний срок службы с вероятностью безотказной работы 0,6 за указанный период.

Предельная погрешность

 Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА  по ГОСТ 26.011 и цифровым сигналом по протоколу HART.

Выходной
сигнал

Условное
обозначение

Пределы
Допускаемой
 погрешности

Выходной
 сигнал

Условное
обозначение**

Пределы
допускаемой
 погрешности

4-20мА

AA3T25; А3T25

0,25% ·tn  или 0,5 °С

4-20мА
+
HART

AAxH25, AxH25

0,25% ·tn или 0,3°С

B3T70

0,7% ·tn или 1,0°С

AxH10, BxH10

0,1 % ·tn или 0,15 °С

A3T40

0,4% ·tnили 0,5°С

BxH70

0,7 % ·tnили 1,0 °С

*   - tn диапазон настройки измерительного преобразователя необходимо умножить на указанное значение в %. Выбрать большее значение.
**  - «х» обозначает количество проводов в схеме подключения термометра сопротивления, х=3 или 4. Например АА4Н25 или B3H70.

Температурный диапазон



Тип ТС

Диаметр чехла, мм

Материал чехла

Модификация

Группа

  условий

эксплуатации

Класс

допуска

Температура

применения, °С

ИМП

Средний срок службы



ТСМТ

10, 8, 6

С10,

111

II

A

– 50…+120

2 года

4 года



10

С13

B, C

– 50…+200



ТСПТ

10, 8, 6

С10,

111Н

I

A, B, С

– 50…+200

5 лет

10 лет



II

AA

– 50…+150

2 года

4 года



III

– 50…+200

год

2 года



111К

II

B, C

– 196…+200

2 года

4 года



10

С13



111

I

A, B, C

– 50…+300

5 лет

10 лет



II

B, C

– 50…450

2 года

4 года



III

– 50…600

1 года

2 года


Варианты исполнения

ТСПТ



Exi

111

А

23

Pt100

В

3

Н10

С10

6

L

/

l



G1/2

1



2

3



4

5



6



7

8

9



10



11



12



13



14





Поле

Наименование

Код

Описание

1

Тип датчика

ТСПТ

Термометр сопротивления платиновый

2

Вид взрывозащиты

Не заполнено

электрооборудование общего назначения

Exi

0ExiaIICTX, искробезопасная цепь по ГОСТ 30852.10-2002

Exd

1ExdIICT6, взрывонепроницаемая оболочка по ГОСТ 30852.1-2002

3

Модификация

111

Кабельный, с подпружиненным штуцером и упорным кольцом



Кабельный ввод

0

штатный кабельный ввод клеммной головки

А

под небронированный кабель в металлорукаве DN15

Клеммные головки ≥ 14

C

под небронированный кабель в металлорукаве DN18

D

под небронированный кабель в металлорукаве DN20

E

под небронированный кабель в металлорукаве DN12

F

под трубный монтаж с внутренней резьбой М20х1,5

G

под трубный монтаж с выходом наружной резьбой G1/2

H

под небронированный кабель диаметром 6,5÷14 мм

I

под небронированный кабель диаметром 3,2÷8,7 мм

J

под кабель диаметром внутренней/наружной оболочки: 6,1-11,7/9,5-15,9, бронированный однорядной проволочной броней

К

под кабель диаметром внутренней/наружной оболочки: 3,1-8,7 / 6,1-11,5, бронированный всеми типами брони

L

под кабель диаметром внутренней/наружной оболочки: 6,5-14 / 12,5-20,9, бронированный всеми типами брони

5

Узел коммутации
датчика (см. узлы коммутации датчика)

10

пластиковая головка

IP55

Общего назначения

15; 16;17; 18; 19

алюминиевая головка

IP66/IP68

1ExdIICT6 / 0ExiaIICT6 X

20; 22

алюминиевая головка

IP65

Общего назначения

14; 21; 23; 24; 25; 26; 28; 29

алюминиевая головка

IP66

0ExiaIICTX или общего назначения

27

нержавеющая сталь

IP66

0ExiaIICT6 или общего назначения

6

НСХ

Pt100, Pt500, Pt1000

НСХ в соответствии с ГОСТ 6651-2009

7

Класс допуска

АА, А, В, С

Класс допуска по ГОСТ 6651-2009

8

Схема соединения

3, 4

3-х и 4-х проводная схема подключения для класса АА, А

2, 3, 4

2-х, 3-х, 4-х проводная схема подключения для класса В, С

9

Выходной сигнал, условное обозначение точности измерительного преобразователя см. табл.3 на стр. 6-3

Не заполнено

аналоговый сигнал (Ом) в соответствии с НСХ

T25

Для головок

клеммных ≥14

4-20 мА

для АА3 и А3

T40

для А3

T70

для В3

H10

4-20 мА +HART

для Ах, Вх

Индивидуальная градуировка датчика

H25

для ААх, Ах

H70

для Вх

10

Материал оболочки

кабеля

С10

сталь 12Х18Н10Т

С13

сталь 10Х17Н13М2Т

11

Наружный диаметр

6, 8, 10

мм

12

Монтажная длина L

50÷3150

мм

13

Размер от места

 уплотнения до головки

Не заполнено

120 мм

30÷500

размер в мм

14

Типоразмер штуцера

Не заполнено

штуцер с резьбой М20х1,5

G1/2

для всех остальных случаев указать размер резьбы

Примеры обозначения изделий

ТСПТ Exi111 – A23 – Pt100 – А3Н25 – С10 – 8 – 250/100

Вид изделия

ТСПТ

Термометр сопротивления платиновый

Взрывозащита

Exi

0ExiaIICT6 X

Модификация

111

С подпружиненным штуцером и  упорным кольцом

Кабельный ввод

А

под металлорукав DN15

Коммутация (код головки)

23

IP66

НСХ

Pt100



Класс допуска и сх. подключения

А3

Класс А, схема 3-х проводная

Выходной сигнал (класс точности)

Н25

4-20мА+ HART

Материал защитной оболочки

С10

сталь 12Х18Н10Т

Диаметр рабочей части

8

мм

Длина монтажная L

250

мм

Длина до головки ℓ

100

мм
