01.26

Датчики температуры модификации 01.26 предназначены для измерения температуры расплавов стекла и других агрессивных жидких сред.

Термоэлектроды датчика расположен в многоканальной керамической трубке, помещенной в защитный чехол из алюмооксидной керамики, который защищен металлическим наконечником длиной ℓЧЕХЛА из платинородиевого сплава. Наконечник крепится посредством трубки длиной ℓК – из корундовой керамики, которая армирована трубой из жаростойкого сплава ХН45Ю.

Конструкция данного датчика температуры запатентована.

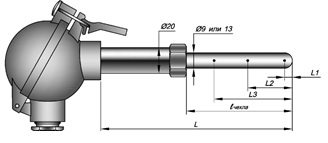

Размеры L, ЧЕХЛАL1, L2, L3 указываются в явном виде при заказе.

Температура зоны перехода от платинородиевого наконечника к керамической части чехла не должна превышать 1000°С в рабочих условиях эксплуатации. Рекомендуемая глубина погружения термопреобразователя в расплав стекломассы на 30¸50 мм меньше ℓЧЕХЛА.

Для монтажа термопреобразователей на объекте рекомендуется применять передвижные штуцера ЮНКЖ 031 или фланцы монтажные передвижныеЮНКЖ 030 (раздел "Монтажная арматура ЮНКЖ").

Датчики ТППТ, ТПРТ и ТПВР, модификации 01.26, могут иметь вид взрывозащиты 0ExiaIICT6 X по ГОСТ 30852.10-2002.

В клеммные головки датчиков температуры модификаций 01.26 могут устанавливаться измерительные преобразователи с унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus.

Технические характеристики

Рабочий спай

один

Изолированный(ых)

два

три

Вибростойкость ГОСТ Р 52931

группа L

Номинальное (условное)

давление

0,1 МПа

Климатическое исполнение ГОСТ 15150

УХЛ2.

Температура окружающей среды:

-60..+120ºС для изделий общего назначения

-60..+85 ºС для исполнения Ex с аналоговым сигналом

-55..+85ºС для всех изделий с выходным сигналом 4-20мА/HART

Поверка

- ГОСТ 8.338-2013 - для датчиков с монтажной длиной от 250 мм без установленных измерительных преобразователей.

 - «Датчики температуры ТППТ, ТПРТ, ТПВР, ТППТ Ex, ТПРТ Ex. Методика поверки» для датчиков температуры с установленными измерительными преобразователями и для датчиков температуры ТПВР.

Показатель тепловой инерции

50 с

Диаметр термоэлектродов

Обозначение

Диаметр положительного

 термоэлектрода, мм

Диаметр отрицательного

 термоэлектрода, мм

А

0.5

0.5

В

0.4

0.5

С

0.4

0.4

Показатели надежности

  Показатели надежности

Группа условий

эксплуатации

Вероятность

безотказной работы

Назначенный срок службы

Средний срок

службы

Гарантийный срок

эксплуатации

II1

0,85 за 16 000 часов

2 года

4 года

2 года

III1

0,85 за 8 000 часов

1 год

2 года

1 год

IV

Не нормирована

Не нормирован

Не нормирован

Не нормирован

1 – эксплуатация датчиков температуры в окислительной и инертной атмосфере при отсутствии воздействия веществ, относящихся к платиновым ядам.

Предельная погрешность

  Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА  по ГОСТ 26.011 и цифровым сигналом по протоколу HART, указаны с учетом вклада погрешности компенсации холодных спаев.

Выходной сигнал

Условное обозначение

Пределы допускаемой погрешности

Выходной

сигнал

Условное обозначение

Пределы допускаемой погрешности

4-20мА

1Т25

±0,25% ∙tn* или ±2,3°С

4-20мА

+HART

1Н15

±0,15% ∙tn* или ±1,5°С

2Т40

±0,4% ∙tn* или ±2,5°С

2Н30

±0,3% ∙tn* или ±2°С

3Т60

±0,6% ∙tn* или ±4,5°С

3Н60

±0,6% ∙tn* или ±4,5°С

Т100

±1,0% ∙tn* или ±10°С

Н100

±1% ∙tn* или ±10°С

* - tn диапазон настройки датчика необходимо умножить на указанное значение в %. Выбрать большее значение.

Температурный диапазон

Тип датчика температуры

Материал чехла

Группа условий эксплуатации

Температура

применения, °С

Интервал между поверками

Средний срок службы

ТППТ

Тпр10,

Тпр20

II

0…1100

2 года

4 года

III

0…1300

1 год

2 года

IV

0…1600

Не нормирован

ТПРТ

II

600…1200

2 года

4 года

III

600…1600

1 год

2 года

IV

600…1800

Не нормирован

ТПВР

IV

600…1800

Не нормирован

Примечание: во избежание разрушения внутреннего керамического чехла из-за большого градиента температуры при погружении в рабочую среду  скорость разогрева термопреобразователя не должна превышать 150°С/мин.

Варианты исполнения

ТППТ

(R)



Exi

01.26

0

23

А

2

H30

И

2

Тпр10

8,5

L

/

Lчехла

(L1, L2, L3)

1

2



3

4



5

6



7

8

9



10

11



12



13



14



15

16





Поле

Наименование

Код

Описание

1

Тип датчика

ТППТ, ТПРТ, ТПВР

Термопреобразователь проволочный

2

НСХ

Не заполнено

ПП(S) по ГОСТ Р 8.585-2001

ТППТ

R

ПП(R) по ГОСТ Р 8.585-2001

Не заполнено

ПР(B) по ГОСТ Р 8.585-2001

ТПРТ

Не заполнено

Тип С по ASTM E230

ТПВР

A1, A2, A3

ВР(A-1), ВР(A-2), ВР(A-3) по ГОСТ Р 8.585-2001

3

Вид взрывозащиты

Не заполнено

электрооборудование общего назначения

ТППТ, ТПРТ, ТПВР

Exi

0ExiaIICT6 X

ТППТ, ТПРТ

4

Модификация

01.26

Без монтажных элементов, с платинородиевым наконечником

5

Кабельный ввод

0

штатный кабельный ввод

А-Z

Специализированный кабельный ввод (см. раздел «Узлы коммутации датчика»)

6

Узел коммутации
датчика (см. раздел «Узлы коммутации датчика»)

20, 22

алюминиевая головка с защелкой

21, 23; 24; 25; 26; 28

алюминиевая головка с винтом или крышкой на резьбе

7

Типоразмер термоэлектродов

A

Положительный Ø0.5мм

Отрицательный Ø 0.5мм

B

Положительный Ø 0.4мм

Отрицательный Ø 0.5мм

C

Положительный Ø 0.4мм

Отрицательный Ø 0.4мм

8

Класс допуска

Не заполнено



ТПВР

1, 2

По ГОСТ Р 8.585-2001

ТППТ

2, 3

ТПРТ

9

Выходной сигнал, условное обозначение точности измерительного преобразователя

Не заполнено

аналоговый сигнал (mV) в соответствии с НСХ

Т25

4-20 мА

для класса допуска 1

Т40

для класса допуска 2

Т60

для класса допуска 3

H15

4-20 мА +HART

для класса допуска 1

Н30

для класса допуска 2

Н60

для класса допуска 3

10

Исполнение рабочего спая

И

изолированный спай

11

Количество пар
термоэлектродов

Не заполнено

1 пара термоэлектродов

2

2 пары термоэлектродов (2 спая)

3

3 пары термоэлектродов (3 спая)

12

Материал защитного чехла

ТПР10

сплав: 90% платина, 10% родий

ТПР20

сплав: 80% платина, 20% родий

13

Наружный диаметр

9…13

мм

14

Монтажная длина L

500÷2000

мм

15

Длина чехла

70…250

мм

16

Длины зон L1 / L2 / L3

0…200

 См. эскиз



Примеры обозначения изделий

ТПРТ 01.26-022-А3-И3-Тпр10-13-1000/100 (L1=5мм, L2=20мм, L3=75мм)

Вид изделия

ТП

Термопар платиновая

НСХ

РТ

ПР(В) по ГОСТ Р 8.585

Взрывозащита

-

нет

Модификация

01.26

без монтажных элементов

Кабельный ввод

0

штатный

Коммутация (код головки)

22

IP65

Диаметр термоэлектродов

А

0.5 / 0.5 мм

Класс допуска

3

первый класс

Выходной сигнал (класс точности)

-

мВ, согласно НСХ

Вид спая и их количество

И3

Изолированный, 3 спая.

Материал защитной оболочки

Тпр10

90% платина, 10% родий

Диаметр рабочей части

13

мм

L

1000

мм

lчехла

100

мм

Длины зон: (L1=5мм, L2=20мм, L3=75мм)
