ТСПТ-Б 106, 106К

Описание
Технические характеристики

ТСПТ-Б 106, 106К

Предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла.

Термометры сопротивления изготавливаются на основе гибкого кабеля КНМС-Н (кабель с никелевыми жилами в стальной оболочке с минеральной изоляцией) и КТС Cu (кабель с медными жилами в стальной оболочке с минеральной изоляцией).

При установке на технологическом оборудовании сложной геометрии и труднодоступных местах допускается изгибать термометр по длине для размещения чувствительного элемента в требуемой зоне измерения (вплоть до сворачивания в петлю). Термометр может навиваться на цилиндр радиусом, равным пятикратному диаметру кабеля, без изменения технических характеристик. Запрещается изгиб на расстоянии менее 60 мм от рабочего конца термометра.

Термометры сопротивления без монтажных элементов рекомендуется устанавливать с помощью штуцеров ЮНКЖ 031 либо ЮНКЖ 041 (см. раздел «Монтажная арматура ЮНКЖ»)

Смотреть полностью

Технические характеристики

Схема соединений	3-х проводная	Класс допуска А, В, С
	4-х проводная
Вибростойкость ГОСТ Р 52931	группа V3
Номинальное (условное) давление	*1,0 МПа* при комплектовании штуцером ЮНКЖ 031 *6,3 МПа* при комплектовании штуцером ЮНКЖ 041		модификации 106, 106К
Сейсмостойкость MSK-64	*9 баллов* при уровне установки над нулевой отметкой до 70 м
Климатическое исполнение ГОСТ 15150	*УХЛ1*. Температура окружающей среды:	-60..+120ºС для изделий общего назначения
		-60..+120 ºС для исполнения Ex с аналоговым сигналом

Поверка	ГОСТ 8.461
Время термической реакции	не превышает 8 сек

Показатели надежности

Вероятность

безотказной работы

Средний срок

службы

0,6 за 216 000 часов

25 лет

Температурный диапазон

Тип ТС	Модификация	Диаметр чехла, мм	Материал чехла	НСХ	Класс допуска	Температура применения, °С	Средний срок службы
ТСПТ-Б	106	4,5 или 6	С316	50П, 100П, Pt100, Pt500, Pt1000	A	–60…+180	25 лет
					В, С	–60…+200
	106К			Pt100	А	–100…+180
					В, С	–196…+200

Варианты исполнения

*ТСПТ-Б*		*Exi*	*106*	—	А	23	—	*Pt100*	—	В	3	*Н10*	—	С*316*	—	6	—	L	/	l
1		2	3		4	5		6		7	8	9		10		11		12		13

Поле	Наименование	Код		Описание
1	Тип датчика	*ТСПТ-Б*		Термометр сопротивления платиновый, бездемонтажный
2	Вид взрывозащиты	*Не заполнено*		электрооборудование общего назначения
		*Exi*		0Ex ia IIC T6…T4 Ga Х, искробезопасная цепь по ГОСТ 31610.11
				PO Ex ia I Ma X, искробезопасная цепь по ГОСТ 31610.11
		*Exd*		1Ex d IIC T6…T4 Gb Х, взрывонепроницаемая оболочка по ГОСТ IEC 60079-1
				PB Ex d I Mb X, взрывонепроницаемая оболочка по ГОСТ IEC 60079-1

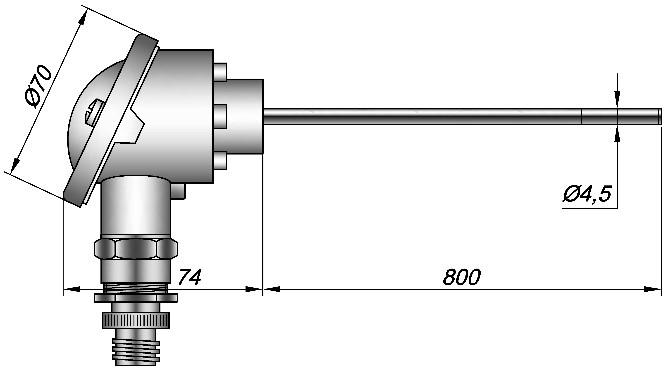

3	Модификация	*106, 106К, 206, 206К*		см. эскизы
4	Узел коммутации провода	0		свободные концы 50мм		IP65		0ExiaII CТ4/T6 или общ. назнач.
		2		вилка мини-разъема		IP40		общего назначения
		4		вилка стандарт-разъема		IP40		общего назначения
	Кабельный ввод	0		штатный кабельный ввод			Не допустимо для 1ExdIICТ4/T6 Gb Х
		А		для кабеля в металлорукаве типа РЗ-ЦХ-15/МРПИ-15/Герда-16						Клеммные головки 14÷28
		C		для кабеля в металлорукаве типа РЗ-ЦХ-18
		D		для кабеля в металлорукаве типа РЗ-ЦХ-20 / МРПИ-20
		H		для небронированного кабеля ø8÷13
		J		для бронированного кабеля с ø внутр./наруж. обол. 6÷12/ 9÷16 мм (все типы брони)
		К		для бронированного кабеля с ø внутр./наруж. обол. 4÷10/ 5÷15 мм (все типы брони)
5	Узел коммутации датчика (см. раздел «Варианты модификаций» стр. 1-10, 1-15)	10		пластиковая головка		IP55			общ. назнач.
		*17; 18; 19*		алюминиевая головка		IP66/IP68			1ExdIICТ4/T6 / 0ExiaIICТ4/T6 X
		*20; 22*		алюминиевая головка		IP65			общ. назнач.
		*14; 21;* *23; 24; 25; 26; 28; 29*		алюминиевая головка		IP66			0ExiaIICТ4/T6 X или общ. назнач.
		27		нержавеющая сталь		IP66			0ExiaIICТ4/T6 или общ. назнач.
		*005* (для 106)		клеммный блок		IP40			общ. назнач
		50	(для 206)	силикон/ экран / силикон				IP65	0ExiaIICТ4/T6 X или общего назначения
		60		фторопласт/ экран / фторопласт				IP65
		70		стеклонить/ стеклонить / внешнее армирование				IP40
		80		фторопласт/ экран / фторопласт в металлорукаве				IP65
6	НСХ	*50П, 100П, Pt100, Pt500, Pt1000*		НСХ в соответствии с ГОСТ 6651-2009
7	Класс допуска	*А, В, С*		Класс допуска по ГОСТ 6651-2009
8	Схема соединения	*3, 4*		3-х и 4-х проводная схема подключения.
9	Выходной сигнал, условное обозначение точности измерительного преобразователя см. табл.3 на стр. 6-3	*Не заполнено*		аналоговый сигнал (Ом) в соответствии с НСХ
		T25	Для головок клеммных ≥14	4-20 мА	для А3, А4				Только для модификаций 106.
		T70			для В3, В4
		Н05, H10		4-20 мА +HART	для А3, А4, для В3, В4	индивидуальная градуировка датчика
		H25			для А3, А4
		H70			для В3, В4
10	Материал оболочки кабеля	*С316*		AISI 316 (материал наконечника сталь 10Х17Н13М2Т)
11	Наружный диаметр	4,5 или 6		размер в мм
12	Монтажная длина L	*45÷3150*		монтажная длина L до рабочего конца в мм, может быть более 3150мм
13	Длина удлинительного провода ℓ	*100÷30 000*		указать размер в мм,: 500, 1000, 2000 3150 и более					Если выбран провод

Примеры обозначения изделий

*ТСПТ-Б* *Exi106-А28–***Pt100-В3Н70-С316-4,5-800
Вид изделия	*ТСПТ-Б*	термометр сопротивления платиновый, бездемонтажный
Взрывозащита	*Exi*	0ExiaIICТ4/T6 X
Модификация	*106*
Кабельный ввод	А	под металлорукав DN15
Коммутация (код головки)	28	IP66
НСХ	Pt100
Класс допуска и схема подключения	В3	класс В, сх.3-х проводная
Выходной сигнал (класс точности)	*Н70*	4-20мА + HART(0,7 % · tn или 1,0 °С)
Материал защитной оболочки	*С10*	сталь 10Х17Н13М2Т
Диаметр рабочей части	*4,5*	мм
Длина монтажная L	*800*	мм
