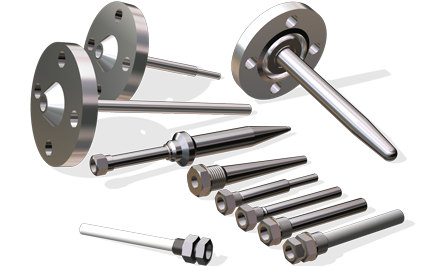

Гильзы защитные ЮНКЖ
Выпускаются по техническим условиям ТУ 4211-011-10854341-13.

Гильзы защитные ЮНКЖ

Гильзы защитные ЮНКЖ

Предназначены для предотвращения непосредственного воздействия термометрируемой среды на датчики температуры модификаций КТхх  01.10, ТСхТ 101 (с подвижными штуцерами) и КТхх 01.26, ТСхТ 201 (с неподвижными штуцерами) или аналогичные датчики,при их установке в сосуды под давлением, трубопроводы и другие объекты, требующие дополнительной защиты датчика.
Для обеспечения гарантированного контакта датчика с гильзой рекомендуем устанавливать датчики без монтажных элементов модификаций КТхх 01.02, 01.05, 01.09 и ТСМТ(ТСПТ) 102,106 и 108 с использованием штуцера монтажного ЮНКЖ 038 или штуцера передвижного ЮНКЖ 031 (см. раздел «Узлы, детали ЮНКЖ»).
Гильзы защитные изготавливаются по ТУ 4211-011-10854341-13 и рабочим чертежам, разработанным ПК «ТЕСЕЙ». Технические условия устанавливают требования к конструкции и типоразмерам гильз защитных, изготовленных из различных материалов (сталь, керамика, фторопласт). Список возможных материаловприведен в таблице №1 данного раздела.
На основании пункта «6» статьи 1 Федерального закона от 4 марта 2013 №22-ФЗ"О внесении изменений в Федеральный закон "О промышленной безопасности опасных производственных объектов»…", в статью 7 Федерального закона от 21 июля 1997 №116-ФЗ «О промышленной безопасности опасных производственных объектов» (далее – Федеральный закон №22-ФЗ) внесены изменения, вступившие в силу с 01.01.2014:

  1. Обязательные требования к техническим устройствам, применяемым на опасном производственном объекте, и формы оценки их соответствия указанным обязательным требованиям устанавливаются в соответствии с законодательством Российской Федерации о техническом регулировании.
  2. Если техническим регламентом не установлена иная форма оценки соответствия технического устройства, применяемого на опасном производственном объекте, обязательным требованиям к такому техническому устройству, оно подлежит экспертизе промышленной безопасности…

В соответствии с Техническим регламентом Таможенного союза. «О безопасности оборудования, работающего под избыточным давлением» (ТР ТС 032/2013), вступившем в силу с 1 февраля 2014 г.
2. Настоящий технический регламент распространяется на следующие виды оборудования:
к) элементы оборудования (сборочные единицы) и комплектующие к нему, выдерживающие воздействие давления;
11. Безопасность оборудования обеспечивается путем соблюдения при разработке (проектировании), изготовлении (производстве) требований безопасности, изложенных в настоящем разделе и приложении N 2 к настоящему техническому регламенту: «Требования к безопасности оборудования при разработке (проектировании), изготовлении (производстве)»
Выдержки из приложения:
1. При разработке (проектировании) оборудования рассчитывается его прочность с учетом прогнозируемых нагрузок, которые могут возникнуть в процессе его эксплуатации, транспортировки, перевозки, монтажа и прогнозируемых отклонений от таких нагрузок.
13. Оценка прочности оборудования основывается на методах расчета или на результатах экспериментальных испытаний без расчета, применяемых в случаях, если произведение значения максимально допустимого рабочего давления и значения вместимости оборудования составляет менее 0,6 МПа · м3 или если произведение значения максимально допустимого рабочего давления и значения номинального диаметра составляет менее 300 МПа · мм.
14. Для расчета на прочность оборудования применяются следующие методы расчета, которые могут дополнять друг друга:
а) при помощи формул, приведенных в нормах расчета на прочность оборудования;
б) на основании численного анализа напряженного состояния;
в) на основании рассмотрения предельных состояний и механики разрушения.
Далее, в соответствие с требованиями ТР ТС 032/2013:
37. Оборудование, выпускаемое в обращение на таможенной территории Таможенного союза, подлежит оценке (подтверждению) соответствия требованиям настоящего технического регламента.
38. Оценка (подтверждение) соответствия оборудования требованиям настоящего технического регламента проводится в форме государственного контроля (надзора) и в форме подтверждения соответствия.
40. Подтверждение соответствия оборудования требованиям настоящего технического регламента (далее - подтверждение соответствия) осуществляется путем:
а) сертификации аккредитованным органом по сертификации (оценке (подтверждению) соответствия), включенным в Единый реестр органов по сертификации и испытательных лабораторий (центров) Таможенного союза (далее - орган по сертификации);
43. Сертификация проводится в отношении оборудования 3-й и 4-й категорий.
44. Единственным документом, подтверждающим соответствие оборудования требованиям настоящего технического регламента, является либо декларация о соответствии, либо сертификат соответствия.
45. При проведении подтверждения соответствия заявитель формирует комплект документов на оборудование, который включает в себя:
а) обоснование безопасности; …
д) результаты прочностных расчетов
н) иные документы, прямо или косвенно подтверждающие соответствие оборудования требованиям настоящего технического регламента (при наличии).
Гильзы защитные предназначены для защиты от механического и химического воздействия термометрируемой среды на термоэлектрические преобразователи и термопреобразователи сопротивления (далее — термопреобразователи) при их монтаже в сосуды под давлением, на трубопроводы или другие объекты, в том числе относящиеся к категориям 1, 2, 3, 4 в соответствии с классификацией принятой в   ТР ТС 032/2013.
На основании изложенного выше, считаем, чтогильзы защитные подлежат обязательной сертификации на соответствие ТР ТС 032/2013.

Уважаемые заказчики!
Во избежание возможных негативных последствий от применения продукции, не отвечающей требованиям ФЗ №116 «О промышленной безопасности опасных производственных объектов», и нарушения действующего законодательства (ст. 1229 и 1358 части 4-ой ГК РФ), при выборе производителя гильз, пожалуйста, обращайте внимание на два существенных момента:
1. Наличие у производителя сертификата соответствия гильз защитных требованиям ТР ТС 032/2013 и состав комплекта документов, послуживших основанием для выдачи сертификата.
Данные можно найти в открытом доступе на сайте Федеральной службы по Аккредитации в Национальной части единого реестра выданных сертификатов соответствия, оформленных по единой форме.  Достаточно задать номер сертификата и(или) производителя.
Поскольку проведение полномасштабных испытаний защитных гильз при одновременном воздействии температуры, давления и потока окружающей среды в условиях испытательной лаборатории практически не возможно, то наличие методики прочностных расчетов гильз представляется обязательным требованием. Только в этом случае можно ограничиться испытаниями ограниченного количества образцов оборудования - типовых представителей всей номенклатуры. При отсутствии сертификата, на основании статьи 7 ФЗ №116-ФЗ с изменениями, вступившими в силу с 01.01.2014,   наличие экспертизы промышленной безопасности является обязательным требованием!

2. Конструкция сопряжения погружной части гильзы ЮНКЖ 020 с фланцем защищена патентом на полезную модель № 39225. Именно такое исполнение узла сопряжения позволяет увеличить допустимые скорости потоков до указанных в таблицах №7.6 и 7.7.
В случае если другой производитель указывает допустимые скоростипотока такими же, как для фланцевых гильз нашего производства, он либо умышленно вводит потребителя в заблуждение, либо нарушает исключительное право, принадлежащее ПК «ТЕСЕЙ».
В случае закупки таких фланцевых гильз Заказчик либо покупает продукцию, не отвечающую заявленным характеристикам, либо также нарушает исключительное право ПК «ТЕСЕЙ», приобретая контрафактные изделия.
Пункт 2 статьи 1358 части 4-ой ГК РФ гласит: «…Использованием изобретения, полезной модели или промышленного образца считается, в частности:
1)ввоз на территорию Российской Федерации, изготовление, применение, предложение о продаже, продажа, иное введение в гражданский оборот или хранение для этих целей продукта, в котором использованы изобретение или полезная модель… ».

МАТЕРИАЛЫ ДЛЯ ЗАЩИТНЫХ ГИЛЬЗ

Таблица 1     Материалы применяемы для изготовления защитных гильз ЮНКЖ


Марка материала

Обозначение по UNS

Условное
обозначение материала

Максимальная расчетная
температура применения, °С

12Х18Н10Т

С10

700

08Х18Н10Т

C08

AISI 321

S32100

C321

10Х17Н13М2Т, 08Х17Н13М2Т

С13

700

03Х17Н14М3

С14

450

AISI 316Н, 316Тi

S31609, S31635

C316

800

AISI 304L

S30403

С304

400

AISI 310

S31000

Т310

800

10Х23Н18, 20Х23Н18



Т18

800

ХН78Т



Т78

900

Nimonic 75

N06075

ХН32Т

Т32

900

Incoloy 800Н*, 800НТ*

N08810, N08811

I800

900

Incoloy 825*

N08825

I825

540

15Х25Т

Т00

700

AISI 446

S44600

Т446

AISI 904L

N08904

T904

400

06ХН28МДТ, 03ХН28МДТ

Т28

400

12Х1МФ

СМФ

585

P91

K91560

P91

650

Hastelloy C276*

N10276

Н276

500

Hastelloy C22*

N06022

Н22

500

Monel 400*

N04400

М400

480

Inconel 600*

N06600

Т600

800

Inconel 625*

N06625

Т625

800

фторопласт-4,
фторопласт-4Д

Ф

200

керамикавысокоалюмооксидная С799

К799

1200

реакционносвязанный карбид кремния SiSiC

КК90

1000

Syalon 101**

К101

1000

Syalon 050**

К050

1200

Syalon 110**

К110

1200

Hastelloy — зарегистрированная торговая марка HaynesInternational,
Monel, Incoloy, Inconel — зарегистрированныеторговыемарки The Special Metals Corporation
** Syalon — зарегистрированная торговая марка InternationalSyalons (Newcastle) Limited
Внимание, возможно изготовление защитных гильз по спец. заказу из материалов, отсутствующих в таблице №1. За более подробной информацией обращайтесь к нашим специалистам.

Гильзы защитные не попадают под действие Технического регламента Таможенного союза «О безопасности машин и оборудования» (ТР ТС 010/2011), утвержденного Решением Комиссии Таможенного союза от 18.10.2011 г. №82 (с изменениями), и не требуют предоставления сертификата соответствия или декларации о соответствии на основании письма № 101-КС/318 от 19.03.2014 от ОАО «ВНИИС».

Таблица 2 — Материалы для применения при повышенных температурах


Марка
материала

Условное обозначение материала

Максимальная
температура
кратковременного применения, °С

Допустимая температура применения в течение длительного времени
(10 000 часов), °С

Назначение
(Рекомендации
по эксплуатации)

AISI 446

Т446

1100

1000

Рекомендуется для применения в серосодержащих средах. Обладает повышенной стойкостью к сере по сравнению с Т18, Т310.

15Х25Т

Т00

1050

ХН78Т

Т78

1150°С

1100

Рекомендуется для эксплуатации в окислительных средах без содержания серы. Гильзы защитные для жаровых труб, камер сгорания, камер турбин.

ХН45Ю

Т45

1300°С

1250

Inconel600

Т600

1150°С

1100

Inconel 625

Т625

1100°С

1100

Назначенный срок службы:
10 лет при температурах эксплуатации не выше максимальной расчётной температуры применения указанной в таблице 1 и условии, что силовому воздействию среды подвергается не более 2/3 длины чехла и рабочие скорости потока не превышают 80% от максимальной расчетной скорости;
5 лет при температурах эксплуатации не выше максимальной расчётной температуры применения указанной в таблице 1, эксплуатации при полном погружении чехла гильзы в подвижную среду и/или эксплуатации при скорости потока более 80% от максимальной расчётной;
1 год при температурах эксплуатации соответствующих значениям допустимой температуры длительного применения указанных в таблице 2.
Назначенный срок службы не нормирован для условий эксплуатации в средах химически агрессивных к используемому материалу гильзы защитной.
Гарантийный срок эксплуатации гильз защитных составляет 4 года с момента ввода изделий в эксплуатацию, но не более назначенного срока службы указанного выше. Замена продукции по гарантийным обязательствам производится по основаниям и в порядке указанным в паспорте и РЭ.
Гарантийный срок хранения гильз защитных не ограничен.

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

Номинальное (условное) давлениеPN(ГОСТ 26349-84)– наибольшее избыточное рабочее давление при температуре рабочей среды 20°С, при котором обеспечивается заданный срок службы соединений трубопроводов и арматуры, имеющих определенные размеры, обоснованные расчетом на прочность при выбранных материалах и характеристиках их прочности, соответствующих температуре 20°С.
Рабочее давлениеPp (ГОСТ 356-80)– наибольшее избыточное давление, при котором обеспечивается заданный режим эксплуатации арматуры и деталей трубопровода.
Монтажная длинаL – длина части гильзы от внутренней поверхности рабочего торца до места уплотнения термопреобразователя. Монтажная длина гильзы равна длине монтажной части устанавливаемого в неё термопреобразователя.
Погружная длина U – расстояние от рабочего торца до опорной (уплотнительной) поверхности гильзы защитной.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗАЩИТНЫХ ГИЛЬЗ

1. Гильзы защитные относятся к неремонтируемым и невосстанавливаемым изделиям.
2. Гильзы защитные модификаций ЮНКЖ 011; 014; 114; 015; 016;021; 022; 023;026 изготавливаются с монтажной резьбой: метрической по ГОСТ 24705, с трубной цилиндрической по ГОСТ 6357, с конической дюймовой по ГОСТ 6111 и метрической конической по ГОСТ 25229. Внутренняя присоединительная резьба N (по умолчанию М20х1,5) может быть выполнена по требованию Заказчика по Российским или зарубежным стандартам.
3. Фланцы гильз ЮНКЖ 019, 020, 024, 124 изготавливаются с уплотнительными поверхностями и присоединительными размерами по ГОСТ 12815, ГОСТ Р 54432, а также по стандартам ASME B16.5 или DIN EN 1092-1. Возможно изготовление нестандартных фланцев по техническому заданию Заказчика с разработкой и согласованием конструкторской документации в установленном порядке.
4. Номинальные значения давлений для всех гильз соответствуют критериям прочности ASMEBPVC Секция VIII, раздел 1 UG-28 и ASME PTC 19.3 TW-2010.
5. Сварка гильз защитных производится поСТП 015-14,геометрические размеры сварных швов соответствуют ГОСТ 14771-76.
5. Гильзы защитные всех модификаций герметичны.
6. Маркировка гильзы защитной содержит ее условное обозначение, заводской номер, дату изготовления. На фланцевых гильзах дополнительно наносится логотип и РN, DNфланца.
7. На погружаемую часть стальной гильзы может быть дополнительно нанесено твердосплавное износостойкое и коррозионностойкое покрытие. Способ получения покрытий напылением с последующим оплавлением основан на применении самофлюсующихся сплавов, содержащих бор и кремний. Образующиеся при их плавлении боросиликаты связывают окислы железа, никеля и хрома и выводят их на поверхность. Это позволяет наносить покрытия значительной толщины.
Наличие в оплавленных покрытиях боридов хрома и высокая микротвердость обуславливают их стойкость к абразивному и эрозионному действию, а также очень высокую износостойкость, которая примерно в 10 раз больше, чем у стали.Особенно важное свойство оплавленных покрытий из самофлюсующихся порошков - термостойкость и химическая устойчивость во многих агрессивных средах: пресной и морской воде, водяном и перегретом паре, соляной, уксусной, плавиковой, борной и хромовой кислотах, каустической соде, калийном щелоке, сероводороде, в расплавах стекла и др.Благодаря тому, что начальная твердость таких покрытий при нагреве до 500-600°С не изменяется, их применяют в качестве термостойких для работы при высоких температурах. Плотность оплавленного слоя составляет 7,6 - 7,9 г/см3.

УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

1. Монтаж гильз защитных на термометрируемом объекте проводится в соответствии с инструкциями на оборудование, на котором монтируются гильзы защитные. Уплотнительные прокладки в комплект поставки не входят, но могут поставляться по отдельному требованию.
2. В процессе эксплуатации гильз защитных в условиях химически и коррозионно-активной среды возможно уменьшение толщины стенки чехла.
ЗАПРЕЩАЕТСЯ ЭКСПЛУАТАЦИЯ ГИЛЬЗ ЗАЩИТНЫХ ИМЕЮЩИХ СЛЕДЫ КОРРОЗИОННО-ЭРОЗИОННОГО ВОЗДЕЙСТВИЯ СРЕДЫ.
Методика МРП ЮНКЖ-13 предусматривает возможность расчёта прочностных характеристик гильз защитных с учетом заданной величины уменьшение толщины стенки чехла. Для получения расчёта допустимых скоростей по методике МРП ЮНКЖ-13 рекомендуется обратиться к производителю.
Примечание — Утонение стенки чехла на 1 мм требует снижения величины предельно допустимого рабочего давления в 2 раза для гильз ЮНКЖ 014 и в 1,5 раз для гильз ЮНКЖ 016, 026, 018, 020, 024, а предельной скорости потока на 40 %. (Приведенные величины являются справочными).
3. Гильзы защитные должны эксплуатироваться при скоростях потоков, не превышающих значений определенных по МРП ЮНКЖ-13. Максимальная скорость потока, номинальное (условное) и рабочее давление воздействующей среды определяются по данной методике, исходя из условия обеспечения статической прочности гильзы. При расчётах максимальной скорости потока учитывается длительная прочность материалов. Для гильз защитных фланцевых модификаций ЮНКЖ 019, 020, 024, 124 предельные рабочие давления ограничены прочностью фланцев.В таблицах 6.1 – 6.9 приведены ряды допустимых давлений при эксплуатации гильз защитных. Справочные значения допустимых скоростей потоков для гильз защитных основных модификаций при эксплуатации в средах с плотностями 10, 100, 1000 кг/м3 и температурах до 600 °С, при условии полного погружения в среду (без учета вылета присоединительного патрубка/бобышки), как показано на рисунке ниже, приведены в таблицах 7.1 – 7.7.

а)

б)

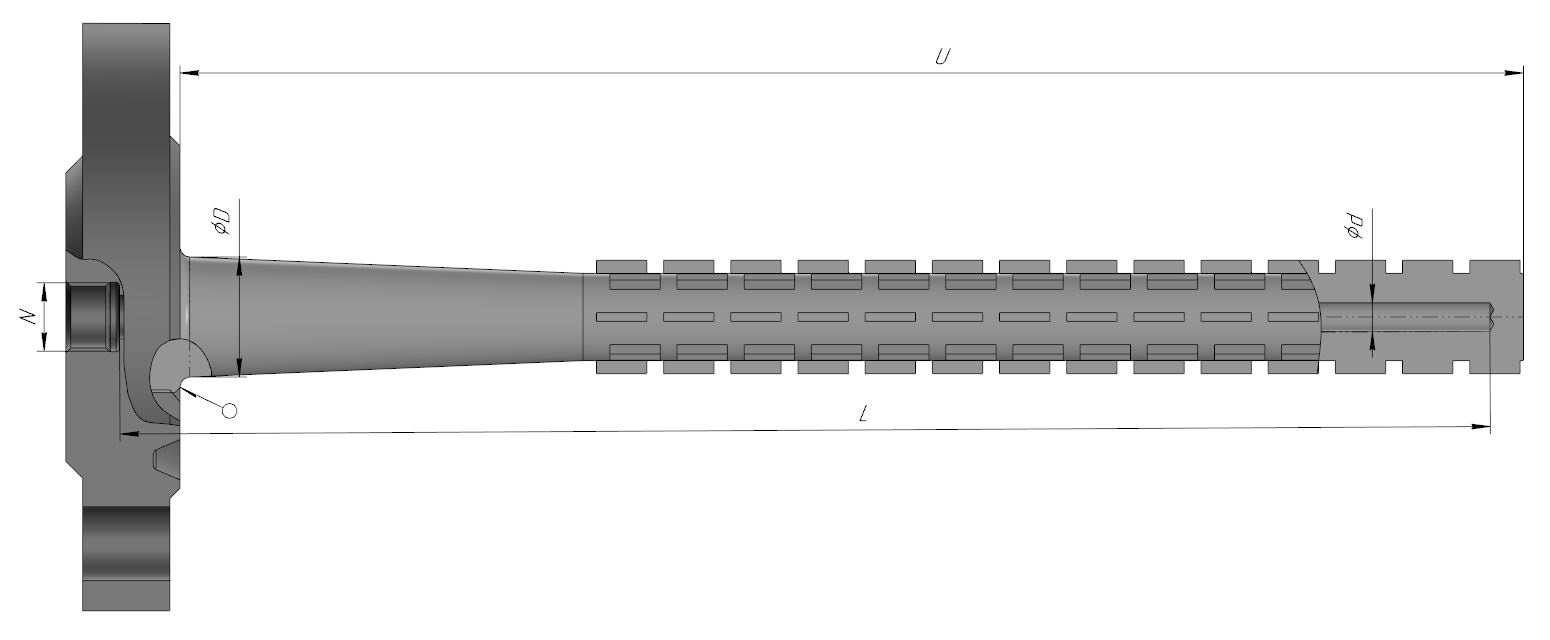

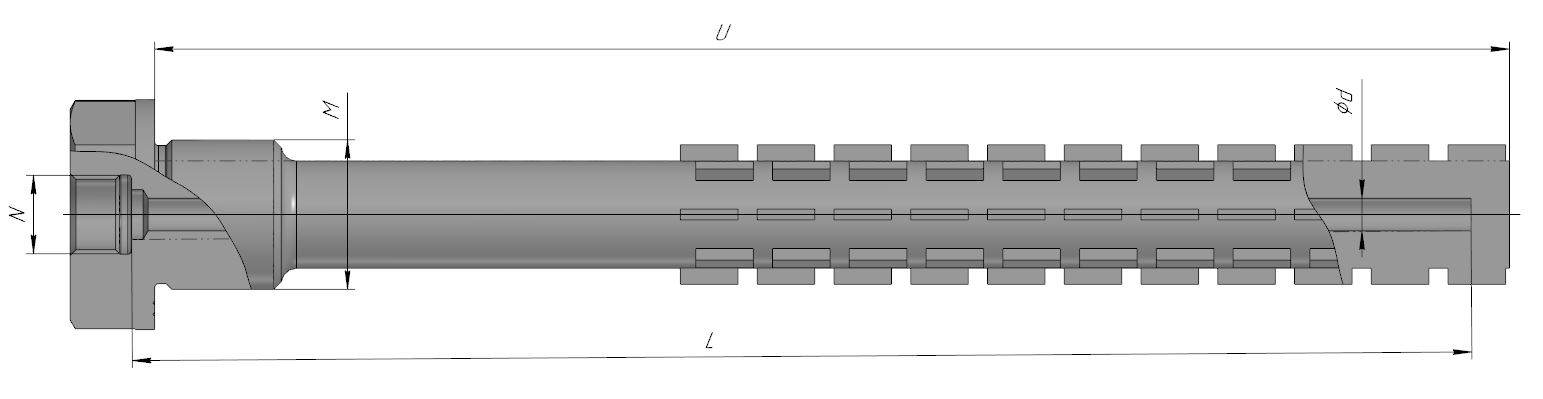

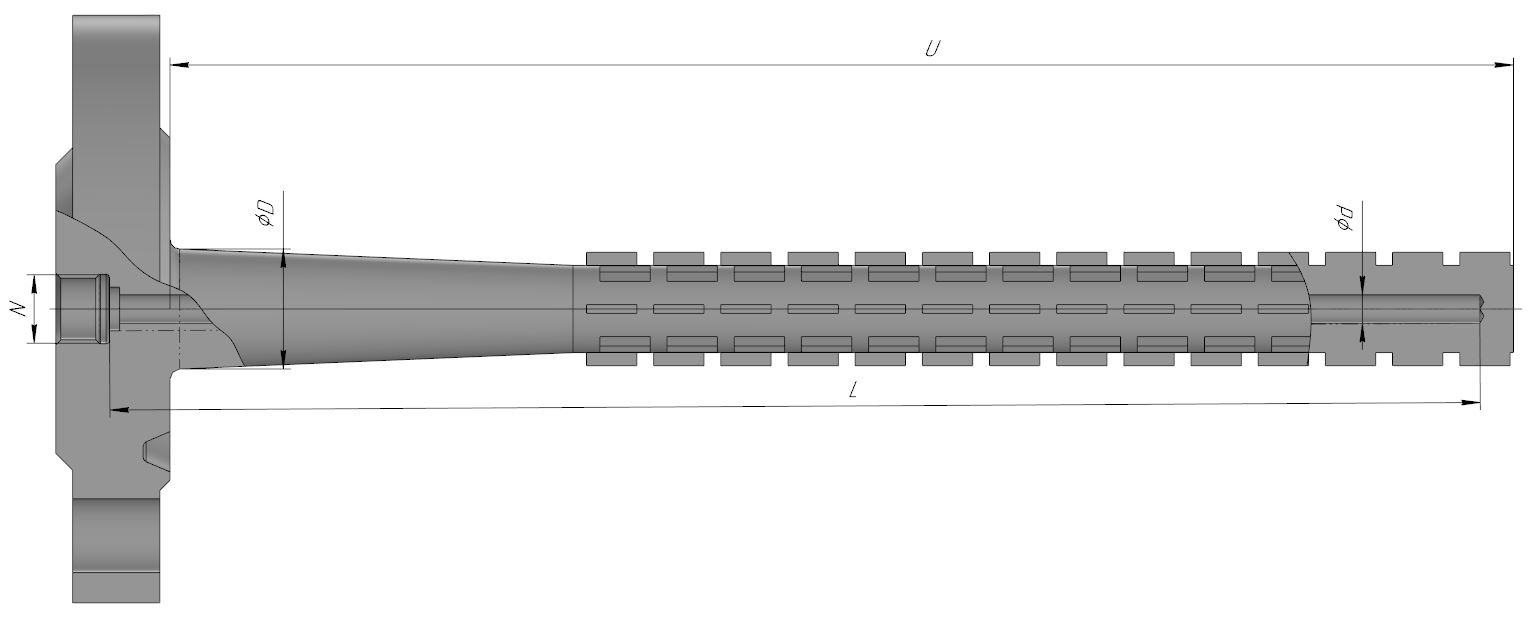

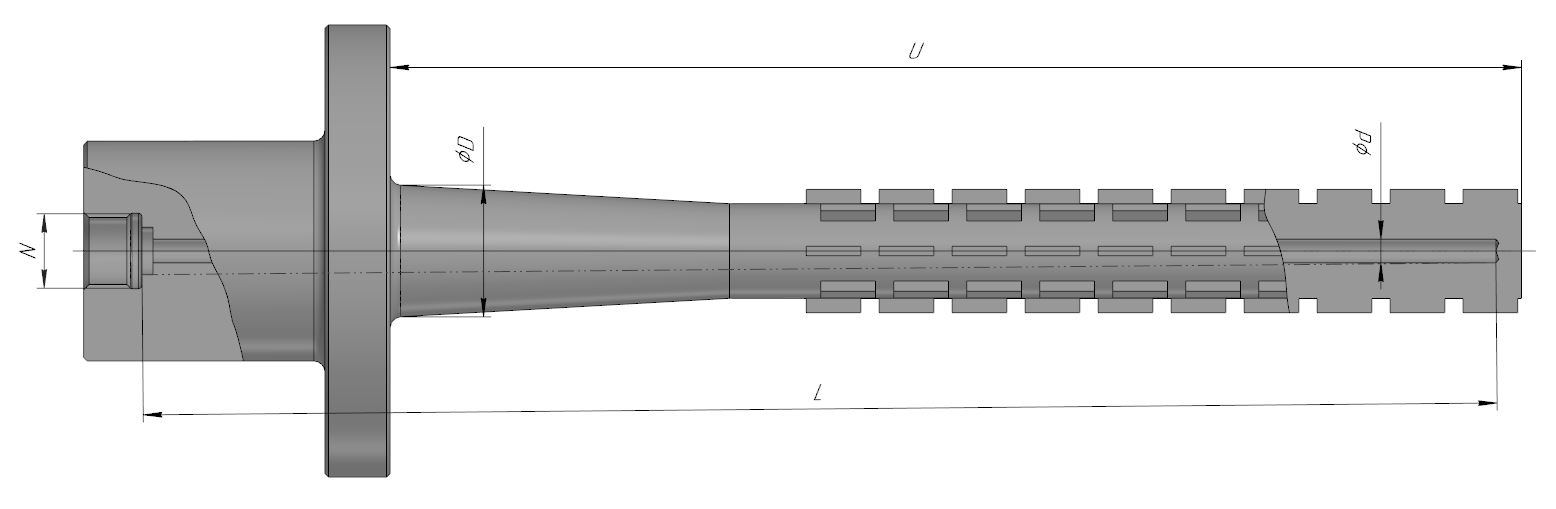

а — резьбовая гильза; б — фланцевая гильза

Если скорость и плотность среды на объекте эксплуатации меньше указанных в таблицах 7.1 – 7.7 — разрешается эксплуатировать гильзу без дополнительных уточнений. Если плотность и/или скорость на объекте больше справочных — рекомендуется обратиться к производителю для получения расчёта допустимых скоростей по методике МРП ЮНКЖ-13 применительно к условиям эксплуатации гильзы защитной.
ВНИМАНИЕ: Для проведения расчётов необходимо указать модель гильзы защитной и условия эксплуатации, а именно: плотность, давление и температура среды, длина участка гильзы, находящегося в потоке.
4. Нерекомендуемый диапазон скоростей – это диапазон скоростей, в пределах которого существует вероятность усталостного разрушения гильзы, вследствие возникновения резонансных колебаний чехла от вибрации, вызываемой срывом вихрей при его поперечном обтекании. Указанный диапазон определяется соотношением собственной частоты колебаний чехла и частоты вынуждающих колебаний и зависит от физических характеристик среды (плотность, вязкость, число Рейнольдса).

ВНИМАНИЕ: не рекомендуемый диапазон скоростей имеет смысл определять исключительно для реальных условий эксплуатации! (указанныев таблицах 7.1 – 7.7значения приведены для иллюстрации его  наличия у определенных модификаций.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ЗАЩИТНЫХ ГИЛЬЗ

Исполнения ввертных гильз по виду уплотнения на объекте

Таблица 3


Присоединительная резьба

Исполнение А

Исполнение В

Исполнение С

с проточкой по ГОСТ 10549

с конической резьбой

по ГОСТ 22526

по ОСТ 26.260.460











Рис. 1

Рис. 2

Рис. 3

Рис. 4

Рис. 5

M

Dm, мм

ℓP, мм

Dm, мм

ℓP, мм

К

ℓPmin, мм

Dm, мм

ℓP, мм

Dm, мм

ℓP, мм

М20х1,5

31

17

½

21,0

25

14

31

17

G1/2

31

17

¾

21,5

26

14

31

17

G3/4

38

22

1

26,5

32

16

36

22

М27х2

38

22

27,5

32

16

36

22

G1

48

32

39

18

43

32

М33х2

48

32

39

18

43

32

Исполнения по виду уплотнения датчика в гильзе

Просим обратить внимание на то, что монтажная длина гильзы всегда измеряется от поверхности уплотнения датчика в гильзе и зависит от исполнения,см. таблицу 3.Гильзы для датчиков с конической присоединительной резьбой изготавливаются в исполнении Нпо виду уплотнения датчика в гильзе¾ под неподвижный штуцер (см. код обозначения для каждой модификации гильзы, поле №7).

Таблица 4


Пример отсчета монтажной длины для датчика
сподвижным штуцером
ДатчикиКТхх: 01.03; 01.07; 01.10; 02.10;
ТСПТ(ТСМТ): 101; 103; 105; 107

Пример отсчета монтажной длины для датчика
снеподвижным штуцером
ДатчикиКТхх: 01.26
ТСПТ(ТСМТ): 201, 202

Исполнения уплотнительных поверхностей фланцев

Таблица 5


Стандарт

Исполнение

С соединительным
выступом

С выступом

С впадиной

С шипом

С пазом

Под прокладку овального
сечения

ГОСТ 12815

1

2

3

4

5

7

ГОСТ Р 54432

В

Е

F

C, L

D, M

J

ASME B 16.5

RF

LM;  SM

LF;  SF

LT;  ST

LG;  SG

RTJ

DIN EN 1092-1

TypeB

TypeE

TypeF

TypeC

TypeD

TypeH

Эскизы уплотнительных поверхностей

Избыточные давления для гильз защитных

Таблица 6.1 Избыточные давления по ГОСТ 356 для гильз защитных из сталей марок 08Х18Н10Т, 12Х18Н10Т


Номинальное (условное) давление PN, МПа (кгс/см2)

Рабочее давление Pр при наибольшей температуре среды, МПа (кгс/см2)

20 °С

200 °С

400 °С

520 °С

610 °С

700 °С

1,00 (10,0)

1,00 (10,0)

0,75 (7,5)

0,58 (5,8)

0,42 (4,2)

0,20 (2,0)

1,60 (16,0)

1,60 (16,0)

1,20 (12,0)

0,90 (9,0)

0,62 (6,2)

0,32 (3,2)

2,50 (25,0)

2,50 (25,0)

1,90 (19,0)

1,50 (15,0)

1,00 (10,0)

0,50 (5,0)

4,00 (40,0)

4,00 (40,0)

3,00 (30,0)

2,30 (23,0)

1,60 (16,0)

0,80 (8,0)

6,30 (63,0)

6,30 (63,0)

4,80 (48,0)

3,70 (37,0)

2,50 (25,0)

1,30 (13,0)

10,00 (100,0)

10,00 (100,0)

7,50 (75,0)

5,80 (58,0)

4,20 (42,0)

2,00 (20,0)

16,00 (160,0)

16,00 (160,0)

12,00 (120,0)

9,00 (90,0)

6,20 (62,0)

3,20 (32,0)

20,00 (200,0)

20,00 (200,0)

15,00 (150,0)

11,50 (115,0)

8,40 (84,0)

4,00 (40,0)

25,00 (250,0)

25,00 (250,0)

19,00 (190,0)

15,00 (150,0)

10,00 (100,0)

5,00 (50,0)

32,00 (320,0)

32,00 (320,0)

24,00 (240,0)

17,00 (170,0)

12,40 (124,0)

6,40 (64,0)

40,00 (400,0)

40,00 (400,0)

30,00 (300,0)

23,00 (230,0)

16,00 (160,0)

8,00 (80,0)

50,00 (500,0)

50,00 (500,0)

37,00 (370,0)

29,00 (290,0)

21,00 (210,0)

10,00 (100,0)

80,00 (800,0)

80,00 (800,0)

60,00 (600,0)

46,00 (460,0)

32,00 (320,0)

16,40 (164,0)

Таблица 6.2Избыточные давления по ГОСТ 356 для гильз защитных из стали марки 12Х1МФ


Номинальное (условное) давление PN, МПа (кгс/см2)

Рабочее давление Pр при наибольшей температуре среды, МПа (кгс/см2)

20 °С

200 °С

320 °С

450 °С

510 °С

570 °С

40,00 (400,0)

40,00 (400,0)

35,00 (350,0)

30,00 (300,0)

23,00 (230,0)

12,00 (120,0)

50,00 (500,0)

50,00 (500,0)

45,00 (450,0)

37,00 (370,0)

29,00 (290,0)

15,00 (150,0)

80,00 (800,0)

80,00 (800,0)

70,00 (700,0)

60,00 (600,0)

46,00 (460,0)

24,00 (240,0)



Таблица 6.3 Избыточные давления для фланцевых гильз защитных с уплотнительными поверхностями по ASMEB16.5 из сталей марок AISI 321


Температура, °С

Избыточное давление МПа (кгс/см2)

Класс фланца по ASMEB16.5

150

300

400

600

900

1500

2500

от -29 до 38

1,94

5,06

6,75

10,12

15,18

25,31

42,18

(19,40)

(50,60)

(67,50)

(101,20)

(151,80)

(253,10)

(421,80)

200

1,41

3,90

5,21

7,81

11,72

19,53

32,54

(14,10)

(39,00)

(52,10)

(78,10)

(117,20)

(195,30)

(325,40)

400

0,66

3,20

4,29

6,44

9,66

16,10

26,84

(6,60)

(32,00)

(42,90)

(64,40)

(96,60)

(161,00)

(268,40)

500

0,29

2,87

3,83

5,76

8,64

14,37

23,96

(2,90)

(28,70)

(38,30)

(57,60)

(86,40)

(143,70)

(239,60)

600

2,07

2,75

4,13

6,20

10,33

17,2

(20,70)

(27,50)

(41,30)

(62,00)

(103,30)

(172,23)

700

0,80

1,07

1,61

2,42

4,03

6,72

(8,00)

(10,70)

(16,10)

(24,20)

(40,30)

(67,20)

Таблица 6.4 Избыточные давления для фланцевых гильз защитных с уплотнительными поверхностями по ASMEB16.5 из сталей марок AISI 316Ti, AISI 316H


Температура, °С

Избыточное давление МПа (кгс/см2)

Класс фланца по ASMEB16.5

150

300

400

600

900

1500

2500

от -29 до 38

1,94

5,06

6,75

10,13

15,18

25,31

42,19

(19,40)

(50,60)

(67,50)

(101,30)

(151,80)

(253,10)

(421,90)

200

1,40

3,64

4,85

7,27

10,91

18,18

30,31

(14,0)

(36,40)

(48,50)

(72,70)

(109,10)

(181,80)

(303,10)

400

0,66

3,00

4,01

6,01

9,00

15,01

25,01

(6,60)

(30,00)

(40,10)

(60,10)

(90,00)

(150,10)

(250,10)

500

0,29

2,88

3,84

5,76

8,64

14,37

23,96

(2,90)

(28,80)

(38,40)

(57,60)

(86,40)

(143,70)

(239,60)

600

2,03

2,70

4,06

6,09

10,15

16,92

(20,30)

(27,00)

(40,60)

(60,90)

(101,50)

(169,20)

700

0,86

1,14

1,71

2,56

4,27

7,12

(8,60)

(11,40)

(17,10)

(25,60)

(42,70)

(71,20)

800

0,36

0,49

0,71

1,07

1,77

2,98

(3,60)

(4,90)

(7,10)

(10,70)

(17,70)

(29,80)

Таблица 6.5 Избыточные давления для фланцевых гильз защитных с уплотнительными поверхностями по ASMEB16.5 из стали марки AISI 310S


Температура, °С

Избыточное давление МПа (кгс/см2)

Класс фланца по ASMEB16.5

150

300

400

600

900

1500

2500

от -29 до 38

1,94

5,06

6,75

10,13

15,18

25,31

42,19

(19,40)

(50,60)

(67,50)

(101,30)

(151,80)

(253,10)

(421,90)

200

1,41

3,84

5,11

7,67

11,50

19,17

31,96

(14,10)

(38,40)

(51,10)

(76,70)

(115,00)

(191,70)

(319,60)

400

0,66

3,30

4,40

6,61

9,920

16,53

27,55

(6,60)

(33,00)

(44,00)

(66,10)

(99,20)

(165,30)

(275,50)

500

0,29

2,88

3,84

5,76

8,64

14,37

23,96

(2,90)

(28,80)

(38,40)

(57,60)

(86,40)

(143,70)

(239,60)

600

1,71

2,29

3,42

5,13

8,56

14,26

(17,10)

(22,90)

(34,20)

(51,30)

(85,60)

(142,60)

700

0,56

0,75

1,12

1,68

2,81

4,68

(5,60)

(7,50)

(11,20)

(16,80)

(28,10)

(46,80)

800

0,22

0,29

0,42

0,63

1,05

1,75

(2,20)

(2,90)

(4,20)

(6,30)

(10,50)

(17,50)

Таблица 6.6 Избыточные давления для фланцевых гильз защитных с уплотнительными поверхностями по ASMEB16.5 из сплава марки Monel 400


Температура, °С

Избыточное давление МПа (кгс/см2)

Класс фланца по ASMEB16.5

150

300

400

600

900

1500

2500

от -29 до 38

1,62

4,22

5,63

8,43

12,66

21,09

35,15

(16,20)

(42,20)

(56,30)

(84,30)

(126,60)

(210,90)

(351,50)

100

1,41

3,66

4,89

7,33

10,99

18,33

30,54

(14,10)

(36,60)

(48,90)

(73,30)

(109,90)

(183,30)

(305,40)

200

1,28

3,34

4,45

6,67

10,00

16,67

27,78

(12,80)

(33,40)

(44,50)

(66,70)

(100,00)

(166,70)

(277,80)

300

1,04

3,33

4,40

6,65

9,97

16,62

27,71

(10,40)

(33,30)

(44,40)

(66,50)

(99,70)

(166,20)

(277,10)

375

0,76

3,30

4,41

6,61

9,91

16,51

27,52

(7,60)

(33,00)

(44,10)

(66,10)

(99,10)

(165,10)

(275,20)

400

0,66

3,27

4,36

6,55

9,81

16,36

27,27

(6,60)

(32,70)

(43,60)

(65,50)

(98,10)

(163,60)

(272,70)

475

0,38

2,12

2,83

4,23

6,35

10,59

17,64

(3,80)

(21,20)

(28,30)

(42,30)

(63,50)

(105,90)

(176,40)

Таблица 6.7 Избыточные давления для фланцевых гильз защитных с уплотнительными поверхностями по ASMEB16.5 из сплава марки Incoloy 800


Температура, °С

Избыточное давление МПа (кгс/см2)

Класс фланца по ASMEB16.5

150

300

400

600

900

1500

2500

от -29 до 38

1,62

4,22

5,63

8,43

12,66

21,09

35,15

(16,20)

(42,20)

(56,30)

(84,30)

(126,60)

(210,90)

(351,50)

200

1,30

3,46

4,61

6,92

10,38

17,29

28,83

(13,30)

(34,60)

(46,10)

(69,20)

(103,80)

(172,90)

(288,30)

400

0,66

2,89

3,85

5,76

8,65

14,41

24,03

(6,60)

(28,90)

(38,50)

(57,60)

(86,50)

(144,10)

(240,30)

500

0,29

2,68

3,58

5,36

8,06

13,42

22,37

(2,90)

(26,80)

(35,80)

(53,60)

(80,60)

(134,20)

(223,70)

600

2,20

2,90

4,38

6,55

10,91

18,20

(22,00)

(29,20)

(43,80)

(65,50)

(109,10)

(182,00)

700

1,03

1,37

2,04

3,04

5,07

8,47

(10,30)

(13,70)

(20,40)

(30,40)

(50,70)

(84,70)

800

0,36

0,49

0,71

1,07

1,78

2,98

(3,60)

(4,90)

(7,10)

(10,70)

(17,80)

(29,80)

Таблица 6.8 Избыточные давления для фланцевых гильз защитных с уплотнительными поверхностями по ASMEB16.5 из стали марки HastelloyC-276, Inconel 625, Incoloy 825


Температура, °С

Избыточное давление МПа (кгс/см2)

Класс фланца по ASMEB16.5

150

300

400

600

900

1500

2500

от -29 до 38

2,04

5,27

7,03

10,54

18,52

26,37

43,94

(20,40)

(52,70)

(70,30)

(105,40)

(158,20)

(263,70)

(439,40)

200

1,41

4,93

6,58

9,86

14,79

24,65

41,07

(14,10)

(49,30)

(65,80)

(98,60)

(147,90)

(246,50)

(410,70)

400

1,04

4,38

5,81

8,74

13,11

21,86

36,41

(10,40)

(43,80)

(58,10)

(87,40)

(131,10)

(218,60)

(364,10)

500

0,66

3,72

4,99

7,45

11,20

18,67

31,09

(6,60)

(37,20)

(49,90)

(74,50)

(112,00)

(186,70)

(310,90)

600

0,29

2,88

3,84

5,76

8,64

14,37

23,96

(2,90)

(28,80)

(38,40)

(57,60)

(86,40)

(143,70)

(239,60)

700

2,20

2,92

4,38

6,55

10,91

18,20

(22,00)

(29,20)

(43,80)

(65,50)

(109,10)

(182,00)

800

0,90

1,19

1,79

2,68

4,47

7,44

(9,00)

(11,90)

(17,90)

(26,80)

(44,70)

(74,40)

Таблица 6.9 Избыточные давления для фланцевых гильз защитных с уплотнительными поверхностями по ASMEB16.5 из стали марки AISI 904L


Температура, °С

Избыточное давление МПа (кгс/см2)

Класс фланца по ASMEB16.5

150

300

400

600

900

1500

2500

от -29 до 38

2,01

5,23

6,98

10,46

15,69

26,16

43,59

(20,10)

(52,30)

(69,80)

(104,60)

(156,90)

(261,60)

(435,90)

100

1,60

4,19

5,58

8,37

12,56

20,94

34,88

(16,00)

(41,90)

(55,80)

(83,70)

(125,60)

(209,40)

(348,80)

200

1,36

3,54

4,71

7,07

10,60

17,68

29,46

(13,60)

(35,40)

(47,10)

(70,70)

(106,00)

(176,80)

(294,60)

300

1,04

3,06

4,08

6,12

9,18

15,31

25,50

(10,40)

(30,60)

(40,80)

(61,20)

(91,80)

(153,10)

(255,00)

375

0,76

2,88

3,84

5,76

8,64

14,40

24,00

(7,60)

(28,80)

(38,40)

(57,60)

(86,40)

(144,00)

(240,00)

Справочные значения допустимых скоростей потоков для гильз защитных основных модификаций (при условии полного погружения в среду)

Таблица 7.1 Допустимые скорости потоков для гильз защитных ЮНКЖ 015 из стали 12Х18Н10Т


Диаметр чехла, мм

Давление номинальноеPN, МПа (кгс/см2)

Температура, °С

Плотность среды, кг/м3

Монтажная длина, L, мм

80-160

200

250

320

400

500

630-1000

1250-2000

2500

3150

Допустимая скорость потока, м/с

14

20,0 (200)

20 – 400

1000

6,8

5,2

4,2

3,2

2,4

1,9

0,9

0,4

100

21

16

13

10

8

6,3

3,0

1,5

1

1

10

68

49

42

32

24

19

9,0

4,0

4

3

400 – 600

1000

3,9

2,9

2,3

1,9

1,4

1,1

0,5

0,2

100

12,4

9,6

7,4

5,9

4,6

3,7

2,0

0,8

1

1

10

39

29

23

19

14

11

5,0

3,0

3

2

не рекомендуемый диапазон скоростей, м/с

28–53

17–32

11–20

5,5–12

3,5–7,5

2,2–4,7

0,5–1,2

0,13–0,29

16

20,0 (200)

20 – 400

1000

7,4

6

4,6

3,6

2,8

2,2

1,1

0,6

100

24

19

15

11

9

7

3,5

1,8

1

1

10

74

60

46

36

28

22

11

5,5

5

4

400 – 600

1000

4,3

3,3

2,6

2

1,6

1,3

0,6

0,3

100

13,6

10,5

8,4

6,5

5

4

2

1

1

1

10

43

33

26

20

16

13

6

3

3

3

не рекомендуемый диапазон скоростей, м/с

22-44

15-27

7-16

4,5–10

3–6,5

0,7–1,6

0,2–0,4

20

20,0 (200)

20 – 400

1000

9,8

7,4

6

4,6

3,5

2,8

1,4

0,7

1

100

31

24

19

14

11

8,8

4,4

2,2

2

1

10

98

74

60

45

35

28

14

6,6

6

4

400 – 600

1000

5,6

4,3

3,4

2,6

2

1,6

0,8

0,4

100

17

13,6

10,5

8

6,5

5

2,5

1,3

1

1

10

56

43

34

26

20

15

7,8

4

4

3

не рекомендуемый диапазон скоростей, м/с

39–73

24–45

14–26

9–16

5–10

1,1–2,4

0,3–0,6

Таблица 7.2 Допустимые скорости потоков для гильз защитных ЮНКЖ 014 из стали 12Х18Н10Т

Диаметр чехла, мм

Давление номинальноеPN, МПа (кгс/см2)

Температура, ºС

Плотность среды, кг/м3

Монтажная длина, L, мм

120

160

200

250

320

400

500

630

800

1000

1250

Допустимая скорость потока, м/с (нерекомендуемый диапазон скоростей, м/с)

16

32,0 (320)

20 – 400

1000

11,8

8,5

6,6

5,2

4

3,1

2,5

1,9

1,5

1,2

0,9

(1,1-2)

(0,7-1,2)

(0,4-0,8)

100

37,3

26,8

20,9

16,4

12,6

10

7,9

6,2

4,9

3,9

3,1

(13-25)

(8-15)

(5-10)

(3-6)

(2-4)

(1-2)

(0,7-1,4)

(0,5-0,9)

10

117

84

66,3

52,1

40,1

31

25,1

19,8

15,7

12,3

9,8

(71-133)

(37-69)

(22-42)

(14-26)

(8-15)

(5-10)

(3-6)



(1-3)

(0,8-1,4)

(0,5-0,9)

400 – 600

1000

8,8

6,3

4,9

3,9

3

2,3

1,8

1,4

1,1

0,9

0,7

(0,7-0,9)

(0,4-0,8)

100

28

20

15,7

12,3

9,5

7,5

5,9

4,7

3,7

2,9

2,3

(7-14)

(5-9)

(3-6)

(2-4)

(1-2,3)

(0,7-1,4)

(0,5-0,9)

10

88

64

49,8

39,1

30,1

23,8

18,9

14,8

11,8

9,2

7,4

(69-129)

(36-67)

(22-41)

 (13-25)

(8-15)

(5-10)

(3-6)

(2-4)

(1-2,3)

(0,8-1,4)

(0,5-0,9)

Таблица 7.3 Допустимые скорости потоков для гильз защитных ЮНКЖ 016 из стали 12Х18Н10Т


Монтажная резьба

Температура, ºС

Плотность среды, кг/м3

Монтажная длина, L, мм



120

160

200

250

320

400

500

630

Допустимая скорость потока, м/с



М27х2, G3/4, K3/4”

20 – 400

1000

25

18

14

11

8,4

6.6

5,2

4

100

80

57

44

34

26

20

16

13

10

140

140

140

110

84

66

52

41

400 – 600

1000

19

13

10

8

6

4,5

3,5

3,1

100

60

43

33

26

20

15

12,5

9,8

10

140

130

105

82

63

49

39

31

М33х2, G1, K1”

20 – 400

1000

41

28

21

16

12

9

7

6

100

130

90

68

52

39

31

24

19

10

140

140

140

140

126

98

77

60

400 – 600

1000

31

21

16

12

9

7

5

4

100

99

67

51

39

30

23

18

14

10

140

140

140

125

94

74

58

45

Таблица 7.4 Допустимые скорости потоков для гильз защитных ЮНКЖ 017, ЮНКЖ 018


Температура,
ºС

Плотность среды, кг/м3

Погружная длина, U, мм

100

120

160

200

250

320

Допустимая скорость потока, м/с

материал — 12Х18Н10Т

20 – 400

1000

43,0

34,7

24,9

19,4

15,8

12,1

100

135,9

109,7

78,8

61,2

50,1

38,3

10

140,0

140,0

140,0

140,0

140,0

121,3

400 – 600

1000

32,3

26,1

18,7

14,6

11,9

9,1

100

102,1

82,5

59,2

46,0

37,7

28,8

10

140,0

140,0

140,0

140,0

119,2

91,1

материал — 12Х1МФ

20 – 400

1000

48,4

39,1

28,0

21,8

17,8

13,6

100

140,0

123,6

88,7

69,0

56,5

43,2

10

140,0

140,0

140,0

140,0

140,0

136,6

400 – 600

1000

26,8

21,6

15,5

12,1

9,8

7,5

100

84,7

68,4

49,1

38,2

31,2

23,9

10

140,0

140,0

140,0

120,7

98,9

75,6

Таблица 7.5 Допустимые скорости потоков для гильз защитных ЮНКЖ 019 из стали 12Х18Н10Т


Диаметр чехла, D, мм

Толщина стенки чехла, мм

Температура, °С

Плотность среды, кг/м3

Монтажная длина, L, мм

200

250

320

400

500

800-1000

2500

3150

Допустимая скорость потока, м/с

16

2

20 – 400

1000

6

4,7

3,7

2,8

2,3

1,1

100

19

15

11

9

7

3,5

1

1

10

60

47

37

28

23

11

5

4

400 – 600

1000

4,5

3,5

2,6

2,1

1,7

0,8

100

14

11

8,4

6,6

5,2

2,6

1

1

10

45

35

26

21

17

8

3

3

не рекомендуемый диапазон скоростей, м/с

20–38

13–24

7–15

4,5–9,5

3–6

0,7–1,5

20

2,5

20 – 400

1000

7,7

6

4,5

3,5

2,9

1.4

1

100

24

19

14

11

9

4.4

2

1

10

75

60

45

35

29

14

6

4

400 – 600

1000

5,6

4,4

3,3

2,6

2

1

100

18

14

11

8,4

6,6

3

1

1

10

56

44

33

26

20

10

4

3

не рекомендуемый диапазон скоростей, м/с

32–59

20–38

12–23

7,5–15

4,5–10

1,1–2,4

Таблица 7.6 Допустимые скорости потоков для гильз защитных ЮНКЖ 020 из стали 12Х18Н10Т


Диаметр чехла, D, мм

Температура, °С

Плотность среды, кг/м3

Монтажная длина, L, мм

160

200

250

320

400

500

630

800

1000

1250

Допустимая скорость потока, м/с

23

20 – 400

1000

19

14

11

8

6

5

4

3,2

2,5

1,9

100

62

47

36

27

21

16

13

10

7

6

10

140

140

116

86

66

51

41

32

25

19

400 – 600

1000

14

11

8

6

5

3,9

3

2,4

1,9

1,4

100

47

35

27

20

15

12

9,9

7,6

6

4

10

140

112

87

65

50

39

31

24

18

14

35

20 – 400

1000

32

23

18

13

10

8

6

5

4

3

100

101

75

58

43

34

28

21

16

13

10

10

140

140

140

136

108

89

68

53

43

33

400 – 600

1000

24

17

13

10

8

6

5

4

3

2

100

76

56

43

32

25

21

16

12

10

7

10

140

140

138

102

81

67

51

40

32

25

Таблица 7.7 Допустимые скорости потоков для гильз защитных ЮНКЖ 024 из стали 12Х18Н10Т


Диаметр чехла, D, мм

Температура, °С

Плотность среды, кг/м3

Монтажная длина, L, мм

160

200

250

320

400

500

630

Допустимая скорость потока, м/с

18

20 - 400

1000

10

8

6

4

3

3

2

100

34

25

20

15

12

9

7

10

100

80

60

45

35

30

20

400 - 600

1000

8

6

4

3

2

2

1

100

26

19

15

11

9

7

5

10

80

60

45

35

25

20

15

20

20 - 400

1000

12

9

7

5

4

3

2

100

39

30

23

17

13

10

8

10

120

90

70

55

43

34

26

400 - 600

1000

9

7

5

4

3

2

2

100

29

22

17

13

10

8

6

10

90

70

55

41

32

25

20
