ТСПТ-Б 205, 205К
067
ТСПТ-Б 205, 205К
Предназначены для измерения температуры твёрдых тел, например, подшипников; жидких и газообразных сред, не разрушающих материал защитного чехла, например, природного газа.
Датчики могут иметь вид взрывозащиты 0ExiaIICT6…T4 Ga X, POExiaI Ma X по ГОСТ ГОСТ 30852.10. Подробнее см. «Варианты Исполнений» далее.
Термометры ТСПТ-Б 205К предназначены для измерения температуры в криогенной технике.
При необходимости использования измерительных преобразователей с унифицированным выходным сигналом постоянного тока 4÷20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus могут комплектоваться выносными преобразователями ИПП
|
Схема соединений |
3-х проводная |
класс допуска А, В, С |
|
|
4-х проводная |
|||
|
Вибростойкость ГОСТ Р 52931 |
группа F3 |
||
|
Номинальное (условное) давление |
0,1 МПа |
||
|
Сейсмостойкость MSK-64 |
9 баллов при уровне установки над нулевой отметкой до |
||
|
Климатическое исполнение ГОСТ 15150 |
УХЛ1. Температура окружающей среды: |
-60..+120ºС для изделий общего назначения |
|
|
-60..+85 ºС для исполнения Ex с аналоговым сигналом |
|||
|
Поверка |
ГОСТ 8.461 |
||
Время термической реакции:
|
Время термической реакции датчика в зависимости от диаметра, сек |
|
d=3 |
|
6 |
|
Вероятность безотказной работы |
Средний срок службы |
|
0,6 за 216 000 часов |
25 лет |
|
Тип ТС |
Модификация |
Диаметр чехла, мм |
НСХ |
Класс допуска |
Температура применения, °С |
Средний срок службы |
|
ТСПТ-Б |
205 |
3 |
50П, 100П, Pt100, Pt500, Pt1000 |
A |
–60…+180 |
25 лет |
|
В, С |
–60…+200 |
|||||
|
205К |
Pt100 |
А |
–100…+180 |
|||
|
В, С |
–196…+200 |
|
ТСПТ-Б |
|
Exi |
205 |
— |
0 |
67 |
— |
Pt100 |
— |
В |
3 |
— |
С10 |
— |
3 |
— |
L |
/ |
l |
|
|
1 |
|
2 |
3 |
|
4 |
5 |
|
6 |
|
7 |
8 |
|
9 |
|
10 |
|
11 |
|
12 |
|
|
Поле |
Наименование |
Код |
Описание |
||
|
1 |
Тип датчика |
ТСПТ-Б |
Термометр сопротивления платиновый, бездемонтажный |
||
|
2 |
Вид взрывозащиты |
Не заполнено |
электрооборудование общего назначения |
||
|
Exi |
0ExiaIIC Т4/T6 Ga X, искробезопасная цепь по ГОСТ 30852.10 |
||||
|
ExiРО |
РОExiaI X, искробезопасная цепь по ГОСТ 30852.10 |
||||
|
3 |
Модификация |
205, 205К |

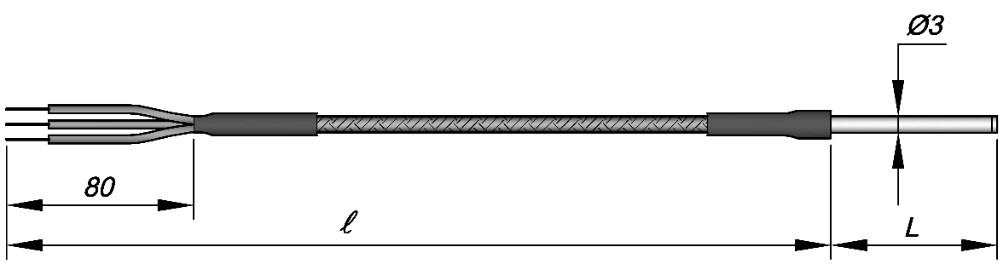

см. эскизы |
||
|
4 |
Узел коммутации |
0 |
свободные концы 50мм |
IP65 |
0ExiaIIC Т4/Т6 или общ. назнач. |
|
2 |
вилка мини-разъема |
IP40 |
общего назначения |
||
|
4 |
вилка стандарт-разъема |
IP40 |
общего назначения |
||
|
5 |
Узел коммутации «Варианты модификаций» стр. 1-15) |
067 |
многожильный провод, изоляция фторопласт |
||
|
6 |
НСХ |
50П, 100П, Pt100, Pt500, Pt1000 |
НСХ в соответствии с ГОСТ 6651-2009 |
||
|
7 |
Класс допуска |
А, В, С |
Класс допуска по ГОСТ 6651-2009 |
||
|
8 |
Схема соединения |
2, 3, 4 |
2-х, 3-х и 4-х проводная схема подключения. |
||
|
9 |
Материал оболочки |
С10 |
сталь 12Х18Н10Т |
||
|
10 |
Наружный диаметр, мм |
3 |
для 205 и 205К |
||
|
11 |
Монтажная длина L, мм |
20÷160 |
для (L) может быть больше |
||
|
12 |
Длина удлинительного провода ℓ |
100÷30 000 |
указать размер в мм: 500, 1000, 2000 3150 и более |
||
|
ТСПТ-Б 205-067-Pt100-B3-C10-3-60/2500 |
|||
|
Вид изделия |
ТСПТ-Б |
термометр сопротивления платиновый, бездемонтажный |
||
|
Модификация |
205 |
|
||
|
Узел коммутации |
0 |
свободные концы |
||
|
Код провода |
67 |
удлинительный провод из фторопласта |
||
|
НСХ |
Pt100 |
|
||
|
Класс допуска |
В |
класс В |
||
|
Схема соединений |
3 |
3-х проводная |
||
|
Материал защитной оболочки |
С10 |
сталь 12Х18Н10Т |
||
|
Диаметр рабочей части |
3 |
мм |
||
|
Длина монтажная L |
60 |
мм |
||
|
Длина провода l |
2500 |
мм |
|
|
