ТСПТ-Б 300, 300К

050, 060

Описание
Технические характеристики

ТСПТ-Б 300, 300К

Предназначены для измерения температуры жидких и газообразных химически неагрессивных сред,

агрессивных, не разрушающих материал защитного чехла, а также возможно использование для измерения температуры твердых тел.

Датчики модификаций 300 и 300К могут иметь вид взрывозащиты 0ExiaIICT6…T4 Ga X, POExiaI Ma X. Подробнее см. «Варианты Исполнений» далее.

Для монтажа датчика рекомендуем использовать штуцер передвижной ЮНКЖ 031 или ЮНКЖ 041 (см. раздел «Узлы, детали ЮНКЖ).

Датчики ТСПТ-Б 300К предназначены для измерения температуры в криогенной технике.

При необходимости использования измерительных преобразователей с унифицированным выходным сигналом постоянного тока 4÷20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus могут комплектоваться выносными преобразователями ИПП

Смотреть полностью

Технические характеристики

Схема соединений	2-х проводная	класс допуска В, С (см. пункт 9 на стр. 6-5)
	3-х проводная	класс допуска А, В, С
	4-х проводная
Вибростойкость ГОСТ Р 52931	группа V3
Сейсмостойкость MSK-64	*9 баллов* при уровне установки над нулевой отметкой до 70 м
Климатическое исполнение ГОСТ 15150	*УХЛ1*. Температура окружающей среды:	-60..+120ºС для изделий общего назначения
		-60..+85ºС для исполнения Ех с аналоговым сигналом
Поверка	ГОСТ 8.461
Время термической реакции	Время термической реакции датчика в зависимости от диаметра, сек
	d=4	d=5	d=6
	8	12	16

Показатели надежности

Вероятность

безотказной работы

Средний срок

службы

0,6 за 216 000 часов

25 лет

Температурный диапазон

Тип ТС	Модификация	Диаметр чехла, мм	Материал чехла	НСХ	Класс допуска	Температура применения, °С	Средний срок службы
ТСПТ-Б	300	4; 5; 6	С10, С13	50П, 100П, Pt100, Pt500, Pt1000	A	–60…+180	25 лет
					В, С	–60…+200
	300К			Pt100	А	–100…+180
					В, С	–196…+200

Варианты исполнения

*ТСПТ-Б*		*Exi*	*300*	—	0	60	—	Pt100	—	В	3	—	*С10*	—	6	—	L	/	l
1		2	3		4	5		6		7	8		9		10		11		12

Поле	Наименование	Код	Описание
1	Тип датчика	*ТСПТ-Б*	термометр сопротивления платиновый, бездемонтажный
2	Вид взрывозащиты	*Не заполнено*	электрооборудование общего назначения
		*Exi*	0ExiaIIC Т4/T6 Ga X, искробезопасная цепь по ГОСТ 30852.10
		*Exi*РО	РОExiaI X, искробезопасная цепь по ГОСТ 30852.10

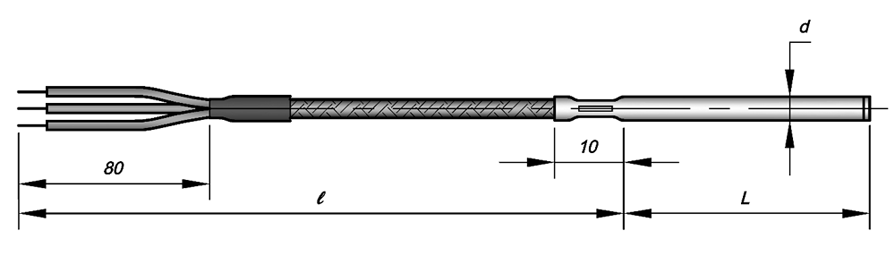

3	Модификация	*300, 300К*	см. эскиз
4	Узел коммутации	0	свободные концы 50мм	IP65	0ExiaIICT4/Т6или общ. назнач.
		2	вилка мини-разъема	IP40	общего назначения
		4	вилка стандарт-разъема	IP40	общего назначения
5	Узел коммутации датчика (см. раздел «Варианты модификаций» стр. 1-15)	50	многожильный провод, изоляция: Силикон / Экран / Силикон – экран провода изолирован от корпуса датчика и не имеет вывода
		60	многожильный провод, изоляция: Фторопласт / Экран / Фторопласт – экран провода изолирован от корпуса датчика и не имеет вывода
6	НСХ	*50П, 100П,* Pt100, Pt500, Pt1000	НСХ в соответствии с ГОСТ 6651-2009
7	Класс допуска	*А, В, С*	класс допуска по ГОСТ 6651-2009
8	Схема соединения	*3, 4*	3-х и 4-х проводная схема подключения для класса А
		*2, 3, 4*	2-х, 3-х, 4-х проводная схема подключения для класса В, С
9	Материал оболочки	*С10*	сталь 12Х18Н10Т
		*С13*	сталь 10Х17Н13М2Т
10	Наружный диаметр, мм	4	для провода модификации 60 (фторопластовая изоляция)
		5, 6	для модификации провода 50 (изоляция из силиконовой резины)
11	Монтажная длина L, мм	*60÷160*
12	Длина удлинительного провода ℓ	*100÷30 000*	указать размер в мм,: 500, 1000, 2000, 3150 и более.

Примеры обозначения изделий

*ТСПТ-Б 300-060-Pt100-B3-C10-***6-100/5000
Вид изделия	*ТСПТ-Б*	термометр сопротивления платиновый
Взрывозащита	―	общего назначения
Модификация	*300*
Узел коммутации	0	свободные концы
Код провода	60	фторопластовая оболочка, IP65
НСХ	Pt100
Класс допуска и сх. подключения	В3	класс В, схема 3-х проводная
Материал защитной оболочки	*С10*	сталь 12Х18Н10Т
Диаметр рабочей части	6	мм
Длина монтажная L	*100*	мм
Длина провода ℓ	*5000*	мм
