Предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла. Рекомендуется применение в комплекте с гильзами защитными ЮНКЖ.
Термометры сопротивления изготавливаются на основе гибкого кабеля КНМС-Н (кабель с никелевыми жилами в стальной оболочке с минеральной изоляцией).
При установке на технологическом оборудовании сложной геометрии и труднодоступных местах допускается изгибать термометр по длине для размещения чувствительного элемента в требуемой зоне измерения (вплоть до сворачивания в петлю). Термометр может навиваться на цилиндр радиусом, равным пятикратному диаметру кабеля d, без изменения технических характеристик. Запрещается изгиб на расстоянии менее 60 мм от рабочего конца термометра.
Термометры сопротивления без монтажных элементов при использовании с гильзами защитными рекомендуется устанавливать с помощью штуцеров ЮНКЖ 031 либо ЮНКЖ 041 (см. раздел «Монтажная арматура ЮНКЖ»)
В клеммную головку могут устанавливаться измерительные преобразователи с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus, а также кабельные вводы для дополнительной фиксации кабеля и при необходимости, металлорукава.
|
Схема соединений |
3-х проводная |
Класс допуска АА, А, В, С |
|
4-х проводная |
||
|
Вибростойкость ГОСТ Р 52931 |
группа V3 |
|
|
Номинальное (условное) давление |
1,0 МПа при комплектовании штуцером ЮНКЖ 031 6,3 МПа при комплектовании штуцером ЮНКЖ 041 |
|
|
Сейсмостойкость MSK-64 |
9 баллов при уровне установки над нулевой отметкой до 70 м |
|
|
Климатическое исполнение ГОСТ 15150 |
УХЛ2. Температура окружающей среды: |
-60..+120ºС для изделий общего назначения |
|
-60..+85 ºС для исполнения Ex с аналоговым сигналом |
||
|
-55..+85ºС для изделий с унифицированным выходным сигналом |
||
|
Поверка |
- ГОСТ 8. 461-2009 без измерительных преобразователей; - МП РТ 2026-2013 для датчиков с установленными измерительными преобразователями. |
|
|
Время термической реакции |
не превышает 8 сек для ТС Ø4,5 мм; 16 сек для ТС Ø6 мм |
|
Группа условий эксплуатации |
Вероятность |
Назначенный срок службы |
Средний срок |
Гарантийный срок |
|
I |
0,95 за 40 000 часов |
5 лет |
10 лет |
5 лет |
|
II |
0,95 за 16 000 часов |
2 года |
4 года (6 лет)* |
2 года |
|
III |
0,95 за 8 000 часов |
1 год |
2 года |
1 год |
* - Увеличенный средний срок службы с вероятностью безотказной работы 0,6 за указанный период.
Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и цифровым сигналом по протоколу HART.
Выходной сигнал |
Условное |
Пределы |
Выходной |
Условное |
Пределы |
|
4-20мА |
AA3T25; А3T25 |
0,25% ·tn или 0,5 °С |
4-20мА+HART |
AAxH25, AxH25 |
0,25% ·tn или 0,3°С |
|
B3T70 |
0,7% ·tn или 1,0°С |
AxH10, BxH10 |
0,1 % ·tn или 0,15 °С |
||
|
A3T40 |
0,4% ·tn или 0,5°С |
BxH70 |
0,7 % ·tnили 1,0 °С |
* - tn диапазон настройки измерительного преобразователя необходимо умножить на указанное значение в %. Выбрать большее значение.
** - «х» обозначает количество проводов в схеме подключения термометра сопротивления, х=3 или 4. Например АА4Н25 или B3H70.
Тип ТС |
Диаметр чехла, мм |
Материал чехла |
Группа |
Класс |
Температура |
Интервал между |
Средний срок службы |
|
ТСПТ |
4,5 или 6 |
С10 |
II |
AA |
–50…+150 |
2 года |
4 года |
|
III |
–50…+200 |
1 год |
2 года |
||||
|
I |
A, B, C |
–50…+300 |
5 лет |
10 лет |
|||
|
II |
–50…+450 |
2 года |
4 года |
||||
|
III |
В, С |
–50…+600 |
1 года |
2 года |
|
ТСПТ |
|
Exi |
106 |
— |
А |
23 |
— |
Pt100 |
— |
А |
3 |
Н25 |
— |
С10 |
— |
6 |
— |
L |
|
1 |
|
2 |
3 |
|
4 |
5 |
|
6 |
|
7 |
8 |
9 |
|
10 |
|
11 |
|
12 |
|
Поле |
Наименование |
Код |
Описание |
|||||
|
1 |
Тип датчика |
ТСПТ |
Термометр сопротивления платиновый |
|||||
|
2 |
Вид взрывозащиты |
Не заполнено |
электрооборудование общего назначения |
|||||
|
Exi |
0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002 |
|||||||
|
Exd |
1ExdIICT6, взрывонепроницаемая оболочка по ГОСТ 30852.1-2002 |
|||||||
|
3 |
Модификация |
106 |
Кабельный, без монтажных элементов |
|||||
|
|
Кабельный ввод |
0 |
штатный кабельный ввод клеммной головки |
|||||
|
А |
под небронированный кабель в металлорукаве РЗЦХ-15 |
Клеммные головки ≥ 14 |
||||||
|
В |
под небронированный кабель в металлорукаве МРПИ-15 |
|||||||
|
C |
под небронированный кабель в металлорукаве DN18 |
|||||||
|
D |
под небронированный кабель в металлорукаве DN20 |
|||||||
|
E |
под небронированный кабель в металлорукаве DN12 |
|||||||
|
F |
под трубный монтаж с внутренней резьбой М20х1,5 |
|||||||
|
G |
под трубный монтаж с выходом наружной резьбой G1/2 |
|||||||
|
H |
под небронированный кабель диаметром 6,5÷14 мм |
|||||||
|
I |
под небронированный кабель диаметром 3,2÷8,7 мм |
|||||||
|
J |
под кабель диаметром внутренней/наружной оболочки: 6,1-11,7/9,5-15,9, бронированный однорядной проволочной броней |
|||||||
|
К |
под кабель диаметром внутренней/наружной оболочки: 3,1-8,7 / 6,1-11,5, бронированный всеми типами брони |
|||||||
|
L |
под кабель диаметром внутренней/наружной оболочки: 6,5-14 / 12,5-20,9, бронированный всеми типами брони |
|||||||
|
5 |
Узел коммутации |
10 |
пластиковая головка |
IP55 |
Общего назначения |
|||
|
15; 16;17; 18; 19 |
алюминиевая головка |
IP66/IP68 |
1ExdIICT6 / 0ExiaIICT6 X |
|||||
|
20; 22 |
алюминиевая головка |
IP65 |
Общего назначения |
|||||
|
14; 21; 23; 24; 25; 26; 28; 29 |
алюминиевая головка |
IP66 |
0ExiaIICT6 X или общего назначения |
|||||
|
27 |
нержавеющая сталь |
IP66 |
0ExiaIICT6 или общего назначения |
|||||
|
6 |
НСХ |
Pt100, Pt500, Pt1000 |
НСХ в соответствии с ГОСТ 6651-2009 |
|||||
|
7 |
Класс допуска |
АА, А, В, С |
Класс допуска по ГОСТ 6651-2009 |
|||||
|
8 |
Схема соединения |
3, 4 |
3-х и 4-х проводная схема подключения для класса АА, А |
|||||
|
2, 3, 4 |
2-х, 3-х, 4-х проводная схема подключения для класса В, С |
|||||||
|
9 |
Выходной сигнал, условное обозначение точности измерительного преобразователя см. табл.3 на стр. 6-3 каталога |
Не заполнено |
аналоговый сигнал (Ом) в соответствии с НСХ |
|||||
|
T25 |
Для головок клеммных ≥14 |
4-20 мА |
для АА3 и А3 |
|||||
|
T40 |
для А3 |
|||||||
|
T70 |
для В3 |
|||||||
|
H10 |
4-20 мА +HART |
для Ах, Вх |
Индивидуальная градуировка датчика |
|||||
|
H25 |
для ААх, Ах |
|||||||
|
H70 |
для Вх |
|||||||
|
10 |
Материал оболочки кабеля |
С10 |
AISI 321 (материал наконечника сталь 12Х18Н10Т) |
|||||
|
11 |
Наружный диаметр |
4,5 или 6 |
мм |
|||||
|
12 |
Монтажная длина L |
50÷3150 |
мм |
|||||
|
|

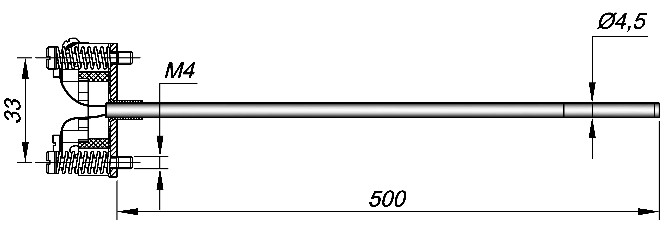

ТСПТ 106–005-100П-В3-С10-4,5-500 |
||
|
Вид изделия |
ТСПТ |
термометр сопротивления платиновый |
|
|
Взрывозащита |
― |
|
|
|
Модификация |
106 |
Без монтажных элементов |
|
|
Коммутация (код провода, головки) |
005 |
Для установки в головку |
|
|
НСХ |
100П |
|
|
|
Класс допуска и сх. подключения |
В3 |
класс В, схема 3-х проводная |
|
|
Выходной сигнал |
|
в соответствии с НСХ |
|
|
Материал защитной оболочки |
С10 |
сталь 12Х18Н10Т |
|
|
Диаметр рабочей части |
4,5 |
мм |
|
|
Длина монтажная L |
500 |
мм |
|
|
|
ТСПТ Exi106-А28–Pt100-В3Н70 – С10 – 4,5 – 800 |
||
|
Вид изделия |
ТСПТ |
термометр сопротивления платиновый |
|
|
Взрывозащита |
Exi |
0ExiaIICT6 X |
|
|
Модификация |
106 |
Без монтажных элементов |
|
|
Кабельный ввод |
А |
под металлорукав DN15 |
|
|
Коммутация (код головки) |
28 |
IP66 |
|
|
НСХ |
Pt100 |
|
|
|
Класс допуска и сх. подключения |
В3 |
класс В, сх.3-х проводная |
|
|
Выходной сигнал (класс точности) |
Н70 |
4-20мА + HART |
|
|
Материал защитной оболочки |
С10 |
сталь 10Х17Н13М2Т |
|
|
Диаметр рабочей части |
4,5 |
мм |
|
|
Длина монтажная L |
800 |
мм |
|
