От неопределенностик стабильности
204
050
080
|
Схема соединений |
2-х проводная |
класс допуска В, С(см. пункт 9 на стр. 6-5) |
|
3-х проводная |
класс допуска АА, А, В, С |
|
|
4-х проводная |
||
|
Вибростойкость ГОСТ Р 52931 |
группа V3 |
|
|
Сейсмостойкость MSK-64 |
9 баллов при уровне установки над нулевой отметкой до 70 м |
|
|
Климатическое исполнение |
УХЛ2.Температура окружающей среды: |
-60..+120ºС для изделий общего назначения |
|
-60..+85ºС для исполнения Ех с аналоговым сигналом |
||
|
Поверка |
- ГОСТ 8. 461-2009 |
|
|
Время термической реакции: |
не превышает 10 сек |
|
Показатели надежности:
|
Группа условий эксплуатации |
Вероятность безотказной работы |
Назначенный срок службы |
Средний срок службы |
Гарантийный срок эксплуатации |
|
I |
0,95 за 40 000 часов |
5 лет |
10 лет |
5 лет |
|
II |
0,95 за 16 000 часов |
2 года |
4 года (6 лет)* |
2 года |
* - Увеличенный средний срок службы с вероятностью безотказной работы 0,6 за указанный период
|
Тип ТС |
Группа |
Класс |
Температура |
ИМП |
Средний срок службы |
|
ТСМТ |
II |
B, C |
– 50…+150 |
2 года |
4 года |
|
ТСПТ |
I |
А, B, С |
– 50…+150 |
5 лет |
10 лет |
|
ТСПТ |
|
|
204 |
— |
0 |
60 |
— |
Pt100 |
— |
В |
3 |
— |
С10 |
— |
8 |
— |
L |
/ |
l |
|
|
1 |
|
2 |
3 |
|
4 |
5 |
|
6 |
|
7 |
8 |
|
9 |
|
10 |
|
11 |
|
12 |
|
|
Поле |
Наименование |
Код |
Описание |
||
|
1 |
Тип датчика |
ТСМТ |
Термометр сопротивления медный |
||
|
ТСПТ |
Термометр сопротивления платиновый |
||||
|
2 |
Вид взрывозащиты |
Не заполнено |
электрооборудование общего назначения |
||
|
Exi |
0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002 |
||||
|
3 |
Модификация |
204 |

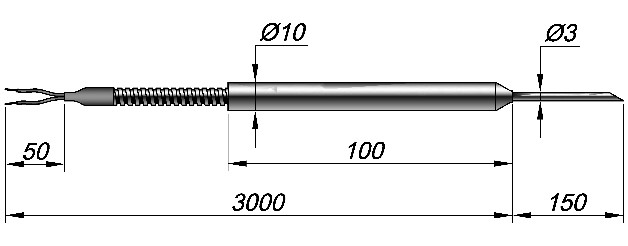

см. эскиз |
||
|
4 |
Узел коммутации |
0 |
свободные концы 50мм |
IP65 |
0ExiaIICT6 или общ. назнач. |
|
2 |
вилка мини-разъема |
IP40 |
общего назначения |
||
|
4 |
вилка стандарт-разъема |
IP40 |
общего назначения |
||
|
5 |
Узел коммутации модификаций» стр. 1-15) |
50 |
многожильный провод, изоляция Силикон / Экран / Силикон – экран провода изолирован от корпуса датчика и не имеет вывода |
||
|
60 |
многожильный провод, изоляция Фторопласт / Экран / Фторопласт – экран провода изолирован от корпуса датчика и не имеет вывода |
||||
|
67 |
многожильный провод, изоляция Фторопласт / Экран / Фторопласт – экран провода изолирован от корпуса датчика и не имеет вывода |
||||
|
80 |
многожильный провод с фторопластовой изоляцией в металлорукаве. |
||||
|
6 |
НСХ |
50М, 100М, 50П, 100П, Pt100, Pt500 |
НСХ в соответствии с ГОСТ 6651-2009 |
||
|
7 |
Класс допуска |
АА, А, В, С |
Класс допуска по ГОСТ 6651-2009 |
||
|
8 |
Схема соединения |
3, 4 |
3-х и 4-х проводная схема подключения для класса АА, А |
||
|
2, 3, 4 |
2-х, 3-х, 4-х проводная схема подключения для класса В, С |
||||
|
9 |
Материал оболочки |
С10 |
сталь 12Х18Н10Т |
||
|
10 |
Наружный диаметр, мм |
3 |
для провода модификации 67 |
||
|
4 |
для провода модификации 60 |
||||
|
5 |
для модификации провода 50 |
||||
|
11 |
Монтажная длина L |
60÷100 |
мм |
||
|
12 |
Длина удлинительного провода ℓ |
100÷30 000 |
500, 1000, 2000 3150 и более, мм |
||
|
ТСПТ 204-080-Pt100-В3-C10-3-150/3000 |
||
|
Вид изделия |
ТСПТ |
термометр сопротивления платиновый |
|
|
Взрывозащита |
― |
общего назначения |
|
|
Модификация |
204 |
|
|
|
Узел коммутации |
0 |
свободные концы |
|
|
Код провода |
80 |
металлорукав, IP65 |
|
|
НСХ |
Pt100 |
|
|
|
Класс допуска и схема подключения |
В3 |
класс В, 3-х проводная схема подключения |
|
|
Материал защитной оболочки |
С10 |
сталь 12Х18Н10Т |
|
|
Диаметр рабочей части |
3 |
мм |
|
|
Длина монтажная L |
150 |
мм |
|
|
Длина провода ℓ |
3000 |
мм |
|
