Термометры сопротивления ТСПТ 305 предназначены для измерения температуры рабочей зоны термопласт автоматов и на линиях производства химического волокна.
Комплектуются удлинительными проводами в оболочке из стеклонити, армированными гальванизированной стальной проволокой. Для подключения к измерительной цепи могут комплектоваться адаптерами АТС.
|

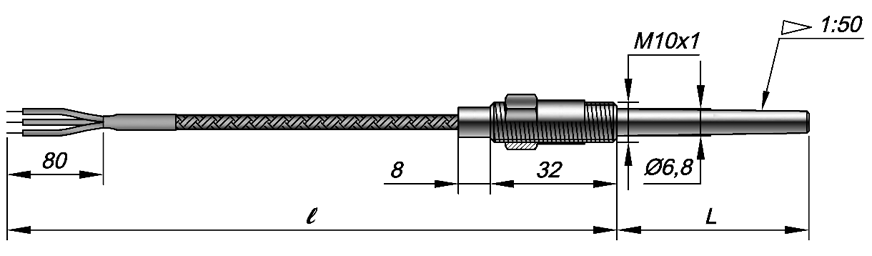

Схема соединений |
2-х проводная |
класс допуска В, С(см. пункт 9 на стр. 6-5) |
|||
|
3-х проводная |
класс допуска А, В, С |
||||
|
4-х проводная |
|||||
|
Вибростойкость ГОСТ Р 52931 |
группа V3 |
||||
|
Сейсмостойкость MSK-64 |
9 баллов при уровне установки над нулевой отметкой до 70 м |
||||
|
Климатическое исполнение ГОСТ 15150 |
УХЛ2.Температура окружающей среды: |
-60..+120ºС для изделий общего назначения |
|||
|
Поверка |
- ГОСТ 8. 461-2009; |
||||
|
Время термической реакции |
Не превышает 16 сек. |
||||
|
Вероятность |
Назначенный срок службы |
Средний срок |
Гарантийный срок |
||
|
0,95 за 40 000 часов |
5 лет |
10 лет |
5 лет |
||
Тип ТС |
Диаметр чехла, мм |
Материал чехла |
Группа |
Класс |
Температура |
ИМП |
Средний срок службы |
|
ТСПТ |
Чехол |
Л(латунь) |
I |
A, B, С |
– 50…+300 |
5 лет |
10 лет |
|
ТСПТ |
|
|
305 |
— |
0 |
70 |
— |
Pt100 |
— |
В |
3 |
— |
Л |
— |
6 |
— |
L |
/ |
l |
|
|
1 |
|
2 |
3 |
|
4 |
5 |
|
6 |
|
7 |
8 |
|
9 |
|
10 |
|
11 |
|
12 |
|
|
Поле |
Наименование |
Код |
Описание |
||
|
1 |
Тип датчика |
ТСПТ |
Термометр сопротивления платиновый |
||
|
2 |
Вид взрывозащиты |
Не заполнено |
электрооборудование общего назначения |
||
|
3 |
Модификация |
305 |
см. эскизы на стр. …. |
||
|
4 |
Узел коммутации |
0 |
свободные концы 50мм |
IP40 |
общего назначения |
|
2 |
вилка мини-разъема |
||||
|
4 |
вилка стандарт-разъема |
||||
|
5 |
Узел коммутации модификаций») |
70 |
изоляция проводников и наружная оболочка из стеклонити / наружное армирование из гальванизированной стальной проволоки. IP40 |
||
|
6 |
НСХ |
50П, 100П, Pt100, Pt500, |
НСХ в соответствии с ГОСТ 6651-2009 |
||
|
7 |
Класс допуска |
А, В, С |
Класс допуска по ГОСТ 6651-2009 |
||
|
8 |
Схема соединения |
3, 4 |
3-х и 4-х проводная схема подключения для класса АА, А |
||
|
2, 3, 4 |
2-х, 3-х, 4-х проводная схема подключения для класса В, С |
||||
|
9 |
Материал оболочки |
Л |
латунь |
||
|
10 |
Наружный диаметр, мм |
6,8 |
форма коническая, угол 1:50 |
||
|
11 |
Монтажная длина L |
30÷80 |
указать размер в мм |
||
|
12 |
Длина удлинительного провода ℓ |
100÷4000 |
указать размер в мм,: 500, 1000, 2000 3150 и более |
||
|
ТСПТ 305 – 070– Pt100 – В3 – Л– 6– 80/ 500
|
Вид изделия |
ТСПТ |
термометр сопротивления платиновый |
|
Взрывозащита |
- |
Общепромышленный |
|
|
Модификация |
305 |
|
|
|
Код провода |
070 |
оболочка из стеклонити, IP40 |
|
|
НСХ |
Pt100 |
|
|
|
Класс допуска и сх. подключения |
В3 |
класс В, сх. 3-х проводная |
|
|
Материал защитной оболочки |
Л |
Латунь |
|
|
Диаметр рабочей части |
6 |
6 мм |
|
|
Длина монтажная L |
80 |
мм |
|
|
Длина до головкиℓ |
500 |
мм |
