Модификации 01.16. Предназначены для измерения температуры высокотемпературных газообразных сред, не разрушающих материал защитного чехла.
Датчики модификации 01.16 имеют составные металлические чехлы. Составные чехлы рекомендуются для сокращения расхода жаростойкой трубы и снижения стоимости датчика. Рабочая часть чехла длиной ℓ=800 мм или ℓ=1000 мм выполняется из жаростойкого сплава ХН45Ю – из жаростойкой стали AISI310. Две части чехла свариваются аргоно-дуговой сваркой. Место сварки во время эксплуатации должно находиться при температуре не выше 1000°С.

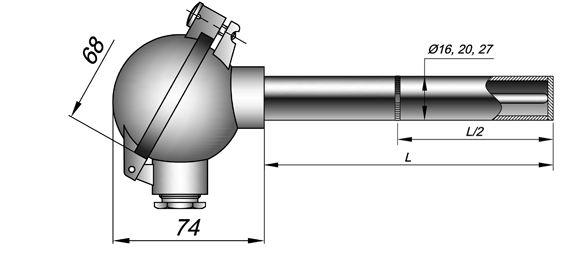

Конструкция рабочих зон датчиков для разных диаметров защитного чехла представлена на рисунках. Так как внутренний защитный чехол выполнен из керамики, необходимо при установке и эксплуатации избегать механических ударов датчика. Разрушение керамического чехла приводит к быстрому разрушению термоэлектродов термопреобразователей.
Для подключения к измерительной цепи термопреобразователи могут комплектоваться термопарными адаптерами АТхх.
Для монтажа термопреобразователей на объекте используются передвижные штуцера ЮНКЖ 031, ЮНКЖ 041 или фланцы монтажные передвижные ЮНКЖ 030 (см. раздел "Монтажная арматура ЮНКЖ").
Датчики ТППТ и ТПРТ модификации 01.16 могут иметь вид взрывозащиты 0ExiaIICT6 X по ГОСТ 30852.10-2002.
В клеммные головки модификаций 01.16 могут устанавливаться измерительные преобразователи с унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus.
Рабочий спай |
один |
Изолированный(ых) |
||
два |
||||
Вибростойкость ГОСТ Р 52931 |
группа L3 |
|||
Номинальное (условное) давление |
1,0 МПа при комплектации их передвижным штуцером ЮНКЖ 031, ЮНКЖ 041 или монтажным фланцем ЮНКЖ 030 |
|||
Климатическое исполнение ГОСТ 15150 |
УХЛ2. Температура окружающей среды: |
-60..+120ºС для датчиков общего назначения |
||
-60..+85 ºС для исполнения Exi с аналоговым сигналом |
||||
-55..+85ºС для изделий с выходным сигналом 4-20мА/HART |
||||
Поверка |
- ГОСТ 8.338-2013 - для датчиков с монтажной длиной от 250 мм без установленных измерительных преобразователей. - «Датчики температуры ТППТ, ТПРТ, ТПВР, ТППТ Ex, ТПРТ Ex. Методика поверки» для датчиков температуры ТППТ, ТПРТ, ТППТ Ex, ТПРТ Ex с установленными измерительными преобразователями и для датчиков температуры ТПВР. |
|||
Показатель тепловой инерции |
для диаметра Ø7мм, Ø10мм: 50 с. |
|||
для диаметра Ø20мм: 180 с. |
||||
для диаметра Ø25мм÷Ø40мм: 300 с. |
||||
Диаметр термоэлектродов |
Обозначение |
Диаметр положительного термоэлектрода, мм |
Диаметр отрицательного термоэлектрода , мм |
|
А |
0.5 |
0.5 |
||
В |
0.4 |
0.5 |
||
С |
0.4 |
0.4 |
Показатели надежности
Группа условий эксплуатации |
Вероятность безотказной работы |
Назначенный срок службы |
Средний срок службы |
Гарантийный срок эксплуатации |
II1 |
0,85 за 16 000 часов |
2 года |
4 года |
2 года |
III1 |
0,85 за 8 000 часов |
1 год |
2 года |
1 год |
IV |
Не нормирована |
Не нормирован |
Не нормирован |
Не нормирован |
1 – эксплуатация датчиков температуры в окислительной и инертной атмосфере при отсутствии воздействия веществ, относящихся к платиновым ядам. |
Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и цифровым сигналом по протоколу HART, указаны с учетом вклада погрешности компенсации холодных спаев.
Выходной сигнал |
Условное обозначение |
Пределы допускаемой погрешности |
Выходной сигнал |
Условное обозначение |
Пределы допускаемой погрешности |
4-20мА |
1Т25 |
±0,25% ∙tn* или ±2,3°С |
4-20мА +HART |
1Н15 |
±0,15% ∙tn* или ±1,5°С |
2Т40 |
±0,4% ∙tn* или ±2,5°С |
2Н30 |
±0,3% ∙tn* или ±2°С |
||
3Т60 |
±0,6% ∙tn* или ±4,5°С |
3Н60 |
±0,6% ∙tn* или ±4,5°С |
||
Т100 |
±1,0% ∙tn* или ±10°С |
Н100 |
±1% ∙tn* или ±10°С |
* - tn (диапазон настройки датчика) необходимо умножить на указанное значение в %. Выбрать большее значение.
Тип датчика температуры |
Диаметр чехла |
Материал чехла |
Группа условий эксплуатации |
Температура применения, °С |
Интервал между поверками |
Средний срок службы |
ТППТ
|
10 |
Т45 |
II |
0…1100 |
2 года |
4 года |
20 |
||||||
10 |
Т45 |
III |
0…1250 |
1 год |
2 года |
|
20 |
||||||
7 |
Т18 |
0…1000 |
||||
7 |
Т18 |
IV |
0…1100 |
Не нормирован |
Не нормирован |
|
ТПРТ |
20 |
Т45 |
II |
600…1200 |
2 года |
4 года |
10 |
Т45 |
III |
600…1250 |
1 год |
2 года |
|
20 |
||||||
10 |
Т45 |
IV |
600…1300 |
Не нормирован |
Не нормирован |
|
20 |
ТППТ |
(R) |
|
Exi |
01.16 |
— |
А |
23 |
— |
А |
1 |
Т50 |
— |
И |
2 |
— |
Т45 |
— |
20 |
— |
L |
|
1 |
2 |
|
3 |
4 |
|
5 |
6 |
|
7 |
8 |
9 |
|
10 |
11 |
|
12 |
|
13 |
|
14 |
|
Поле |
Наименование |
Код |
Описание |
|||
1 |
Тип датчика |
ТППТ, ТПРТ, ТПВР |
Термопреобразователь проволочный |
|||
2 |
НСХ |
Не заполнено |
ПП(S) по ГОСТ Р 8.585-2001 |
ТППТ |
||
R |
ПП(R) по ГОСТ Р 8.585-2001 |
|||||
Не заполнено |
ПР(B) по ГОСТ Р 8.585-2001 |
ТПРТ |
||||
Не заполнено |
Тип С по ASTM E230 |
ТПВР |
||||
A1, A2, A3 |
ВР(A-1), ВР(A-2), ВР(A-3) по ГОСТ Р 8.585-2001 |
|||||
3 |
Вид взрывозащиты |
Не заполнено |
электрооборудование общего назначения |
ТППТ, ТПРТ, ТПВР |
||
Exi |
0ExiaIICT6 X |
ТППТ, ТПРТ |
||||
4 |
Модификация |
01.16 |
С металлических защитным составным чехлом, без монтажных элементов |
|||
5 |
Кабельный ввод |
0 |
штатный кабельный ввод |
|||
А-Z |
Специализированный кабельный ввод (см. раздел «Узлы коммутации датчика») |
|||||
6 |
Узел коммутации |
20, 22 |
алюминиевая головка с защелкой |
|||
21, 23; 24; 25; 26; 28 |
алюминиевая головка с винтом или крышкой на резьбе |
|||||
7 |
Типоразмер термоэлектродов |
A |
Положительный Ø0.5мм |
Отрицательный Ø 0.5мм |
||
B |
Положительный Ø 0.4мм |
Отрицательный Ø 0.5мм |
||||
C |
Положительный Ø 0.4мм |
Отрицательный Ø 0.4мм |
||||
8 |
Класс допуска |
Не заполнено |
|
ТПВР |
||
1, 2 |
По ГОСТ Р 8.585-2001 |
ТППТ |
||||
2, 3 |
ТПРТ |
|||||
9 |
Выходной сигнал, условное обозначение точности измерительного преобразователя, см. табл. 2 на стр. 5-4 |
Не заполнено |
аналоговый сигнал (mV) в соответствии с НСХ |
|||
Т25 |
4-20 мА |
для класса допуска 1 |
||||
Т40 |
для класса допуска 2 |
|||||
Т60 |
для класса допуска 3 |
|||||
H15 |
4-20 мА +HART |
для класса допуска 1 |
||||
Н30 |
для класса допуска 2 |
|||||
Н60 |
для класса допуска 3 |
|||||
10 |
Исполнение рабочего спая |
И |
изолированный спай |
|||
11 |
Количество пар |
Не заполнено |
1 пара термоэлектродов |
|||
2 |
2 пары термоэлектродов (2 спая) |
|||||
12 |
Материал защитного чехла |
Т45 |
Сплав ХН45Ю |
|||
13 |
Наружный диаметр |
20 |
для чехла из Т45 |
|||
14 |
Монтажная длина L, мм |
1250÷2000 |
Для Ø 20мм |
|
ТППТ Exi01.16 - А23 - A1H15 - И – Т45 - 20 – 800 |
||
Вид изделия |
ТП |
Термопара платиновая |
|
НСХ |
ПТ |
ПП(S) по ГОСТ Р 8.585 |
|
Взрывозащита |
Exi |
0ExiaIICT6 X |
|
Модификация |
01.06 |
без монтажных элементов |
|
Кабельный ввод |
А |
под РЗЦХ DN15 |
|
Коммутация (код головки) |
21 |
IP66 |
|
Диаметр термоэлектродов |
А |
0.5 / 0.5 мм |
|
Класс допуска |
1 |
первый класс |
|
Выходной сигнал (класс точности) |
Н15 |
4-20мА, HART (0,15%) |
|
Вид спая |
И |
изолированный |
|
Материал защитной оболочки |
Т45 |
сплав ХН45Ю |
|
Диаметр рабочей части |
20 |
мм |
|
Длина монтажная |
800 |
мм |
