Рабочий спай

один

Изолированный(ых)

два

Вибростойкость ГОСТ Р 52931

группа L3

Номинальное (условное) давление

0,4 МПа

Климатическое исполнение ГОСТ 15150

УХЛ2.

Температура окружающей среды:

-60..+120ºС для изделий общего назначения

-60..+85 ºС для исполнения Ex с аналоговым сигналом

-55..+85ºС для всех изделий с выходным сигналом 4-20мА/HART

Поверка

- ГОСТ 8.338-2013 - для датчиков с монтажной длиной от 250 мм без установленных измерительных преобразователей.

 - «Датчики температуры ТППТ, ТПРТ, ТПВР, ТППТ Ex, ТПРТ Ex. Методика поверки» для датчиков температуры с установленными измерительными преобразователями и для датчиков температуры ТПВР.

Показатель тепловой инерции

50 с для диаметра Ø10мм, Ø12мм

одинарный чехол без засыпки Al₂O₃

К795, К799

100 с для диаметра Ø20мм

двойной чехол с засыпкой Al₂O₃

110 с для диаметра Ø24мм

120 с для диаметра Ø15мм

двойной чехол без засыпки Al₂O₃

240 с для диаметра Ø22мм

Кк90

Диаметр термоэлектродов

Обозначение

Диаметр положительного термоэлектрода, мм

Диаметр отрицательного термоэлектрода, мм

А

0.5

0.5

В

0.4

0.5

С

0.4

0.4

Группа условий

эксплуатации

Вероятность

безотказной работы

Назначенный срок службы

Средний срок

службы

Гарантийный срок

эксплуатации

II¹

0,85 за 16 000 часов

2 года

4 года

2 года

III¹

0,85 за 8 000 часов

1 год

2 года

1 год

IV

Не нормирована

Не нормирован

Не нормирован

Не нормирован

¹ – эксплуатация датчиков температуры в окислительной и инертной атмосфере при отсутствии воздействия веществ, относящихся к платиновым ядам.

Тип

датчика

температуры

Материал

чехла

Группа условий эксплуатации

Температура

применения, °С

Интервал между поверками

Средний срок службы

ТППТ

К795, К799, Кк90

II

0…1100

2 года

4 года

К795, К799, Кк90

III

0…1300

1 год

2 года

К795

IV

0…1600

Не нормирован

К799

0…1600

Кк90

0…1350

ТПРТ

К795, К799, Кк90

II

600…1200

2 года

4 года

К795, К799

III

600…1600

1 год

2 года

Кк90

600…1350

К799

IV

600…1800

Не нормирован

ТПВР

Кк90

IV

600…1350

Не нормирован

ТППТ

(R)

22.21

—

0

23

—

А

1

—

И

2

—

К799

—

20

—

L

/

l_К

1

2

3

4

5

6

7

8

9

10

11

12

13

 Поле

Наименование

Код

Описание

1

Тип датчика

ТППТ, ТПРТ, ТПВР

Термопреобразователь проволочный

2

НСХ

Не заполнено

ПП(S) по ГОСТ Р 8.585-2001

ТППТ

R

ПП(R) по ГОСТ Р 8.585-2001

Не заполнено

ПР(B) по ГОСТ Р 8.585-2001

ТПРТ

Не заполнено

Тип С по ASTM E230

ТПВР

A1, A2, A3

ВР(A-1), ВР(A-2), ВР(A-3) по ГОСТ Р 8.585-2001

3

Модификация

22.21

С керамическим защитным чехлом, без монтажных элементов. Армирующая труба из стали AISI 310. С двумя внутренними защитными керамическими чехлами

4

Кабельный ввод

0

штатный кабельный ввод

А-Z

Специализированный кабельный ввод (см. раздел «Узлы коммутации датчика»)

5

Узел коммутации
датчика (см. раздел «Узлы коммутации датчика»)

20, 22

алюминиевая головка с защелкой

21, 23; 24; 25; 26; 28

алюминиевая головка с винтом или крышкой на резьбе

6

Типоразмер термоэлектродов

A

Положительный Ø0.5мм

Отрицательный Ø 0.5мм

B

Положительный Ø 0.4мм

Отрицательный Ø 0.5мм

C

Положительный Ø 0.4мм

Отрицательный Ø 0.4мм

7

Класс допуска

Не заполнено

ТПВР

1, 2

По ГОСТ Р 8.585-2001

ТППТ

2, 3

ТПРТ

8

Исполнение рабочего спая

И

изолированный спай

9

Количество пар
термоэлектродов

Не заполнено

1 пара термоэлектродов

2

2 пары термоэлектродов (2 спая)

10

Материал защитного чехла

К₇₉₅

Алюмооксидная керамика С795

К₇₉₉

Алюмооксидная керамика С799

Кк₉₀

Карбид кремния газоплотный

11

Наружный диаметр, мм

10, 12

для чехла из К₇₉₅, К₇₉₉

15, 24

для чехла из К₇₉₉

20

для чехла из К₇₉₅, К₇₉₉

22

для чехла из Кк₉₀

12

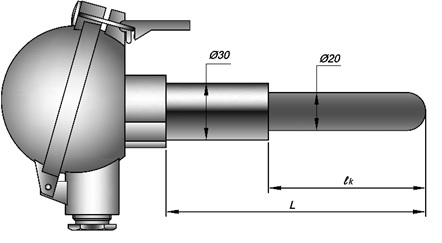

Монтажная длина L

500÷2000

мм

13

Длина керамической части, lк

100÷1250

мм, для чехла из К₇₉₅, К₇₉₉

100÷600

мм, для чехла из Кк₉₀

ТППТ 22.21-А20-А1-И-К799-20-1000/400

Вид изделия

ТП

Термопара платиновая

НСХ

ПТ

ПП(S) по ГОСТ Р 8.585

Взрывозащита

-

Общепромышленный

Модификация

22.21

без монтажных элементов, с двумя внутренними защитными курамическими чехлами

Кабельный ввод

А

под РЗЦХ DN15

Коммутация (код головки)

20

IP65

Диаметр термоэлектродов

А

0.5 / 0.5 мм

Класс допуска

1

первый класс

Выходной сигнал (класс точности)

-

аналоговый

Вид спая

И

изолированный

Материал защитной оболочки

К799

керамика К799

Диаметр рабочей части

20

мм

Длина монтажная L

1000

мм

Длина керамического чехла ℓ_к

400

мм
