Термопреобразователи предназначены для измерения температуры высокотемпературных газообразных химически неагрессивных сред.

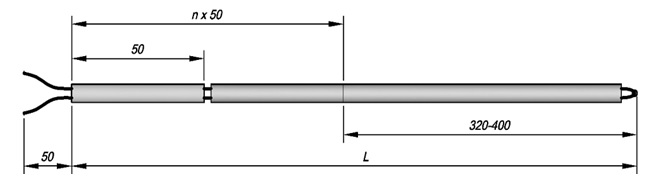

Термопара модификации ТППТ(ТПРТ, ТПВР) 01.01 бескорпусная. Для изоляции термоэлектродов термопары монтажной длиной менее или равной 400 мм используется цельная двухканальная соломка. При длине термопары свыше 400 мм цельная соломка дополняется до требуемой длины двухканальными бусами (длина бус – 50 мм).
Материал соломки и бус – алюмооксидная керамика. По желанию заказчика в качестве изолятора поставляется 2-х канальная соломка необходимой длины, материал соломки – алюмооксидная керамика (К799).
|
Рабочий спай |
один |
Открытый(ых) |
||
|
два |
||||
|
Вибростойкость ГОСТ Р 52931 |
группа L3 |
|||
|
Номинальное (условное) давление |
0,1МПа |
|||
|
Климатическое исполнение ГОСТ 15150 |
УХЛ2 |
Температура окружающей среды: -40..+200ºС |
||
|
Поверка |
- ГОСТ 8.338-2013 - для датчиков с монтажной длиной от 250 мм без установленных измерительных преобразователей. - «Датчики температуры ТППТ, ТПРТ, ТПВР, ТППТ Ex, ТПРТ Ex. Методика поверки» для датчиков температуры ТППТ, ТПРТ, ТППТ Ex, ТПРТ Ex с установленными измерительными преобразователями и для датчиков температуры ТПВР. |
|||
|
Показатель тепловой инерции |
Не превышает 1 с. |
|||
|
Диаметр термоэлектродов |
Обозначение |
Диаметр положительного термоэлектрода, мм |
Диаметр отрицательного термоэлектрода , мм |
|
|
А |
0.5 |
0.5 |
||
|
В |
0.4 |
0.5 |
||
|
С |
0.4 |
0.4 |
||
Показатели надежности
|
Группа условий эксплуатации |
Вероятность безотказной работы |
Назначенный срок службы |
Средний срок службы |
Гарантийный срок эксплуатации |
|
II1 |
0,85 за 16 000 часов |
2 года |
4 года |
2 года |
|
III1 |
0,85 за 8 000 часов |
1 год |
2 года |
1 год |
|
IV |
Не нормирована |
Не нормирован |
Не нормирован |
Не нормирован |
|
1 – эксплуатация датчиков температуры в окислительной и инертной атмосфере при отсутствии воздействия веществ, относящихся к платиновым ядам. |
||||
|
Тип датчика температуры |
Температура применения, °С |
Группа условий эксплуатации |
Интервал между поверками |
Дрейф за ИМП, °С |
|
ТППТ
|
0…1100 |
II |
2 года |
± 1 |
|
0…1200 |
III |
1 год |
± (1,0 + 0,003 · (|t|-1100) |
|
|
0…1300 |
± (0,002 · |t|) |
|||
|
0…1600 |
IV |
Не нормирован |
Не нормирован |
|
|
ТПРТ |
600…1200 |
II |
2 года |
± (0,0025 · |t|) |
|
600…1400 |
III |
1 год |
± (0,0025 · |t|) |
|
|
600…1600 |
± (0,005 · |t|) |
|||
|
600…1800 |
IV |
Не нормирован |
Не нормирован |
|
|
ТПВР |
600…1800 |
IV |
Не нормирован |
Не нормирован |
|
ТППТ |
|
R |
01.01 |
— |
000 |
— |
А |
1 |
|
— |
О |
2 |
— |
К795 |
— |
4 |
— |
L |
|
1 |
|
2 |
3 |
|
4 |
|
5 |
6 |
7 |
|
8 |
9 |
|
10 |
|
11 |
|
12 |
|
Поле |
Наименование |
Код |
Описание |
|||
|
1 |
Тип датчика |
ТППТ, ТПРТ, ТПВР |
Термопреобразователь проволочный |
|||
|
2 |
НСХ |
Не заполнено |
ПП(S) по ГОСТ Р 8.585-2001 |
ТППТ |
||
|
R |
ПП(R) по ГОСТ Р 8.585-2001 |
|||||
|
Не заполнено |
ПР(B) по ГОСТ Р 8.585-2001 |
ТПРТ |
||||
|
Не заполнено |
Тип С по ASTM E230 |
ТПВРТ |
||||
|
A1, A2, A3 |
ВР(A-1), ВР(A-2), ВР(A-3) по ГОСТ Р 8.585-2001 |
|||||
|
3 |
Модификация |
01.01 |
Термопара без защитного чехла (термоэлемент) |
|||
|
4 |
Узел коммутации |
000 |
свободные концы |
|||
|
5 |
Типоразмер термоэлектродов |
A |
Положительный Ø0.5мм |
Отрицательный Ø 0.5мм |
||
|
B |
Положительный Ø 0.4мм |
Отрицательный Ø 0.5мм |
||||
|
C |
Положительный Ø 0.4мм |
Отрицательный Ø 0.4мм |
||||
|
6 |
Класс допуска |
1, 2 |
По ГОСТ Р 8.585-2001 |
ТППТ |
||
|
2, 3 |
ТПРТ |
|||||
|
2, 3 |
По ГОСТ Р 8.585-2001, для типа С по ASTM E230 |
ТПВРТ |
||||
|
7
|
Выходной сигнал, |
Не заполнено |
аналоговый сигнал (mV) в соответствии с НСХ |
|||
|
8 |
Исполнение рабочего спая |
О |
Открытый спай |
|||
|
9 |
Количество пар |
Не заполнено |
1 пара термоэлектродов |
|||
|
2 |
2 пары термоэлектродов (2 спая) |
|||||
|
3 |
2 пары термоэлектродов (3 спая) |
|||||
|
10 |
Материал защитного чехла |
К799 |
Алюмооксидная керамика 99%, газоплотная |
|||
|
11 |
Наружный диаметр |
4 или 3 |
мм |
|||
|
12 |
Монтажная длина |
250÷10000 |
мм |
|||
|
ТППТ 01.01 – 000 – С1 – 0 – К799 – 4 – 800
|
Вид изделия |
ТП |
Термопреобразователь проволочный |
|
НСХ |
ПП |
Тип S |
|
|
Взрывозащита |
― |
общего назначения |
|
|
Модификация |
01.01 |
без монтажных элем. |
|
|
Узел коммутации датчика |
000 |
свободные концы |
|
|
Типоразмер термоэлектродов |
С |
0,4мм/0,4 мм |
|
|
Класс допуска |
1 |
первый класс |
|
|
Вид спая, количество пар |
О |
Один, открытый |
|
|
Материал оболочки |
К799 |
Керамика С799 |
|
|
Диаметр оболочки |
4 |
мм |
|
|
Длина монтажная L |
800 |
мм |
|
|
ТППТ(R) 01.01 – 000 – А1 – 0 – К799 – 4 –1000
|
Вид изделия |
ТП |
Термопреобразователь проволочный |
|
НСХ |
ПП(R) |
Тип R |
|
|
Взрывозащита |
― |
общего назначения |
|
|
Модификация |
01.01 |
без монтажных элем. |
|
|
Узел коммутации датчика |
000 |
свободные концы |
|
|
Типоразмер термоэлектродов |
А |
0,5мм/0,5 мм |
|
|
Класс допуска |
1 |
первый класс |
|
|
Вид спая, количество пар |
О |
Один, открытый |
|
|
Материал оболочки |
К799 |
Керамика С799 |
|
|
Диаметр оболочки |
4 |
мм |
|
|
Длина монтажная L |
1000 |
мм |
