Измерительный преобразователь NCS-TT106H/F/P-R

Преобразователи измерительные (далее по тексту - преобразователи) производства компании Microcyber (Китай) предназначены для непрерывного преобразования сигнала, поступающего от первичного преобразователя датчиков температуры КТхх, ТПхх и ТСхх в унифицированный выходной сигнал постоянного тока 4-20 мА (соответствует требованиям ГОСТ 26.011-80) и (или) цифровой сигнал по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus. Измерительные преобразователи NCS-TT106H-R имеют два независимых измерительных канала с функцией горячей замены.

Преобразователи устанавливаются на DIN-рейку или клеммную коробку.

Смотреть полностью

Технические характеристики

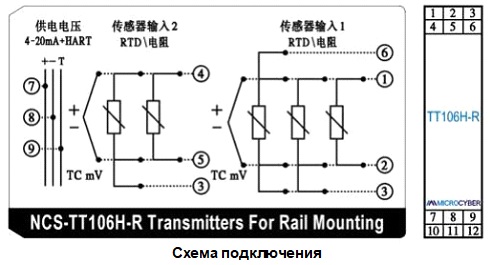

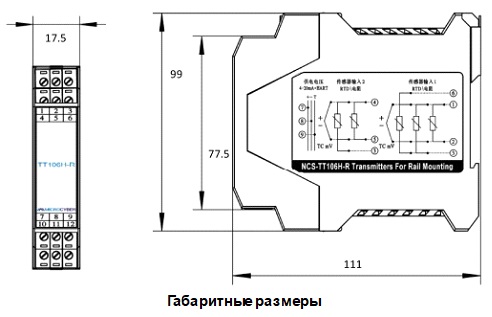

Размер корпуса	111х99х17,5мм
Вибростойкость IEC 60068-2-6	2÷100Hz, 4G
Напряжение питания постоянного тока	NCS-TT106H-R от 11÷35В (от 11÷30В в Ех исполнении) NCS-TT106F/P-R от 9÷32В (от 9÷17,5В в Ех исполнении)
Гальваническая развязка	1,0кВ
Взрывозащита	0Ex ia IIC T6…T4 Ga Х Ex ib IIIC T70°С…T105°С Db X (2)
Электромагнитная совместимость	NAMUR NE 21
Диагностика ошибок датчика	В соответствии с NAMUR NE 43, NE 107
Уровень безопасности по МЭК (IEC) 61508	SIL 2
Степень защиты от грязи и пыли	IP40 – корпус IP00 – клеммы
Номинальный измерительный ток при работе с термометрами сопротивления	0.2мА

Варианты исполнения

Настройка и конфигурирование

Конфигурирование преобразователей всех моделей может быть осуществлено при помощи USB модема NCS-HM105 HART Modem с программным обеспечением (ПО) - HARTMPT. ПО HARTMPT входит в состав поставки модема NCS-HM105 HART Modem либо предоставляется бесплатно. Возможна настройка любым переносным HART коммуникатором, либо HART-модемом, подключенным к персональному компьютеру. Необходимые для этого библиотеки расположены на сайте производителя (https://www.microcybers.com/services/).

Допустимо применять открытое программное средство - PACTWARE, предназначенное для работы и конфигурирования устройств с HART протоколом. Необходимые для этого библиотеки также есть на сайте компании Microcyber.

Поверка преобразователей измерительных производится по документу «Преобразователи измерительные NCS. Методика поверки РТ-МП-1023-442-2022», утвержденному ФБУ «Ростест-Москва» 10.02.2023г.

Поддерживаемые НСХ датчиков, возможные диапазоны настройки и метрологические характеристики приведены в следующей таблице

Код заказа	НСХ	Min диапазон настройки преобразователя, °С	Возможный диапазон настройки, °С	Предел допускаемой основной абсолютной погрешности преобразования *	Предел допускаемой основной приведенной погрешности преобразования (% от диапазона измерений) *	Схема подключения ТСхх
NCS-TT106H/F/P-R	Pt100, Pt1000,		-200÷850	±0,1°С	±0,05	2х, 3х, 4х проводная схема
	50М, 100М		-50÷150	±0,1°С		2х, 3х, 4х проводная схема
	ХА		-200 ÷ 1372	±0,5°С		-—
	НН		-190 ÷ 1300
	ЖК		-190 ÷ 1200
	ПП (S, R)		0 ÷ 1768	±1°С
	ПР		+500 ÷ 1810	±1°С

Код заказа	Тип первичного преобразователя датчика температуры	Диапазон преобразования **t_n, °С**	Пределы допускаемой дополнительной абсолютной погрешности, °С
NCS-TT106H/F/P-R	ХА, НН, ЖК	Во всем диапазоне	± 0,01
			± 0,002 % · t_n
	ПП (S, R)		± 0,05% · t_n
	ПР(В)
	Термопреобразователь сопротивления		± 0,005
			± 0,005 % · t_n

Стабильность метрологических характеристик

Обозначение преобразователя	НСХ	Дрейф преобразователя, °С
NCS-TT106H/F/P-R	Pt100, 100М	± 0,003 · t_n
	Pt1000, 50М	± 0,005 · t_n
	ХА	± 0,025 · t_n
	НН	± 0,015 · t_n
	ЖК	± 0,01 · t_n
	ПП (S, R)	± 0,023 · t_n
	ПР	± 0,05 · t_n

t_n= t_max– t_min,где t_max и t_min – верхний и нижний пределы диапазона преобразования
