От неопределенностик стабильности

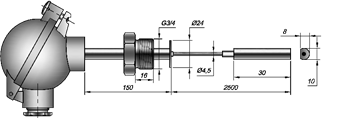

01.33
010
29
21
23
26
16
28
01.33
Чувствительным элементом всех модификаций датчиков температуры КТхх является модификация 01.01.
Предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла.
Датчики модификаций 01.33 рекомендуется применять для измерения температуры поверхностей твердых тел.
Допускается изгибать кабельную часть датчиков для размещения рабочего спая в требуемой зоне измерения. Радиус гиба не менее 5 диаметров кабеля.
Датчики могут иметь вид взрывозащиты 0ExiaIICТ4...T6 X или 1ExdIICТ4...T6 по ГОСТ 30852.10-2002.
Вклеммные головки могут устанавливаться измерительные преобразователис унифицированным выходным сигналом постоянного тока 4-20мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus.Для удобства подключение проводов к ИП рекомендуется использовать головки вариантов модификаций 16, 23, 28.Клеммные головки оснащаются штатным либо специализированным кабельным вводом.
|
Рабочий спай |
один |
Изолирован(ы) или |
||
|
два |
||||
|
Вибростойкость |
группа V3 |
|||
|
Номинальное (условное) давление |
6,3 МПа | |||
|
Сейсмостойкость MSK-64 |
9 баллов при уровне установки над нулевой отметкой до 70 м |
|||
|
Климатическое исполнение ГОСТ 15150 |
УХЛ2.Температура окружающей среды: |
-60..+120ºС для изделий общего назначения |
||
|
-60..+85 ºС для исполнения Ex с аналоговым сигналом |
||||
|
-55..+85ºС для изделий с унифицированным выходным сигналом |
||||
|
Поверка |
- МИ 3090-2007 – для датчиков с монтажной длиной от 20 до 250 мм, без измерительных преобразователей; |
|||
Показатель тепловой инерции τ 0,63:
|
Вид рабочего спая |
Показатель тепловой инерции датчика в зависимости от диаметра, сек |
||||
|
d=3,0 |
d = 4,0 |
d = 4,5; 4,6 |
d = 5,0 |
d = 6,0 |
|
|
Изолированный от оболочки |
1,0 |
1,5 |
2,0 |
3,0 |
4,0 |
|
Неизолированный от оболочки |
0,5 |
1,0 |
1,0 |
1,5 |
2,0 |
|
Группа условий эксплуатации |
Вероятность безотказной работы |
Назначенный срок службы |
Средний срок службы |
Гарантийный срок эксплуатации |
|
I |
0,95 за 40 000 часов |
5 лет |
10 лет |
5 лет |
|
II |
0,95 за 16 000 часов |
2 года |
4 года |
2 года |
|
III |
0,95 за 8 000 часов |
1 год |
2 года |
1 год |
|
IV |
Не нормирована |
Не нормирован |
Не нормирован |
Не нормирован |
Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и цифровым сигналом по протоколу HART, указаны с учетом вклада погрешности компенсации холодных спаев.
|
Выходной сигнал |
Условное обозначение |
Пределы допускаемой погрешности |
Выходной сигнал |
Условное обозначение |
Пределы допускаемой погрешности |
|
4-20мА |
к0Т40 |
±0,4% ∙tn* или ±1,5°С |
4-20мА+HART |
к1Н25 |
±0,25%∙ tn или ±0,9°С; |
|
к1Т50 |
±0,5%∙ tn или ±2,0°С |
к0Н40 |
±0,4%∙ tn или ±1,2°С; |
||
|
к2Т80 |
±0,8%∙ tn или ± 2,5°С |
к1Н50 |
±0,5%∙ tn или ±1,7°С; |
||
|
к2Н80 |
±0,8%∙ tn или ± 2,5°С |
|
Тип КТ |
Температура |
Группа условий эксплуатации |
Интервал между Поверками |
Выбор кабеля |
|
|
Диаметр оболочки |
Материал оболочки |
||||
|
КТХА |
– 40 .. + 600 |
I |
5 лет |
3; 4,5; 6 |
С321; С316; T310; Т446; T600 |
|
– 40 ..+ 800 |
II |
2 года |
3; 4,5; 6 |
С321 |
|
|
– 40..+ 900 |
3; 4,5; 6 |
С316; T310; T600 |
|||
|
– 40..+ 1000 |
III |
1 год |
3 |
T310; Т446; T600 |
|
|
– 40..+ 1100 |
4,5; 6 |
T310; Т446; T600 |
|||
|
– 40..+ 1300 |
IV |
Не нормирован |
4,5; 6 |
T600 |
|
|
КТНН |
– 40 ..+ 800 |
I |
5 лет |
3; 4,5 |
Т310; Т600; Т740 |
|
– 200 ..+ 1000 |
II |
2 года |
3 |
T310; Т600 |
|
|
– 200 ..+ 1100 |
4,5 |
Т310; T600 |
|||
|
3; 4,5 |
Т740 |
||||
|
– 200 ..+ 1100 |
III |
1 год |
3 |
Т740, Т600 |
|
|
– 200 ..+ 1200 |
4,5 |
Т740 |
|||
|
– 40 ..+ 1300 |
IV |
Не нормирован |
4.5 |
Т740 |
|
|
КТХК |
– 40 ..+ 600 |
I |
5 лет |
3; 4; 4,6; 5; 6 |
С10 |
|
– 100 . + 800 |
II |
2 года |
3; 4; 4,6; 5; 6 |
||
|
КТЖК |
– 40 ..+ 760 |
II |
2 года |
3; 4,5 |
С321; С316 |
|
КТМК |
– 40 ..+ 200 |
II |
2 года |
3; 4,5 |
С10; С321 |
|
– 200 ..+ 370 |
III |
1 год |
|||
|
КТХА |
|
Exi |
01.33 |
— |
А |
21 |
— |
к1 |
H50 |
— |
И |
|
— |
Т310 |
|
— |
3 |
— |
L |
/ |
l |
|
|
|
1 |
|
2 |
3 |
|
4 |
5 |
|
6 |
7 |
|
8 |
9 |
|
10 |
11 |
|
12 |
|
13 |
|
14 |
|
15 |
|
Поле |
Наименование поля |
Код |
Описание |
||||
|
1 |
Тип датчика |
КТХА, КТХК, КТНН, КТЖК, КТМК |
кабельная термопара с НСХ по ГОСТ Р 8.585-2001 |
||||
|
2 |
Вид взрывозащиты |
Не заполнено |
электрооборудование общего назначения |
||||
|
Exi |
0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002 |
||||||
|
Exd |
1ExdIICT6, взрывонепроницаемая оболочка по ГОСТ 30852.10-2002 |
||||||
|
3 |
Модификация определяет |
01.33 |
Под приварку на оборудовании |
||||
|
4 |
Кабельный ввод |
0 |
штатный кабельный ввод |
Не допустимо для 1ExdIICT6 |
|||
|
А |
под небронированный кабель в металлорукаве РЗЦХ-15 |
||||||
|
В |
под небронированный кабель в металлорукаве МРПИ-15 |
||||||
|
C |
под небронированный кабель в металлорукаве DN18 |
||||||
|
D |
под небронированный кабель в металлорукаве DN20 |
||||||
|
E |
под небронированный кабель в металлорукаве DN12 |
||||||
|
F |
под трубный монтаж с с внутренней резьбой М20х1,5 |
||||||
|
G |
под трубный монтаж с выходом наружной резьбой G1/2 |
||||||
|
H |
под небронированный кабель диаметром 6,5÷14 мм |
||||||
|
I |
под небронированный кабель диаметром 3,2÷8,7 мм |
||||||
|
J |
под кабель диаметром внутренней/наружной оболочки: 6,1-11,7/9,5-15,9, бронированный однорядной проволочной броней |
||||||
|
К |
под кабель диаметром внутренней/наружной оболочки: 3,1-8,7 / 6,1-11,5, бронированный всеми типами брони |
||||||
|
L |
под кабель диаметром внутренней/наружной оболочки: 6,5-14 / 12,5-20,9, бронированный всеми типами брони |
||||||
|
5 |
Узел коммутации |
10; 13 |
пластиковая головка |
IP55 |
общего назначения |
||
|
15; 16; 17; 18; 19 |
алюминиевая головка |
IP66/IP68 |
1ExdIICT6 / 0ExiaIICT6 X |
||||
|
20; 22 |
алюминиевая головка |
IP65 |
общего назначения |
||||
|
14, 21; 23; 24; 25; 26; 28; 29 |
алюминиевая головка |
IP66 |
0ExiaIICT6Х или общ. назнач. |
||||
|
27 |
нержавеющая сталь |
IP66 |
0ExiaIICT6Х или общ. назнач |
||||
|
6 |
Условное обозначение класса датчика |
к0; к1; к2 |
Подробнее см. таблицу 5 стр 2-9 каталога |
||||
|
7 |
Выходной сигнал, условное обозначение точности измерительного преобразователя, см. табл. 5 на стр. 2-10 каталога |
Не заполнено |
аналоговый сигнал (mV) в соответствии с НСХ |
||||
|
Т40 |
Для головок клеммных >14 |
4-20 мА |
для к0 |
||||
|
Т50; Т70 |
для к1 |
||||||
|
Т80; Т100 |
для к2 |
||||||
|
Н25 |
4-20 мА +HART |
Индивидуальна калибровка датчика (к1) |
|||||
|
Н40 |
для к0 |
||||||
|
Н50 |
для к1 |
||||||
|
Н80 |
для к2 |
||||||
|
8 |
Исполнение рабочего спая термопары |
Н |
неизолированный спай |
общего назначения |
|||
|
И |
изолированный спай |
1ExdIICT6 / 0ExiaIICT6 X / общего назнач. |
|||||
|
9 |
Количество пар |
Не заполнено |
1 пара термоэлектродов |
||||
|
2 |
2 пары термоэлектродов (2 спая) |
||||||
|
10 |
Материал наружной оболочки кабеля |
С10 |
Сталь 12Х18Н10Т (только для КТХК) |
||||
|
С321 |
AISI 321 |
||||||
|
С316 |
AISI 316 |
||||||
|
Т310 |
AISI 310 |
||||||
|
Т446 |
AISI 446 |
||||||
|
Т600 |
INCONEL 600 |
||||||
|
Т740 |
ALLOY 740 |
||||||
|
11 |
Толщина оболочки кабеля |
Не заполнено |
стандартная толщина оболочки (см. таблицу 1 введение) |
||||
|
Д |
двойная толщина оболочки (см. таблицу 1 введение) |
||||||
|
12 |
Наружный диаметр |
3; 4; 4,5; 4,6; 5; 6 |
размер в мм по выбору Заказчика |
||||
|
13 |
Монтажная длина |
10÷100 000 |
монтажная длина L до рабочего конца в мм |
||||
|
14 |
Размер l от места уплотнения до головки |
Не заполнено |
если 120 мм или нет монтажных элементов |
||||
|
30÷500 |
указать размер в мм, если 120 мм не подходит |
||||||
|
15 |
Дополнительная информация/Типоразмер штуцера |
Не заполнено |
если штуцер М20х1,5 или отсутствует |
||||
|
Указать размер резьбы |
для всех остальных случаев |
||||||
|
30х10х6 |
Размер приварного элемента |
||||||
|
КТХА 01.33-021 – к1 – И – Т310 – 4,5 – 2000-30х10х6
|
Вид изделия |
КТ |
кабельный ТП |
|
НСХ |
ХА |
хромель-алюмель |
|
|
Взрывозащита |
― |
общего назначения |
|
|
Модификация |
01.33 |
под приварку |
|
|
Кабельный ввод |
0 |
штатный |
|
|
Коммутация (код головки, разъем) |
21 |
IP65 |
|
|
Класс допуска |
к1 |
первый класс |
|
|
Выходной сигнал (класс точности) |
― |
аналоговый |
|
|
Вид спая, количество пар |
И |
один, изолирован |
|
|
Материал оболочки кабеля |
Т310 |
сталь AISI 310 |
|
|
Диаметр кабеля |
4,5 |
мм |
|
|
Длина монтажная |
2000 |
мм |
|
|
Длина до головки |
― |
|
|
|
Размера приварного элемента |
30х10х6 |
30мм, 10мм, 6мм |
