01.05

Описание
Технические характеристики

01.05

Предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла. Рекомендуется применение в комплекте с гильзами защитными ЮНКЖ. Возможно применение без защитных гильз при отсутствии агрессивного химического и/или механического воздействия среды.

Для получения минимального времени термической реакции комплекта датчика с гильзой защитной, рекомендуется устанавливать датчики модификации 01.05 в гильзы с помощью штуцеров ЮНКЖ 031 либо ЮНКЖ 038.

Термопреобразователи модификации 01.05 имеют разборную конструкцию, состоящую из кабельного термочувствительного элемента (аналог ТП модификации 01.02) и защитного чехла. Для термопреобразователей высокотемпературного исполнения термочувствительные элементы изготавливаются с оболочкой из жаростойкой стали или сплава.

Датчики могут иметь вид взрывозащиты 0ExiaIICТ4...T6 X или 1ExdIICТ4...T6 по ГОСТ 30852.10-2002.

В клеммные головки могут устанавливаться измерительные преобразователи с унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus. Для удобства подключение проводов к ИП рекомендуется использовать головки вариантов модификаций 16, 17, 23, 28. Клеммные головки оснащаются штатным либо специализированным кабельным вводом.

Смотреть полностью

Технические характеристики

Рабочий спай	один	Изолирован(ы) или Неизолирован(ы)
	два
Вибростойкость ГОСТ Р 52931	группа V3
Номинальное (условное) давление	*0,1 МПа*			Модификации 01.05
Сейсмостойкость MSK-64	*9 баллов* при уровне установки над нулевой отметкой до 70 м
Климатическое исполнение ГОСТ 15150	*УХЛ2*. Температура окружающей среды:		-60..+120ºС для изделий общего назначения
			-60..+85 ºС для исполнения Ex с аналоговым сигналом
			-55..+85ºС для изделий с выходным сигналом 4-20мА/HART
Поверка	- МИ 3090-2007 – для датчиков с монтажной длиной от 20 до 250 мм, без измерительных преобразователей; - ГОСТ 8.338-2001 – для датчиков с монтажной длиной от 250 мм, без измерительных преобразователей; - МП РТ 2026-2013 – для датчиков с установленными измерительными преобразователями.

Показатель тепловой инерции τ 0,63:

Вид рабочего спая	Показатель тепловой инерции датчика в зависимости от диаметра, сек
Вид рабочего спая	d = 8	d = 10
Изолированный от оболочки	12	20
Неизолированный от оболочки	8	20

Показатели надежности

Группа условий эксплуатации	Вероятность безотказной работы	Назначенный срок службы	Средний срок службы	Гарантийный срок эксплуатации
I	0,95 за 40 000 часов	5 лет	10 лет	5 лет
II	0,95 за 16 000 часов	2 года	4 года	2 года
III	0,95 за 8 000 часов	1 год	2 года	1 год
IV	Не нормирована	Не нормирован	Не нормирован	Не нормирован

Предельная погрешность

Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и цифровым сигналом по протоколу HART, указаны с учетом вклада погрешности компенсации холодных спаев.

Выходной сигнал	Условное обозначение	Пределы допускаемой погрешности	Выходной сигнал	Условное обозначение	Пределы допускаемой погрешности
4-20мА	к0Т40	±0,4% ∙t_n* или ±1,5°С	4-20мА+HART	к1Н25	±0,25%∙ t_n или ±0,9°С;
	к1Т50	±0,5%∙ t_n или ±2,0°С		к0Н40	±0,4%∙ t_n или ±1,2°С;
	к2Т80	±0,8%∙ t_n или ± 2,5°С		к1Н50	±0,5%∙ t_n или ±1,7°С;
	к2Т80	±0,8%∙ t_n или ± 2,5°С		к2Н80	±0,8%∙ t_n или ± 2,5°С

* - tn диапазон настройки датчика необходимо умножить на указанное значение в %. Выбрать большее значение

Температурный диапазон

Тип КТ	Диаметр чехла	Материал чехла	Группа условий эксплуатации	Температура применения, ºС	Интервал между Поверками	Средний срок службы
КТНН	8; 10	С10	I	-40…+600	5 лет	10 лет
КТНН	8; 10	С10	II	-200…+800	2 года	4 года
КТХА	8; 10	С10	I	-40…+600	5 лет	10 лет
КТХА	8; 10	С10	II	-40…+800	2 года	4 года
КТХА	10	C13	I	-40…+600	5 лет	10 лет
КТХА	10	C13	II	-40…+900	2 года	4 года
КТНН	10	C13	I	-40…+800	5 лет	10 лет
КТНН	10	C13	II	-200…+900	2 года	4 года
КТХА	10	T18, Т45	I	-40…+600	5 лет	10 лет
			II	-40…+900	2 года	4 года
			III	-40…+1000	1 год	2 года
КТНН	10	T18, Т45	I	-40…+600	5 лет	10 лет
КТНН	10	T18, Т45	II	-200…+1000	2 года	4 года
КТНН	10	Т45	IV	- 200…+ 1250	Не нормирован
КТХА	10	Т45	IV	- 40…+ 1250	Не нормирован
КТХК	8 (только С10); 10	С10, С13	I	-40…+600	5 лет	10 лет
КТХК	8 (только С10); 10	С10, С13	II	-100…+800	2 года	4 года
КТЖК	8 (только С10); 10	С10, С13	II	-40…+760	2 года	4 года

Варианты исполнения

*КТХА*		*Exi*	*01.05*	—	А	21	—	к1	*H50*	—	И		—	*С10*	—	8	—	L
1		2	3		4	5		6	7		8	9		10		11		12

Поле	Наименование	Код		Описание
1	Тип датчика	*КТХА, КТХК, КТНН, КТЖК, КТМК*		кабельная термопара с НСХ по ГОСТ Р 8.585-2001
2	Вид взрывозащиты	*Не заполнено*		электрооборудование общего назначения
		*Exi*		0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002
		*Exd*		1ExdIICT6, взрывонепроницаемая оболочка по ГОСТ 30852.10-2002
3	Модификация	*01.05*		без монтажных элементов, со сменным ЧЭ
4	Кабельный ввод	0		штатный кабельный ввод		Не допустимо для 1ExdIICT6
		А		под небронированный кабель в металлорукаве РЗЦХ-15
		В		под небронированный кабель в металлорукаве МРПИ-15
		C		под небронированный кабель в металлорукаве DN18
		D		под небронированный кабель в металлорукаве DN20
		E		под небронированный кабель в металлорукаве DN12
		F		под трубный монтаж с внутренней резьбой М20х1,5
		G		под трубный монтаж с выходом наружной резьбой G1/2
		H		под небронированный кабель диаметром 6,5÷14 мм
		I		под небронированный кабель диаметром 3,2÷8,7 мм
		J		под кабель диаметром внутренней/наружной оболочки: 6,1-11,7/9,5-15,9, бронированный однорядной проволочной броней
		К		под кабель диаметром внутренней/наружной оболочки: 3,1-8,7 / 6,1-11,5, бронированный всеми типами брони
		L		под кабель диаметром внутренней/наружной оболочки: 6,5-14 / 12,5-20,9, бронированный всеми типами брони
5	Узел коммутации датчика (см. таблицу «Варианты модификаций» стр. 1-10)	*10; 13*		пластиковая головка	IP55		общего назначения
		*15; 16;17; 18; 19*		алюминиевая головка	IP66/IP68		1ExdIICT6 / 0ExiaIICT6 X
		*20; 22*		алюминиевая головка	IP65		общего назначения
		*14; 21;* *23; 24; 25; 26; 28; 29*		алюминиевая головка	IP66		0ExiaIICT6Х или общ. назнач.
		27		нержавеющая сталь	IP66		0ExiaIICT6Х или общ. назнач.
6	Класс допуска	*к0; к1; к2*		Подробнее см. таблицу 5 стр. 2-9 каталога
7	Выходной сигнал, условное обозначение точности измерительного преобразователя, см. табл. 5 на стр. 2-10 каталога	*Не заполнено*		аналоговый сигнал в соответствии с НСХ
		*Т40*	Для головок клеммных >14	4-20 мА	для к0
		*Т50; Т70*			для к1
		*Т80; Т100*			для к2
		*Н25*		4-20 мА +HART	Индивидуальна калибровка датчика (к1)
		*Н40*			для к0
		*Н50*			для к1
		*Н80*			для к2
8	Исполнение рабочего спая	Н		неизолированный	общего назначения
		И		изолированный спай	1ExdIICT6 / 0ExiaIICT6 X / общего назнач.
9	Количество пар термоэлектродов	*Не заполнено*		1 пара термоэлектродов
		2		2 пары термоэлектродов (2 спая)
10	Материал защитной арматуры	*С10*		сталь 12Х18Н10Т
		*С13*		сталь 10Х17Н13М2Т
		*Т18*		сталь 10Х23Н18
		*Т45*		сплав ХН45Ю
11	Наружный диаметр	8; 10		размер в мм по выбору Заказчика
12	Монтажная длина	*50÷3150*		монтажная длина L до рабочего конца в мм

Примеры обозначения изделий

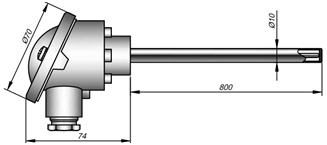

*КТНН 01.05 - 028 - к0Т40 - И - С13 - 10 - 800*
Вид изделия	КТ	кабельный ТП
НСХ	НН	нихросил-нисил
Взрывозащита	―
Модификация	*01.05*	без монт. элементов
Кабельный ввод	0	штатный
Коммутация (код головки)	28	IP65
Класс допуска	к0	нулевой класс
Выходной сигнал (класс точности)	*Т40*	4-20 мА
Вид спая, количество пар	И	один, изолирован
Материал защитной оболочки	*С13*	сталь10Х17Н13М2Т
Диаметр рабочей части	10	мм
Длина монтажная	*800*	мм
Длина до головки	―
