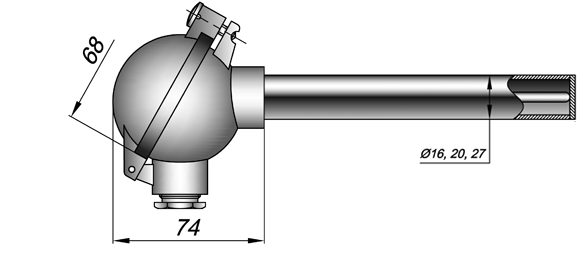

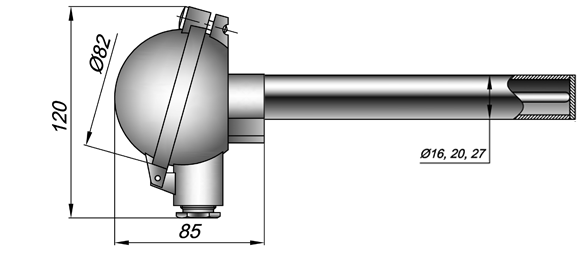

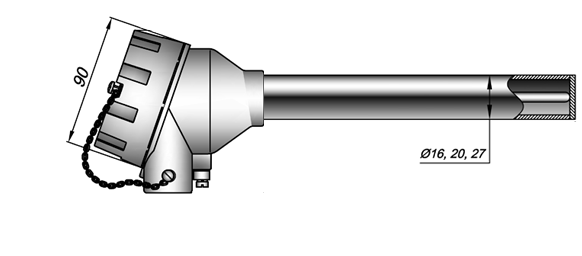

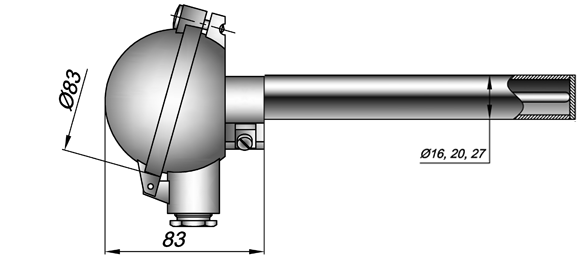

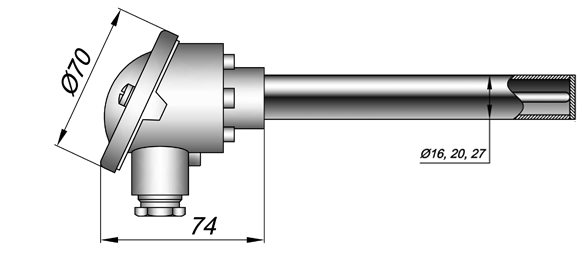

21.06
Предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла. Датчики 21.06, для установки на объект, рекомендуется комплектовать штуцерами передвижными ЮНКЖ 031, 041 либо передвижными фланцами ЮНКЖ 030 (см. раздел 10 «Монтажная арматура ЮНКЖ»).
Датчики КТХА 21.06 в чехлах из жаростойкой стали AISI 310 рекомендуются для применения в температурных диапазонах до 1100°С взамен термопар в более дорогой защитной арматуре из сплавов ХН45Ю и Kanthal АРМ.
Конструкция термопреобразователя с металлическим чехлом из стали AISI 310 защищена патентом на полезную модель № 41190.
Датчики температуры модификации 21.06 рекомендуется применять в технологических процессах, требующих повышенной точности измерения температуры, которая достигается за счет регулярного проведения калибровки или поверки. Они являются аналогами модификаций 01.06 и имеют те же технические характеристики.
В конструкции датчиков температуры 21.ХХ предусмотрен дополнительный канал для установки контрольной или эталонной термопары рядом с рабочим термочувствительным элементом внутри защитного чехла, что позволяет проводить поверку термочувствительного элемента без демонтажа термопреобразователя с объекта по методике МИ 3091-2007. В качестве эталонных используются кабельные термопары типа КЭТНН 01 или КЭТНН 02.
Конструкция термопреобразователей КТхх 21.ХХ защищена патентом на изобретение № 2299408.
|
Рабочий спай |
один |
Изолирован(ы) или Неизолирован(ы) |
||
|
два |
||||
|
Вибростойкость ГОСТ Р 52931 |
группа V3 |
|||
|
Сейсмостойкость MSK-64 |
9 баллов при уровне установки над нулевой отметкой до 70 м |
|||
|
Номинальное (условное) давление |
0,1 МПа |
Модификация 21.06 |
||
|
Климатическое исполнение ГОСТ 15150 |
УХЛ2.Температура окружающей среды: |
-60..+120ºС для изделий общего назначения |
||
|
-60..+85 ºС для исполнения Ex с аналоговым сигналом |
||||
|
-55..+85ºС для изделий с унифицированным выходным сигналом |
||||
|
Поверка |
- МИ 3090-2007 – для датчиков с монтажной длиной от 20 до - МИ 3091-2007 – для датчиков модификаций 21.ХХ - ГОСТ 8.338-2001 – для датчиков с монтажной длиной от - МП РТ 2026-2013 – для датчиков с установленными измерительными преобразователями. |
|||
Показатель тепловой инерции τ 0,63:
|
Вид рабочего спая |
Показатель тепловой инерции датчика в зависимости от диаметра, сек |
||
|
d = 14 |
d = 16 |
d = 20 |
|
|
Изолированный от оболочки |
30 |
40 |
50 |
|
Неизолированный от оболочки |
— |
— |
— |
Группа условий эксплуатации |
Вероятность |
Назначенный срок службы |
Средний срок |
Гарантийный срок |
|
I |
0,95 за 40 000 часов |
5 лет |
10 лет |
5 лет |
|
II |
0,95 за 16 000 часов |
2 года |
4 года |
2 года |
|
III |
0,95 за 8 000 часов |
1 год |
2 года |
1 год |
|
IV |
Не нормирована |
Не нормирован |
Не нормирован |
Не нормирован |
|
Тип КТ |
Диаметр чехла |
Материал чехла |
Группа условий эксплуатации |
Температура |
Интервал между поверками |
Средний срок службы |
|
КТХА |
16; 20 |
С10 |
I |
-40…+600 |
5 лет |
10 лет |
|
II |
-40…+800 |
2 года |
4 года |
|||
|
КТНН |
16; 20 |
С10 |
I |
-40…+600 |
5 лет |
10 лет |
|
II |
-200…+800 |
2 года |
4 года |
|||
|
КТХА |
20 |
C13 |
I |
-40…+600 |
5 лет |
10 лет |
|
II |
-40…+900 |
2 года |
4 года |
|||
|
КТНН |
20 |
C13 |
I |
-40…+800 |
5 лет |
10 лет |
|
II |
-200…+900 |
2 года |
4 года |
|||
|
КТХА |
20 |
T310 |
I |
-40…+600 |
5 лет |
10 лет |
|
II |
-40…+900 |
2 года |
4 года |
|||
|
III |
-40…+1100 |
1 год |
2 года |
|||
|
КТНН |
20 |
T310, Т45 |
I |
-40…+800 |
5 лет |
10 лет |
|
II |
-200…+1100 |
2 года |
4 года |
|||
|
Т310 |
IV |
-200…+1150 |
Не нормирован |
Не нормирован |
||
|
20 |
Т45 |
IV |
-200…+ 1250 |
Не нормирован |
Не нормирован |
|
|
КТХА |
20 |
Т45 |
III |
-40…+1100 |
1 год |
2 года |
|
IV |
-40…+ 1250 |
Не нормирован |
Не нормирован |
|||
|
КТНН |
27 |
Тарм |
II |
-200…+1100 |
2 года |
4 года |
|
КТХА |
III |
-40…+1100 |
1 год |
2 года |
||
|
КТХА |
IV |
-40…+ 1300 |
Не нормирован |
Не нормирован |
||
|
КТНН |
IV |
-200…+ 1300 |
Не нормирован |
Не нормирован |
||
|
КТХК |
16; 20 |
С10 |
I |
-40…+600 |
5 лет |
10 лет |
|
II |
-100…+800 |
2 года |
4 года |
|||
|
КТЖК |
16; 20 |
С10; C13 |
II |
-40…+760 |
2 года |
4 года |
|
КТХА |
|
21.06 |
— |
0 |
21 |
— |
к1 |
— |
И |
|
— |
С10 |
— |
20 |
— |
L |
|
1 |
|
2 |
|
3 |
4 |
|
5 |
|
6 |
7 |
|
8 |
|
9 |
|
10 |
|
Поле |
Наименование |
Код |
Описание |
|||
|
1 |
Тип датчика |
КТХА, КТХК, КТНН, КТЖК |
кабельная термопара с НСХ по ГОСТ Р 8.585-2001 |
|||
|
2 |
Модификация |
21.06 |
без монтажных элементов с доп. каналом |
|||
|
3 |
Кабельный ввод |
0 |
штатный кабельный ввод |
|
||
|
А |
под небронированный кабель в металлорукаве РЗЦХ-15 |
|||||
|
В |
под небронированный кабель в металлорукаве МРПИ-15 |
|||||
|
C |
под небронированный кабель в металлорукаве DN18 |
|||||
|
D |
под небронированный кабель в металлорукаве DN20 |
|||||
|
E |
под небронированный кабель в металлорукаве DN12 |
|||||
|
F |
под трубный монтаж с внутренней резьбой М20х1,5 |
|||||
|
G |
под трубный монтаж с выходом наружной резьбой G1/2 |
|||||
|
H |
под небронированный кабель диаметром 6,5÷14 мм |
|||||
|
I |
под небронированный кабель диаметром 3,2÷8,7 мм |
|||||
|
J |
под кабель диаметром внутренней/наружной оболочки: 6,1-11,7/9,5-15,9, бронированный однорядной проволочной броней |
|||||
|
К |
под кабель диаметром внутренней/наружной оболочки: 3,1-8,7 / 6,1-11,5, бронированный всеми типами брони |
|||||
|
L |
под кабель диаметром внутренней/наружной оболочки: 6,5-14 / 12,5-20,9, бронированный всеми типами брони |
|||||
|
4 |
Узел коммутации |
10 |
пластиковая головка |
IP55 |
общего назначения |
|
|
15; 16;17; 18; 19 |
алюминиевая головка |
IP66/IP68 |
||||
|
20; 22 |
алюминиевая головка |
IP65 |
||||
|
14; 21; 23; 24; 25; 26; 28; 29 |
алюминиевая головка |
IP66 |
||||
|
27 |
нержавеющая сталь |
IP66 |
||||
|
5 |
Класс допуска |
к0; к1; к2 |
Подробнее см. таблицу 5 стр. 2-9 каталога |
|||
|
6 |
Исполнение рабочего спая |
Н |
неизолированный спай |
общего назначения |
||
|
И |
изолированный спай |
|||||
|
7 |
Количество пар |
Не заполнено |
1 пара термоэлектродов |
|||
|
2 |
2 пары термоэлектродов (2 спая) |
|||||
|
8 |
Материал защитной арматуры |
С10 |
сталь 12Х18Н10Т |
|||
|
С13 |
сталь 10Х17Н13М2Т |
|||||
|
Т310 |
AISI 310 |
|||||
|
Т45 |
сплав ХН45Ю |
|||||
|
Tapm |
сплав АРМ Kanthal |
|||||
|
9 |
Наружный диаметр |
14; 16; 20 |
размер в мм по выбору Заказчика |
|||
|
10 |
Монтажная длина |
50÷3150 |
монтажная длина L до рабочего конца в мм |
|||
|

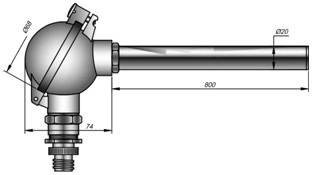

КТХА 21.06 – A21 – к1 – И – Т310 – 20 – 800 |
||
|
Вид изделия |
КТ |
кабельный ТП |
|
|
НСХ |
ХА |
хромель-алюмель |
|
|
Модификация |
21.06 |
без монтажных элементов с доп. каналом |
|
|
Кабельный ввод |
А |
под РЗ-ЦХ DN15 |
|
|
Коммутация (код головки) |
21 |
IP66 |
|
|
Класс допуска |
к1 |
первый класс |
|
|
Вид спая |
И |
изолированный |
|
|
Материал защитной оболочки |
Т310 |
сталь AISI 310 |
|
|
Диаметр рабочей части |
20 |
мм |
|
|
Длина монтажная |
800 |
мм |
|
