01.12

Описание
Технические характеристики

01.12

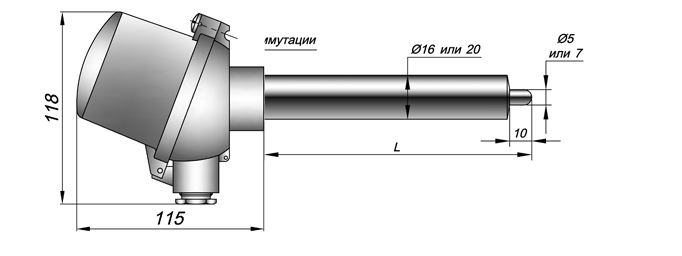

Датчики температуры 01.12 предназначены для измерения температуры в потоке газообразной среды, имеют уменьшенное время термической реакции по сравнению с 01.06, 01.08 и неразборную конструкцию.

Предельная скорость потока газообразной среды при эксплуатации датчиков 01.12 зависит от материала чехла датчика, монтажной длины и глубины погружения в подвижную среду, температуры среды и ее плотности. Пример максимальных скоростей для модификации 01.12 с чехлом из стали 10Х17Н13М2Т при плотности среды 10 кг/см2 и температуре 600°С. приведен в таблице ниже, при условии погружения датчика в среду на всю монтажную длину.

Длина монтажной части, L, мм	Предельная скорость потока, м/с
250	90
320	70
400	60
500	45
630	35
800	25

Скорости для других условий эксплуатации и модификаций датчиков могут быть рассчитаны по запросу потребителя.

Датчики могут иметь вид взрывозащиты 0ExiaIICT6 X или 1ExdIICT6 по ГОСТ 30852.10-2002.

В клеммные головки могут устанавливаться измерительные преобразователи с унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus. Для удобства подключение проводов к ИП рекомендуется использовать головки вариантов модификаций 16, 17, 23, 28. Клеммные головки оснащаются штатным либо специализированным кабельным вводом. Подробнее см. «Варианты Исполнений».

Смотреть полностью

Технические характеристики

Рабочий спай	один	Изолирован(ы) или Неизолирован(ы)
	два
Вибростойкость ГОСТ Р 52931	группа V3
Сейсмостойкость MSK-64	*9 баллов* при уровне установки над нулевой отметкой до 70 м
Климатическое исполнение ГОСТ 15150	*УХЛ2*. Температура окружающей среды:		-60..+120ºС для изделий общего назначения
			-60..+85 ºС для исполнения Ex с аналоговым сигналом
			-55..+85ºС для изделий с выходным сигналом 4-20мА
Поверка	- МИ 3090-2007 – для датчиков с монтажной длиной от 20 до 250 мм, без измерительных преобразователей; - ГОСТ 8.338-2001 – для датчиков с монтажной длиной от 250 мм, без измерительных преобразователей; - МП РТ 2026-2013 – для датчиков с установленными измерительными преобразователями.

Показатель тепловой инерции τ _0,63:

Вид рабочего спая	Показатель тепловой инерции датчика в зависимости от диаметра, сек
Вид рабочего спая	d=10/5; 20/5	d=10/7; 20/7
Изолированный от оболочки	5	7
Неизолированный от оболочки	3	5

Показатели надежности

Группа условий эксплуатации	Вероятность безотказной работы	Назначенный срок службы	Средний срок службы	Гарантийный срок эксплуатации
II	0,95 за 16 000 часов	2 года	4 года	2 года
III	0,95 за 8 000 часов	1 год	2 года	1 год
IV	Не нормирована	Не нормирован	Не нормирован	Не нормирован

Предельная погрешность

Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и цифровым сигналом по протоколу HART, указаны с учетом вклада погрешности компенсации холодных спаев.

Выходной сигнал	Условное обозначение	Пределы допускаемой погрешности	Выходной сигнал	Условное обозначение	Пределы допускаемой погрешности
4-20мА	к0Т40	±0,4% ∙t_n* или ±1,5°С	4-20мА+HART	к1Н25	±0,25%∙ t_n или ±0,9°С;
	к1Т50	±0,5%∙ t_n или ±2,0°С		к0Н40	±0,4%∙ t_n или ±1,2°С;
	к2Т80	±0,8%∙ t_n или ± 2,5°С		к1Н50	±0,5%∙ t_n или ±1,7°С;
	к2Т80	±0,8%∙ t_n или ± 2,5°С		к2Н80	±0,8%∙ t_n или ± 2,5°С

* - tn диапазон настройки измерительного преобразователя необходимо умножить на указанное значение в %. Выбрать большее значение.

Температурный диапазон

Тип КТ	Диаметр чехла, мм	Материал чехла	Группа условий эксплуатации	Температура применения, ºС	Интервал между поверками	Средний срок службы
КТХА	20	T310, Т45	II	-40…+900	2 года	4 года
			III	-40…+1100	1 год	2 года
			IV	-40…+1150	Не нормирован
КТНН	20	Т45	II	-200…+1000	2 года	4 года
КТНН	20	Т45	IV	- 200…+ 1250	Не нормирован

Варианты исполнения

*КТХА*			*01.*12	—	0	21	—	к1		—	И	2	—	*Т310*	—	20	/	7	—	L
1		2	3		4	5		6	7		8	9		10		11		12		13

Поле	Наименование	Код	Описание
1	Тип датчика	*КТХА, КТХК, КТНН*	кабельная термопара с НСХ по ГОСТ Р 8.585-2001
2	Вид взрывозащиты	*Не заполнено*	электрооборудование общего назначения
		*Exi*	0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002
		*Exd*	1ExdIICT6, взрывонепроницаемая оболочка по ГОСТ 30852.1-2002
3	Модификация	*01.12*	без монтажных элементов, малоинерционная
4	Кабельный ввод	0	штатный кабельный ввод			Не допустимо для 1ExdIICT6
		А-Z	Специализированный кабельный ввод (см. раздел «Узлы коммутации датчика»)
5	Узел коммутации датчика	*15; 16*	алюминиевая головка	IP66/IP68		1ExdIICT6 / 0ExiaIICT6 X
		*20; 22*	алюминиевая головка	IP65		общего назначения
		*21;* *23; 24; 25; 26; 28; 29*	алюминиевая головка	IP66		0ExiaIICT6 X или общ. назнач.
6	Класс допуска	*к0; к1; к2*	Подробнее см. таблицу 5 стр. 2-9 каталога
7	Выходной сигнал, условное обозначение точности измерительного преобразователя, см. табл. 5 на стр. 2-10 каталога	*Не заполнено*	аналоговый сигнал (mV) в соответствии с НСХ
		*Т40*	4-20 мА	для к0
		*Т50; Т70*		для к1
		*Т80; Т100*		для к2
		*Н25*	4-20 мА +HART	Индивидуальна калибровка датчика (к1)
		*Н40*		для к0
		*Н50*		для к1
		*Н80*		для к2
8	Исполнение рабочего спая датчика	Н	неизолированный спай, только общего назначения
		И	изолированный спай		1ExdIICT6 / 0ExiaIICT6 X / общего назнач.
9	Количество пар термоэлектродов	*Не заполнено*	1 пара термоэлектродов
		2	2 пары термоэлектродов (2 спая)
10	Материал защитного чехла	*Т45*	сталь ХН45Ю
		*Т310*	AISI 310
11	Наружный диаметр основной	10; 20	размер в мм по выбору Заказчика
12	Наружный диаметр утонения	*5, 7*	размер в мм по выбору Заказчика
13	Монтажная длина	*50÷2500*	монтажная длина L до рабочего конца в мм

Примеры обозначения изделий

*КТХА 01.12* – *026 – к1* – И – *Т310* – *20/5 – 500*	Вид изделия	КТ	кабельный ТП
	НСХ	ХА	хромель-алюмель
	Взрывозащита	-	Общего назначения
	Модификация	*01.12*
	Кабельный ввод	0	штатный
	Коммутация (код головки)	26	с винтом, IP66
	Класс допуска	к1	первый класс
	Выходной сигнал	―	аналоговый
	Вид спая	И	изолированный
	Материал защитной оболочки	*Т310*	сталь AISI 310
	Диаметр рабочей части	*20/5*	мм
	Длина монтажная	*500*	мм
