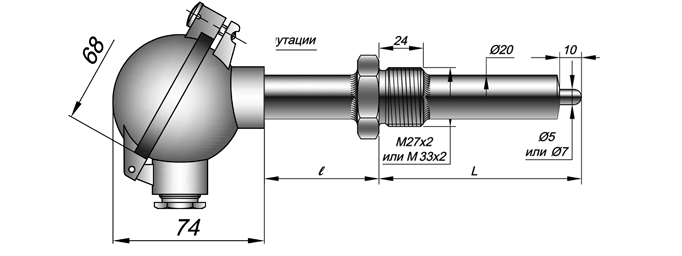

01.13
Датчики температуры 01.13 предназначены для измерения температуры в потоке газообразной среды, имеют уменьшенное время термической реакции по сравнению с 01.06, 01.08 и неразборную конструкцию.
Предельная скорость потока газообразной среды при эксплуатации датчиков 01.13 зависит от материала чехла датчика, монтажной длины и глубины погружения в подвижную среду, температуры среды и ее плотности. Пример максимальных скоростей для модификации 01.12 с чехлом из стали 10Х17Н13М2Т при плотности среды 10 кг/см2 и температуре 600°С. приведен в таблице ниже, при условии погружения датчика в среду на всю монтажную длину.
|
Длина монтажной части, L, мм |
Предельная скорость потока, м/с |
|
250 |
90 |
|
320 |
70 |
|
400 |
60 |
|
500 |
45 |
|
630 |
35 |
|
800 |
25 |
Скорости для других условий эксплуатации и модификаций датчиков могут быть рассчитаны по запросу потребителя.
Датчики могут иметь вид взрывозащиты 0ExiaIICT6 X или 1ExdIICT6 по ГОСТ 30852.10-2002.
В клеммные головки могут устанавливаться измерительные преобразователи с унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus. Для удобства подключение проводов к ИП рекомендуется использовать головки вариантов модификаций 16, 17, 23, 28. Клеммные головки оснащаются штатным либо специализированным кабельным вводом. Подробнее см. «Варианты Исполнений».
|
Рабочий спай |
один |
Изолирован(ы) илиНеизолирован(ы) |
|
|
два |
|||
|
Вибростойкость ГОСТ Р 52931 |
группа V3 |
||
|
Сейсмостойкость MSK-64 |
9 баллов при уровне установки над нулевой отметкой до 70 м |
||
|
Климатическое исполнение ГОСТ 15150 |
УХЛ2.Температура окружающей среды: |
-60..+120ºС для изделий общего назначения |
|
|
-60..+85 ºС для исполнения Ex с аналоговым сигналом |
|||
|
-55..+85ºС для изделий с выходным сигналом 4-20мА |
|||
|
Поверка |
- МИ 3090-2007 – для датчиков с монтажной длиной от 20 до 250 мм, без измерительных преобразователей; |
||
Показатель тепловой инерции τ 0,63:
|
Вид рабочего спая |
Показатель тепловой инерции датчика в зависимости от диаметра, сек |
|
|
d=10/5; 20/5 |
d=10/7; 20/7 |
|
|
Изолированный от оболочки |
5 |
7 |
|
Неизолированный от оболочки |
3 |
5 |
Показатели надежности
|
Группа условий эксплуатации |
Вероятность безотказной работы |
Назначенный срок службы |
Средний срок службы |
Гарантийный срок эксплуатации |
|
II |
0,95 за 16 000 часов |
2 года |
4 года |
2 года |
|
III |
0,95 за 8 000 часов |
1 год |
2 года |
1 год |
|
IV |
Не нормирована |
Не нормирован |
Не нормирован |
Не нормирован |
Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и цифровым сигналом по протоколу HART, указаны с учетом вклада погрешности компенсации холодных спаев.
|
Выходной сигнал |
Условное обозначение |
Пределы допускаемой погрешности |
Выходной сигнал |
Условное обозначение |
Пределы допускаемой погрешности |
|
4-20мА |
к0Т40 |
±0,4% ∙tn* или±1,5°С |
4-20мА+HART |
к1Н25 |
±0,25%∙ tn или±0,9°С; |
|
к1Т50 |
±0,5%∙ tn или±2,0°С |
к0Н40 |
±0,4%∙ tn или ±1,2°С; |
||
|
к2Т80 |
±0,8%∙ tn или ±2,5°С |
к1Н50 |
±0,5%∙ tn или ±1,7°С; |
||
|
к2Н80 |
±0,8%∙ tn или ±2,5°С |
* - tn диапазон настройки измерительного преобразователя необходимо умножить на указанное значение в %. Выбрать большее значение.
|
Тип КТ |
Диаметр чехла, мм |
Материал чехла |
Группа условий эксплуатации |
Температура |
Интервал между поверками |
Средний срок службы |
|
КТХА |
20 |
T310, Т45 |
II |
-40…+900 |
2 года |
4 года |
|
III |
-40…+1100 |
1 год |
2 года |
|||
|
IV |
-40…+1150 |
Не нормирован |
||||
|
КТНН |
20 |
Т45 |
II |
-200…+1000 |
2 года |
4 года |
|
IV |
- 200…+ 1250 |
Не нормирован |
||||
|
КТХА |
|
|
01.13 |
— |
0 |
21 |
— |
к1 |
|
— |
И |
2 |
— |
Т310 |
— |
20 |
/ |
7 |
— |
L |
/ |
l |
— |
М27 |
|
1 |
|
2 |
3 |
|
4 |
5 |
|
6 |
7 |
|
8 |
9 |
|
10 |
|
11 |
|
12 |
|
13 |
|
14 |
|
15 |
|
Поле |
Наименование |
Код |
Описание |
||||
|
1 |
Тип датчика |
КТХА, КТХК, КТНН |
кабельная термопара с НСХ по ГОСТ Р 8.585-2001 |
||||
|
2 |
Вид взрывозащиты |
Не заполнено |
электрооборудование общего назначения |
||||
|
Exi |
0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002 |
||||||
|
Exd |
1ExdIICT6, взрывонепроницаемая оболочка по ГОСТ 30852.1-2002 |
||||||
|
3 |
Модификация |
01.13 |
С приварным штуцером, малоинерционная |
||||
|
4 |
Кабельный ввод |
0 |
штатный кабельный ввод |
Не допустимо для 1ExdIICT6 |
|||
|
А-Z |
Специализированный кабельный ввод (см. раздел «Узлы коммутации датчика») |
||||||
|
5 |
Узел коммутации |
15; 16 |
алюминиевая головка |
IP66/IP68 |
1ExdIICT6 / 0ExiaIICT6 X |
||
|
20; 22 |
алюминиевая головка |
IP65 |
общего назначения |
||||
|
21; 23; 24; 25; 26; 28; 29 |
алюминиевая головка |
IP66 |
0ExiaIICT6 X или общ. назнач. |
||||
|
6 |
Класс допуска |
к0; к1; к2 |
Подробнее см. таблицу 5 стр. 2-9 каталога |
||||
|
7 |
Выходной сигнал, условное обозначение точности измерительного преобразователя, см. табл. 5 на стр. 2-10 каталога |
Не заполнено |
аналоговый сигнал (mV) в соответствии с НСХ |
||||
|
Т40 |
4-20 мА |
для к0 |
|||||
|
Т50; Т70 |
для к1 |
||||||
|
Т80; Т100 |
для к2 |
||||||
|
Н25 |
4-20 мА +HART |
Индивидуальна калибровка датчика (к1) |
|||||
|
Н40 |
для к0 |
||||||
|
Н50 |
для к1 |
||||||
|
Н80 |
для к2 |
||||||
|
8 |
Исполнение рабочего спая датчика |
Н |
неизолированный спай, только общего назначения |
||||
|
И |
изолированный спай |
1ExdIICT6 / 0ExiaIICT6 X / общего назнач. |
|||||
|
9 |
Количество пар |
Не заполнено |
1 пара термоэлектродов |
||||
|
2 |
2 пары термоэлектродов (2 спая) |
||||||
|
10 |
Материал защитного чехла |
Т45 |
сталь ХН45Ю |
||||
|
Т310 |
AISI 310 |
||||||
|
11 |
Наружный диаметр основной |
10; 20 |
размер в мм по выбору Заказчика |
||||
|
12 |
Наружный диаметр утонения |
5, 7 |
размер в мм по выбору Заказчика |
|
|||
|
13 |
Монтажная длина |
50÷2500 |
монтажная длина L до рабочего конца в мм |
||||
|
14 |
Размер l от места уплотнения до головки/ переходной втулки |
Не заполнено |
120 мм |
||||
|
30÷500 |
указать размер в мм, если 120 мм не подходит |
||||||
|
15 |
Типоразмер штуцера |
Указать размер резьбы |
К1/2, М27х2, М33х2 |
||||
|
КТХА 01.13 – 021 – к1 – И – Т310 – 20/5 – 500 – М27
|
Вид изделия |
КТ |
кабельный ТП |
|
НСХ |
ХА |
хромель-алюмель |
|
|
Взрывозащита |
- |
Общего назначения |
|
|
Модификация |
01.13 |
|
|
|
Кабельный ввод |
0 |
штатный |
|
|
Коммутация (код головки) |
21 |
с винтом, IP66 |
|
|
Класс допуска |
к1 |
первый класс |
|
|
Выходной сигнал |
― |
аналоговый |
|
|
Вид спая |
И |
изолированный |
|
|
Материал защитной оболочки |
Т310 |
сталь AISI 310 |
|
|
Диаметр рабочей части |
20/5 |
мм |
|
|
Длина монтажная |
500 |
мм |
|
|
Длина до головки |
― |
120 мм |
|
|
Типоразмер штуцера |
М27 |
М27х2 |
