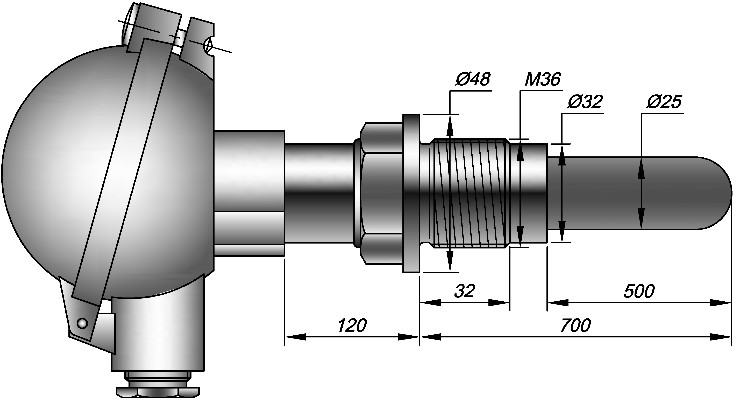

Термопреобразователь 01.24, материал арматуры жаростойкая сталь AISI 310S с приварным штуцером.
Предназначены для измерения температуры высокотемпературных сред. Кабельный чувствительный элемент помещен в защитный чехол из газоплотной алюмооксидной керамики (К795) или карбида кремния (КК). Керамический защитный чехол частично армирован снаружи стальной трубой. Температура в зоне перехода от керамической части чехла к металлической в рабочих условиях эксплуатации не должна превышать 1000°С.
Термопары в защитных чехлах из карбида кремния, обладающих повышенной износостойкостью, рекомендуется применять при наличии в измеряемой среде абразивных частиц, а также для измерения температуры расплава цинка. Термопреобразователи модификации 01.24 могут комплектоваться термометрической вставкой КТхх 01.02-005 с бакелитовым клеммным блоком.
Датчики могут иметь вид взрывозащиты 0ExiaIICT6 X или 1ExdIICT6 по ГОСТ 30852.10-2002.
В клеммные головки могут устанавливаться измерительные преобразователи с унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus. Для удобства подключение проводов к ИП рекомендуется использовать головки вариантов модификаций 16, 17, 23, 28. Клеммные головки оснащаются штатным либо специализированным кабельным вводом.
Рабочий спай |
один |
Изолирован(ы) |
|
два |
|||
Вибростойкость ГОСТ Р 52931 |
группа N2 |
||
Номинальное (условное) давление |
1,0 МПа |
||
Сейсмостойкость MSK-64 |
9 баллов при уровне установки над нулевой отметкой до 70 м |
||
Климатическое исполнение ГОСТ 15150 |
УХЛ2.Температура окружающей среды: |
-60..+120ºС для изделий общего назначения |
|
-60..+85 ºС для исполнения Ex с аналоговым сигналом |
|||
-55..+85ºС для изделий с сигналом 4-20мА |
|||
Поверка |
- ГОСТ 8.338-2001 – для датчиков с монтажной длиной от - МП РТ 2026-2013 – для датчиков с установленными измерительными преобразователями. |
||
Вид рабочего спая |
Показатель тепловой инерции датчика в зависимости от диаметра, сек |
||
d = 12 |
d = 15 |
d = 20 |
|
Изолированный от оболочки |
30 |
50 |
90 |
Показатели надежности
Группа условий эксплуатации |
Вероятность безотказной работы |
Назначенный срок службы |
Средний срок службы |
Гарантийный срок эксплуатации |
II |
0,95 за 16 000 часов |
2 года |
4 года |
2 года |
III |
0,95 за 8 000 часов |
1 год |
2 года |
1 год |
IV |
Не нормирована |
Не нормирован |
Не нормирован |
Не нормирован |
Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и цифровым сигналом по протоколу HART, указаны с учетом вклада погрешности компенсации холодных спаев
Выходной сигнал |
Условное обозначение |
Пределы допускаемой погрешности |
Выходной сигнал |
Условное обозначение |
Пределы допускаемой погрешности |
4-20мА |
к0Т40 |
±0,4% ∙tn* или±1,5°С |
4-20мА+HART |
к1Н25 |
±0,25%∙ tn или±0,9°С; |
к1Т50 |
±0,5%∙ tn или±2,0°С |
к0Н40 |
±0,4%∙ tn или ±1,2°С; |
||
к2Т80 |
±0,8%∙ tn или ±2,5°С |
к1Н50 |
±0,5%∙ tn или ±1,7°С; |
||
к2Н80 |
±0,8%∙ tn или ± 2,5°С |
* - tn диапазон настройки измерительного преобразователя необходимо умножить на указанное значение в %. Выбрать большее значение.
Тип КТ |
Материал чехла |
Группа условий эксплуатации |
Температура |
Интервал между поверками |
Средний срок службы |
КТХА |
К795, Кк |
II |
-40…+900 |
2 года |
4 года |
III |
-40…+1100 |
1 год |
2 года |
||
IV |
- 40…+ 1250 |
Не нормирован |
Не нормирован |
||
КТНН |
К795, Кк |
II |
-40…+1100 |
2 года |
4 года |
III |
-40…+1200 |
1 год |
2 года |
||
IV |
- 40…+ 1300 |
Не нормирован |
Не нормирован |
КТХА |
|
|
01.24 |
— |
0 |
23 |
— |
к1 |
Т50 |
— |
И |
|
— |
Кк |
— |
25 |
— |
L |
/ |
lк |
— |
|
1 |
|
2 |
3 |
|
4 |
5 |
|
6 |
7 |
|
8 |
9 |
|
10 |
|
11 |
|
12 |
|
13 |
|
14 |
Поле |
Наименование |
Код |
Описание |
|||||
1 |
Тип датчика |
КТХА, КТНН |
кабельная термопара с НСХ по ГОСТ Р 8.585-2001 |
|||||
2 |
Вид взрывозащиты |
Не заполнено |
электрооборудование общего назначения |
|||||
Exi |
0ExiaIICT6X, искробезопасная цепь по ГОСТ 30852.10-2002 |
|||||||
Exd |
1ExdIICT6, взрывонепроницаемая оболочка по ГОСТ 30852.1-2002 |
|||||||
3 |
Модификация |
01.24 |
С керамическим защитным чехлом, материал арматуры жаростойкая сталь AISI 310S, с приварным штуцером |
|||||
4 |
Кабельный ввод |
0 |
штатный кабельный |
Не допустимо для 1ExdIICT6 |
||||
А-Z |
Специализированный кабельный ввод (узлы коммутации датчика) |
|||||||
5 |
Узел коммутации |
15; 16;17;18 ;19 |
алюминиевая головка |
IP66/IP68 |
1ExdIICT6 / 0ExiaIICT6 X |
|||
20, 22 |
алюминиевая головка |
IP65 |
общего назначения |
|||||
21, 23; 24; 25; 26; 28 |
алюминиевая головка |
IP66 |
0ExiaIICT6 X или общ. назнач. |
|||||
6 |
Класс допуска |
к1, к2 |
Подробнее см. таблицу 5 стр. 2-9 каталога |
|||||
7 |
Выходной сигнал, условное обозначение точности измерительного преобразователя, см. табл. 5 на стр. 2-10 каталога |
Не заполнено |
аналоговый сигнал (mV) в соответствии с НСХ |
|||||
Т40 |
4-20 мА |
для к0 |
||||||
Т50; Т70 |
для к1 |
|||||||
Т80; Т100 |
для к2 |
|||||||
Н25 |
4-20 мА +HART |
Индивидуальна калибровка датчика (к1) |
||||||
H40 |
для к0 |
|||||||
Н50 |
для к1 |
|||||||
Н80 |
для к2 |
|||||||
8 |
Исполнение рабочего спая |
И |
изолированный спай |
|||||
9 |
Количество пар |
Не заполнено |
1 пара термоэлектродов |
|||||
2 |
2 пары термоэлектродов (2 спая) |
|||||||
10 |
Материал защитного чехла |
К795 |
Алюмооксидная керамика 95%, газоплотная |
|||||
Кк |
Карбид Кремния газоплотный |
|||||||
11 |
Наружный диаметр |
10 |
мм |
К795 |
150≤lчехла≤500 мм |
|||
12, 15 |
мм |
К795 |
200≤lчехла≤800 мм |
|||||
20 |
мм |
К795 |
150≤lчехла≤1450 мм |
|||||
25 |
мм |
Кк |
150≤lчехла≤800 мм |
|||||
12 |
Монтажная длина |
300÷3150 |
Монтажная длина L, мм |
|||||
13 |
Размер l |
150÷1450 |
Расстояние от уплотнительной поверхности до основания клеммной головки, мм |
|||||
14 |
Типоразмер штуцера |
М27, М33, К3/4, К1 |
Указать размер резьбы |
|
КТХА 01.24 – 023 – к0 – И – КК – 25 – 700/120 – М33 |
||
Вид изделия |
КТ |
кабельный ТП |
|
НСХ |
ХА |
хромель-алюмель |
|
Взрывозащита |
― |
||
Модификация |
01.24 |
с приварным штуцером |
|
Кабельный ввод |
0 |
штатный |
|
Коммутация (код головки) |
23 |
с винтом, IP66 |
|
Класс допуска |
к0 |
нулевой класс |
|
Выходной сигнал (класс точности) |
― |
аналоговый |
|
Вид спая, количество пар |
И |
один, изолирован |
|
Материал защитной оболочки |
Кк |
карбид кремния |
|
Диаметр рабочей части |
25 |
мм |
|
Длина монтажная |
700 |
мм |
|
Длина до головки |
120 |
мм |
|
Типоразмер штуцера |
М33 |
Резьба М33х2 |
