02.34
02.34
Модификация 02.34 предназначены для измерения температуры поверхности твердых тел. Наконечник 02.34 приваривается к поверхности.
При установке на технологическом оборудовании сложной геометрии и в труднодоступных местах допускается изгибать датчики для размещения рабочего спая в требуемой зоне измерения вплоть до сворачивания в петлю или спираль.
Выводы термоэлектродов удлиняются с помощью удлинительного провода длиной l. Место соединения помещено в переходную втулку и загерметизировано. На свободных концах провода может быть установлен термопарный разъем.
Датчики могут иметь вид взрывозащиты 0ExiaIICT6 X по ГОСТ 30852.10-2002.
При необходимости использования измерительных преобразователей с унифицированным выходным сигналом постоянного тока 4-20мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus, могут комплектоваться выносными преобразователями ИПП.
Рабочий спай |
один |
Изолирован(ы) или Неизолирован(ы) |
|
два |
|||
Вибростойкость ГОСТ Р 52931 |
группа V3 |
||
Номинальное (условное) давление |
0,1МПа без монтажных элементов |
до 150МПа в зависимости от монтажных элементов |
|
Сейсмостойкость MSK-64 |
9 баллов при уровне установки над нулевой отметкой до 70 м |
||
Климатическое исполнение ГОСТ 15150 |
УХЛ2.Температура окружающей среды: |
-60..+120ºС для изделий общего назначения |
|
-60..+85 ºС для исполнения Ex с аналоговым сигналом |
|||
Поверка |
- МИ 3090-2007 – для датчиков с монтажной длиной от 20 до 250 мм |
Показатель тепловой инерции τ0,63:
Вид рабочегоспая |
Показатель тепловой инерции датчика в зависимости от диаметра, сек |
|||||||
d = 0,5 |
d = 1,0 |
d = 1,5; 2 |
d =3,0 |
d = 4,0 |
d = 4,5; 4,6 |
d = 5,0 |
d = 6,0 |
|
Изолированный от оболочки |
0,05 |
0,15 |
0,4 |
1,0 |
1,5 |
2,0 |
3,0 |
4,0 |
Неизолированный от оболочки |
0,03 |
0,05 |
0,15 |
0,5 |
1,0 |
1,0 |
1,5 |
2,0 |
Группа условий эксплуатации |
Вероятность |
Назначенный срок службы |
Средний срок |
Гарантийный срок |
I |
0,95 за 40 000 часов |
5 лет |
10 лет |
5 лет |
II |
0,95 за 16 000 часов |
2 года |
4 года |
2 года |
III |
0,95 за 8 000 часов |
1 год |
2 года |
1 год |
IV |
Не нормирована |
Не нормирован |
Не нормирован |
Не нормирован |
Тип КТ |
Температура |
Группа условий эксплуатации |
Интервал между |
Выбор кабеля |
|
Диаметр оболочки |
Материалоболочки |
||||
КТХА |
– 40 .. +600 |
I |
5 лет |
3; 4; 4,5; 6 |
С321; С316;T310; Т446;T600 |
– 40..+ 600 |
II |
2 года |
1,5; 2; |
С321; С316;T310; T600 |
|
– 40..+ 800 |
3; 4; 4,5; 6 |
С321 |
|||
– 40..+ 900 |
3; 4; 4,5; 6 |
С316;T310;T600 |
|||
– 40..+ 800 |
III |
1 год |
1,5; 2; |
С321 |
|
– 40..+ 900 |
1,5; 2; |
С316; Т310;T600 |
|||
– 40..+ 1000 |
3 |
T310; Т446;T600 |
|||
– 40..+ 1100 |
4,5; 6 |
T310; Т446;T600 |
|||
– 40 .. + 700 |
IV |
Не нормирован |
1 |
С321; T310; T600 |
|
– 40..+ 1300 |
4,5; 6 |
T600 |
|||
КТНН |
– 40 ..+800 |
I |
5 лет |
3; 4,5 |
Т310; Т600; Т740 |
– 200 ..+ 600 |
II |
2 года |
1,5; 2 |
С321 |
|
– 200 ..+ 800 |
1,5; 2 |
Т310; T600; Т740 |
|||
- 200 ..+ 1000 |
3 |
T310; Т600 |
|||
- 200 ..+1100 |
4,5 |
Т310; T600 |
|||
3; 4,5 |
Т740 |
||||
– 200 ..+ 800 |
III |
1 год |
1,5; 2 |
С321 |
|
– 200..+ 900 |
1,5 |
Т310; T600 |
|||
- 200 ..+ 1000 |
1,5; 2 |
Т740 |
|||
- 200 ..+1100 |
3 |
T310; Т600 |
|||
- 200 ..+ 1150 |
4,5 |
Т310; T600 |
|||
- 200 ..+ 1200 |
3; 4,5 |
Т740 |
|||
– 40 ..+ 800 |
IV |
Не нормирован |
1 |
Т600; Т740 |
|
-40 ..+ 1300 |
4.5 |
Т740 |
|||
КТХК |
– 40 ..+ 600 |
I |
5 лет |
3; 4; 4,6; 5; 6 |
С10 |
– 100 . + 800 |
II |
2 года |
3; 4; 4,6; 5; 6 |
||
– 100 . + 600 |
III |
1 год |
1.5 |
||
– 40 ..+ 600 |
IV |
Не нормирован |
1 |
||
КТЖК |
– 40 ..+ 760 |
II |
2 года |
2; 3; 4,5 |
С321; С316 |
КТМК |
– 40 ..+ 200 |
II |
2 года |
2; 3; 4,5 |
С10; С321 |
– 200 ..+ 370 |
III |
1 год |
КТХА |
|
Exi |
02.34 |
— |
2 |
50 |
— |
к1 |
— |
И |
|
— |
Т310 |
|
— |
3 |
— |
L |
/ |
|
l |
- |
|
1 |
|
2 |
3 |
|
4 |
5 |
|
6 |
|
7 |
8 |
|
9 |
10 |
|
11 |
|
12 |
|
13 |
14 |
|
15 |
Поле |
Наименование поля |
Код |
Описание |
|||||
1 |
Тип датчика |
КТХА, КТХК, КТНН, КТЖК, КТМК |
кабельная термопара с НСХ по ГОСТ Р 8.585-2001 |
|||||
2 |
Вид взрывозащиты |
Не заполнено |
электрооборудование общего назначения |
|||||
Exi |
0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002 |
|||||||
3 |
Модификация, Определяет |
02.34 |
с элементом для приварки к поверхности |
|||||
4 |
Узел коммутации |
0 |
свободные концы 50мм |
IP65 провод 50-69, 80 |
0ExiaIICT6 или общ. назнач. |
|||
IP40 провод 70 |
общего назначения |
|||||||
2 |
вилка мини-разъема |
IP40 |
общего назначения |
|||||
4 |
вилка стандарт-разъема |
IP40 |
общего назначения |
|||||
5 |
Вариант исполнения проводов (см. таблицу «Варианты модификаций» стр. 1-14 каталога) |
50 |
многожильный провод, изоляция Силикон / Экран / Силикон – экран провода изолирован от корпуса датчика и не имеет вывода |
|||||
51 |
многожильный провод, изоляция Силикон / Экран / Силикон – экран изолирован от корпуса датчика и имеет отдельный вывод |
|||||||
52 |
многожильный провод, изоляция Силикон / Экран / Силикон – экран соединен с корпусом датчика и имеет отдельный вывод |
|||||||
54 |
одножильный провод изоляция Силикон / Силикон без экрана |
|||||||
60 |
многожильный провод, изоляция Фторопласт / Экран / Фторопласт – экран провода изолирован от корпуса датчика и не имеет вывода |
|||||||
61 |
многожильный провод, изоляция Фторопласт / Экран / Фторопласт – экран изолирован от корпуса датчика и имеет отдельный вывод |
|||||||
62 |
многожильный провод, изоляция Фторопласт / Экран / Фторопласт – экран соединен с корпусом датчика и имеет отдельный вывод |
|||||||
63 |
многожильный провод, изоляция Фторопласт / Фторопласт / наружное армирование изолированное от корпуса датчика |
|||||||
64 |
одножильный провод изоляция Фторопласт / Фторопласт без экрана |
|||||||
70 |
многожильный провод, изоляция проводников и наружная оболочка из стеклонити / наружное армирование из гальванизированной стали |
|||||||
80 |
многожильный провод с фторопластовой изоляцией в металлорукаве. |
|||||||
6 |
Условное обозначение класса датчика |
к0; к1; к2 |
Подробнее см. таблицу 5 стр. 2-9 каталога |
|||||
7 |
Исполнение рабочего спая |
Н |
неизолированный спай |
общего назначения |
||||
И |
изолированный спай |
0ExiaIICT6 или общего назначения |
||||||
8 |
Количество пар |
Не заполнено |
1 пара термоэлектродов |
|||||
2 |
2 пары термоэлектродов (2 спая) |
|||||||
9 |
Материал наружной оболочки кабеля |
С10 |
сталь 12Х18Н10Т (только для КТХК) |
|||||
С321 |
сталь AISI 321 |
|||||||
С316 |
сталь AISI 316 |
|||||||
Т310 |
сталь AISI 310 |
|||||||
Т446 |
сталь AISI 446 |
|||||||
Т600 |
сплав INCONEL 600 |
|||||||
Т740 |
сплав ALLOY 740 |
|||||||
10 |
Толщина оболочки |
Не заполнено |
стандартная толщина оболочки (см. таблицу 1 введение) |
|||||
Д |
двойная толщина оболочки (см. таблицу 1 введение) |
|||||||
11 |
Наружный диаметр |
1; |
размер в мм по выбору Заказчика |
общего назначения, 0ExiaIICT6 или общего назначения |
||||
1,5; 2 |
||||||||
3;4; 4,5; 4,6; 5; 6 |
||||||||
12 |
Монтажная длина L |
10÷100 000 |
100, 120, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150 и более |
|||||
13 |
Количество удлинительных проводов |
Не заполнено |
Один удлинительный провод с количеством пар термоэлектродов указанным в пункте 8 |
И, И2, Н, Н2 |
||||
2х |
Два провода по 1 паре термоэлектродов в каждом |
И2 кроме провода 80 |
||||||
14 |
Длина l провода |
100÷30 000 |
указать размер в мм,: 500, 1000, 2000 3150 и более |
|||||
15 |
Дополнительная |
30х10х6 |
размер приварного элемента |
|||||

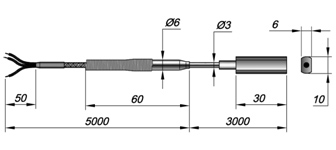

КТНН 02.34 – 061 – к1 – И – С316 – 3 – 3000/5000 – 30х10х6
|
Вид изделия |
КТ |
кабельный ТП |
НСХ |
НН |
нихросил-нисил |
|
Взрывозащита |
― |
общего назначения |
|
Модификация |
02.34 |
с приварным элементом |
|
Узел коммутации |
0 |
свободные концы |
|
Вид провода |
61 |
фторопласт / экран / фторопласт,экран изолирован от корпуса и выведен отдельно |
|
Класс допуска |
к1 |
первый класс |
|
Вид спая |
И |
изолирован, один |
|
Материал оболочки кабеля и ее толщина |
С316 |
сталь AISI 316, стандартная толщина |
|
Диаметр кабеля |
3 |
мм |
|
Длина монтажная |
3000 |
мм |
|
Длина провода |
5000 |
мм |
|
Размер приварного элемента |
30х10х6 |
мм |
