02.29

Описание
Технические характеристики

02.29

Предназначены для измерения температуры поверхности твердых тел (корпуса и головки термопластавтоматов, литьевых и прессовых машин, корпусов подшипников и т.п.) в полостях, не требующих герметизации. Характеризуются наличием подвижного штуцера.

Рабочая часть модификации 02.29 выполнена из кабеля термопарного, который может быть изогнут для измерений в труднодоступных местах. Для защиты удлинительных проводов от перегрева в модификации 02.29 кабель выведен из горячей зоны на нужную Заказчику длину lk.

В комплекте к преобразователям могут поставляться адаптеры байонетные ЮНКЖ 033. Возможно изготовление датчиков по эскизам Заказчика.

Датчики могут иметь вид взрывозащиты 0ExiaIICT6 X по ГОСТ 30852.10-2002.

При необходимости использования измерительных преобразователей с унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus, могут комплектоваться выносными преобразователями ИПП.

Смотреть полностью

Технические характеристики

Рабочий спай	один	Изолирован(ы) или Неизолирован(ы)
	два
Вибростойкость ГОСТ Р 52931	группа V3
Номинальное (условное) давление	*0,1МПа*
Сейсмостойкость MSK-64	*9 баллов* при уровне установки над нулевой отметкой до 70 м
Климатическое исполнение ГОСТ 15150	*УХЛ2*. Температура окружающей среды:	-60..+120ºС для изделий общего назначения
		-60..+85 ºС для исполнения Ex с аналоговым сигналом
Поверка	- МИ 3090-2007 – для датчиков с монтажной длиной от 20 до 250 мм - ГОСТ 8.338-2001 – для датчиков с монтажной длиной от 250 мм

Показатель тепловой инерции τ _0,63:

Вид рабочего спая	Показатель тепловой инерции датчика в зависимости от диаметра, сек
Вид рабочего спая	d = 3,0	d = 4,5;	d = 6,0
Изолированный от оболочки	1,0	2,0	4,0
Неизолированный от оболочки	0,5	1,0	2,0

Показатели надежности

Группа условий эксплуатации	Вероятность безотказной работы	Назначенный срок службы	Средний срок службы	Гарантийный срок эксплуатации
I	0,95 за 40 000 часов	5 лет	10 лет	5 лет
II	0,95 за 16 000 часов	2 года	4 года	2 года
III	0,95 за 8 000 часов	1 год	2 года	1 год

Температурный диапазон

Тип КТ	Модификация	Материал чехла	Группа условий эксплуатации	Температура применения, ºС	Интервал между поверками	Средний срок службы
КТХК	02.29	С10	I	-40…+600	5 лет	10 лет
КТХК		С10	II	-40…+800	2 года	4 года
КТХА		С321, С316, Т310	I	-40…+600	5 лет	10 лет
		С321	II	-40…+800	2 года	4 года
		С316, Т310	II	-40…+900	2 года	4 года
		Т310	III	-40…+1100	1 год	2 года

Варианты исполнения

*КТХА*		*Exi*	*02.29*	—	0	60	—	к1	—	И		—	*С10*		—	*4,5*	—	L	/		l	-	lк	-
1		2	3		4	5		6		7	8		9	10		11		12		13	14		15		16

Поле	Наименование поля	Код	Описание
1	Тип датчика	*КТХА, КТХК, КТЖК*	кабельная термопара с НСХ по ГОСТ Р 8.585-2001
2	Вид взрывозащиты	*Не заполнено*	электрооборудование общего назначения
		*Exi*	0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002
3	Модификация	*02.29*	кабельный, с подвижным штуцером
4	Узел коммутации	0	Свободные концы 50мм	IP65 исп. 50 – 69, 80	0ExiaIICT6/общего назначения
				IP40 исп. 70	общего назначения
		2	Вилка мини-разъема	IP40
		4	Вилка стандарт-разъема	IP40
5	Вариант исполнения проводов (см. узлы коммутации датчика)	50	Многожильный провод, изоляция Силикон / Экран / Силикон – экран провода изолирован от корпуса датчика и не имеет вывода
		51	Многожильный провод, изоляция Силикон / Экран / Силикон – экран изолирован от корпуса датчика и имеет отдельный вывод
		52	Многожильный провод, изоляция Силикон / Экран / Силикон – экран соединен с корпусом датчика и имеет отдельный вывод
		60	Многожильный провод, изоляция Фторопласт / Экран / Фторопласт – экран провода изолирован от корпуса датчика и не имеет вывода
		61	Многожильный провод, изоляция Фторопласт / Экран / Фторопласт – экран изолирован от корпуса датчика и имеет отдельный вывод
		62	Многожильный провод, изоляция Фторопласт / Экран / Фторопласт – экран соединен с корпусом датчика и имеет отдельный вывод
		63	многожильный провод, изоляция Фторопласт / Фторопласт / наружное армирование, изолированное от корпуса датчика
		70	Многожильный провод, изоляция проводников и наружная оболочка из стеклонити / наружное армирование из гальванизированной стали
		80	Многожильный провод с фторопластовой изоляцией в металлорукаве.
6	Класс датчика	*к1; к2*	Подробнее см. таблицу 5 стр. 2-9 каталога
7	Исполнение рабочего спая	Н	неизолированный спай
		И	изолированный спай
8	Количество пар термоэлектродов	*Не заполнено*	1 пара термоэлектродов
		2	2 пары термоэлектродов (2 спая)
9	Материал наружной оболочки	*С10*	Сталь 12Х18Н10Т (только для КТХК)
		*С321*	AISI 321
		*С316*	AISI 316
		*Т310*	AISI 310
10	Толщина оболочки кабеля	*Не заполнено*	стандартная толщина оболочки
		Д	двойная толщина оболочки
11	Наружный диаметр	*3; 4,5; 6;*	размер в мм по выбору Заказчика
12	Монтажная длина L	*6÷1250*
13	Количество удлинительных проводов	*Не заполнено*	Один удлинительный провод с количеством пар термоэлектродов указанным в пункте 8			И, И2,
		2х	Два провода по 1 паре термоэлектродов в каждом			И2 кроме провода 80
14	Длина ℓ удлиняющего провода	*100÷30 000*	указать размер в мм, 250, 500, 1000, 2000 3150 и более
15	Длина ℓ_К каб. части	*100÷10 000*	указать размер в мм
16	Монтажный элемент	*М8, М10, М12, М16, М20*	Штуцер с резьбой М8х1, М10х1, М12х1,5, М16х1.5, М20х1.5

Примеры обозначения изделий

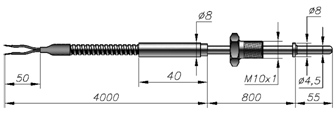

*КТХА* *Exi02.29* – 080 – к0 – И – С316 – 4.5 – 55/800/4000 – М10**	Вид изделия	КТ	кабельный ТП
	НСХ	ХА	хромель-алюмель
	Взрывозащита	*Exi*	0ExiaIICT6 X
	Модификация	*02.29*
	Узел коммутации	0	свободные концы
	Вид провода	80	фторопласт в металлорукаве
	Класс допуска	к0	нулевой класс
	Вид спая	И	изолированный
	Материал рабочей части	*С316*	сталь AISI 316
	Диаметр оболочки	*4,5*	мм
	Длина монтажная	55	мм
	Длина кабельной части	*800*	мм
	Длина провода	*4000*	мм
	Штуцер с резьбой	*М10х1*
