Предназначены для измерения температуры поверхности различных объектов. Датчики температуры могут быть изготовлены по чертежам Заказчика с учетом конструктивных особенностей оборудования.
Датчики могут иметь вид взрывозащиты 0ExiaIICT6 X по ГОСТ 30852.10-2002.
При необходимости использования измерительных преобразователей с унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus, могут комплектоваться выносными преобразователями ИПП.
|
Рабочий спай |
один |
Изолирован(ы) или Неизолирован(ы) |
|
|
два |
|||
|
Вибростойкость ГОСТ Р 52931 |
группа N2 |
||
|
Номинальное (условное) давление |
0,1МПа |
||
|
Сейсмостойкость MSK-64 |
9 баллов при уровне установки над нулевой отметкой до 70 м |
||
|
Климатическое исполнение ГОСТ 15150 |
УХЛ2. Температура окружающей среды: |
-60..+120ºС для изделий общего назначения |
|
|
-60..+85 ºС для исполнения Ex с аналоговым сигналом |
|||
|
Поверка |
- МИ 3090-2007 – для датчиков с монтажной длиной от 20 до - ГОСТ 8.338-2001 – для датчиков с монтажной длиной от |
||
|
Показатель тепловой инерции τ 0,63 |
d = 3.6 |
||
|
Изолированный спай |
Неизолированный спай |
||
|
5 |
3 |
||
Показатели надежности
|
Группа условий эксплуатации |
Вероятность безотказной работы |
Назначенный срок службы |
Средний срок службы |
Гарантийный срок |
|
II |
0,95 за 16 000 часов |
2 года |
4 года |
2 года |
|
Тип КТ |
Модификация |
Группа условий эксплуатации |
Температура |
Интервал между поверками |
Средний срок службы |
|
КТХА КТЖК |
02.20 |
II |
-40…+350 |
2 года |
4 года |
|
КТХА |
|
02.20 |
— |
0 |
70 |
— |
К2 |
— |
И |
|
— |
3,6 |
— |
l |
- |
М5 |
|
1 |
|
2 |
|
3 |
4 |
|
5 |
|
6 |
7 |
|
8 |
|
9 |
|
10 |
|
Поле |
Наименование поля |
Код |
Описание |
|
|
1 |
Тип датчика |
КТХА, КТЖК |
кабельная термопара с НСХ по ГОСТ Р 8.585-2001 |
|
|
2 |
Модификация |
02.20 |
С креплением под гайку |
Допустимый провод 70 |
|
3 |
Узел коммутации |
0 |
Свободные концы 50мм |
|
|
4 |
Вариант исполнения проводов (см. узлы коммутации датчика) |
70 |
Многожильный провод, изоляция проводников и наружная оболочка из стеклонити / наружное армирование из гальванизированной стали |
|
|
5 |
Класс допуска |
к1; к2 |
Подробнее см. таблицу 5 стр. 2-9 каталога |
|
|
6 |
Исполнение рабочего спая |
Н |
неизолированный спай |
общего назначения |
|
И |
изолированный спай |
|||
|
7 |
Количество пар |
Не заполнено |
1 пара термоэлектродов |
|
|
2 |
2 пары термоэлектродов (2 спая) |
|||
|
8 |
Наружный диаметр |
3,6 |
мм |
|
|
9 |
Длина удлиняющего провода ℓ |
250÷10 000 |
указать размер в мм 320, 500, 1000, 2000, 3150 и более |
|
|
10 |
Дополнительная информация |
М4, М5, М6, М8, М10, М12 |
Указание типоразмера болта под отверстие |
|
|

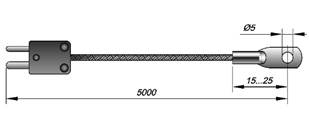

КТЖК 02.20 – 270 – к1 – Н – 3.6 – 5000 – М4 |
Вид изделия |
КТ |
кабельный ТП |
|
НСХ |
ЖК |
железо-константан |
|
|
Модификация |
02.20 |
|
|
|
Узел коммутации |
2 |
вилка мини-разъема |
|
|
Вид провода |
70 |
стеклонить с армированием |
|
|
Класс допуска |
к1 |
первый класс |
|
|
Вид спая |
Н |
неизолированный |
|
|
диаметр провода |
3.6 |
мм |
|
|
Длина провода |
5000 |
мм |
|
|
Наконечник |
М4 |
под винт М4 |
