01.01

Является базовой конструкцией для всех последующих модификаций датчиков.

Предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла.

Допускается изгибать датчики температуры для размещения рабочего спая в требуемой зоне измерения. Радиус гиба не менее 5 диаметров кабеля.

Модификация 01.01 исполняется в варианте 000, 006 и требует осторожного обращения при подключении из-за возможной поломки термоэлектродов. В качестве рабочего датчика рекомендуем использовать модификации 01.02 или 02.01.

Для монтажа датчика на объекте используются передвижные штуцера ЮНКЖ 031 (см. раздел "Монтажная арматура"), рассчитанные на номинальное (условное) давление 1,0 МПа.

Технические характеристики



Рабочий спай

один

Изолирован(ы) или
Н
еизолирован(ы)

два

Вибростойкость ГОСТ Р 52931

группа V3

Номинальное (условное) давление

0,1МПа без монтажных элементов

до 150МПа в зависимости от монтажных элементов

Сейсмостойкость MSK-64

9 баллов при уровне установки над нулевой отметкой до 70 м

Климатическое исполнение ГОСТ 15150

УХЛ2

Температура окружающей среды: -60..+120ºС

Поверка

МИ 3090-2007 - для датчиков с монтажной длиной от 20 до 250 мм

ГОСТ 8.338-2013 - для датчиков с монтажной длиной от 250 мм

МП РТ 2026-2013 – для датчиков с установленными измерительными преобразователями

Дрейф показаний за интервал между поверками (ИМП)


Тип датчика температуры

Группа условий эксплуатации

Дрейф за ИМП, °С, не более

КТХА;   КТНН

I;  II

± (1 или 0,004 · |t|)

III

± (1,5 или 0,006 · |t|)

IV

КТХК

I

± (1 или 0,004 · |t|)

II

± (1,5 или 0,006 · |t|)

КТЖК

II

± (1 или 0,004 · |t|)

КТМК

II;  III

± (1 или 0,004 · |t|)



Показатель тепловой инерции τ 0,63:

Вид рабочего спая

Показатель тепловой инерции датчика в зависимости от диаметра, с

d = 0,5

d = 1,0

d = 1,5; 2

d = 3,0

d = 4,0

d = 4,5;  4,6

d = 5,0

d = 6,0

Изолированный от оболочки

0,05

0,15

0,4

1,0

1,5

2,0

3,0

4,0

Неизолированный от оболочки

0,03

0,05

0,15

0,5

1,0

1,0

1,5

2,0

Показатели надежности

Группа условий эксплуатации

Вероятность
безотказной работы

Назначенный срок службы

Средний срок
службы

Гарантийный срок
 эксплуатации

I

0,95 за 40 000 часов

5 лет

10 лет

5 лет

II

0,95 за 16 000 часов

2 года

4 года

2 года

III

0,95 за 8 000 часов

1 год

2 года

1 год

IV

Не нормирована

Не нормирован

Не нормирован

Не нормирован

Температурный диапазон

Тип КТ

Температура
применения, ºС

Группа
 условий
эксплуатации

Интервал между
поверками

Выбор кабеля

Диаметр
оболочки

Материал оболочки

КТХА

– 40 .. + 600

I

5 лет

3;  4;  4,5;  6

С321; С316; T310; Т446; T600

– 40 ..+ 600

II

2 года

1,5;  2;

С321;  С316;  T310;  T600

– 40 ..+ 800

3;  4;  4,5;  6

С321

– 40..+ 900

3;  4;  4,5;  6

С316;  T310;  T600

– 40 ..+ 800

III

1 год

1,5;  2

С321

– 40..+ 900

1,5;  2

С316;  Т310;  T600

– 40..+ 1000

3

T310;  Т446;  T600

– 40 ..+ 1100

4,5;  6

T310;  Т446;  T600

– 40 .. + 700

IV

Не нормирован

0,5

T310;  T600

1

С321;  T310;  T600

– 40..+ 1300

4,5;  6

T600

КТНН

– 40 ..+ 800

I

5 лет

3;  4,5

Т310; Т600; Т740

– 200 ..+ 600

II

2 года

1,5;  2

С321, С316

– 200 ..+ 800

1,5; 2

Т310; T600; Т740

– 200 ..+ 1000

3

T310; Т600

– 200 ..+ 1100

4,5

Т310; T600

3;  4,5

Т740

– 200 ..+ 800

III

1 год

1,5;  2

С321, С316

– 200..+ 900

1,5

Т740, Т310; T600

– 200 ..+ 1000

2

Т740, Т310; T600

– 200 ..+ 1100

3

Т740, Т600, Т310

– 200 ..+ 1200

4,5

Т740

– 40 ..+ 800

IV

Не нормирован

1

Т600; Т740

– 40 ..+ 1300

4.5

Т740

КТХК

– 40 ..+ 600

I

5 лет

3; 4; 4,6; 5; 6

С10

– 100 . + 800

II

2 года

3; 4; 4,6; 5; 6

С10

– 100 ..+ 600

III

1 год

1,5

С10

– 40 ..+ 600

IV

Не нормирован

1

С10

КТЖК

– 40 ..+ 760

II

2 года

2;  3;  4,5

С321; С316

КТМК

– 40 ..+ 200

II

2 года

2;  3;  4,5

С10; С321

– 200 ..+ 370

III

1 год



Варианты исполнения

КТХА



01.01

000

к1

И

2

Т310

Д

3

L

1



2



3



4



5

6



7

8



9



10



Поле

Наименование поля

Код

Описание

1

Тип датчика

КТХА, КТХК, КТНН, КТЖК, КТМК

кабельная термопара с НСХ по ГОСТ Р 8.585-2001

2

Модификация

01.01

Чувствительный элемент без монтажных элементов

3

Узел коммутации
датчика

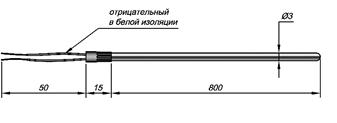

000 (термоэлектроды выведены из защитной оболочки кабеля)

Свободные концы электродов

IP00

общего назначения

006

Свободные концы электродов со штуцером

4

Класса датчика

к0;   к1;   к2

Подробнее см. таблицу 5 стр. 2-9

5

Исполнение рабочего спая термопары

О

открытый спай

общего назначения

Н

неизолированный спай

общего назначения

И

изолированный спай

0ExiaIICTX / общего назнач.

6

Количество пар
термоэлектродов

Не заполнено

1 пара термоэлектродов

2

2 пары термоэлектродов (2 спая)

7

Материал наружной оболочки кабеля

С10

Сталь 12Х18Н10Т (только для КТХК)

С321С316

AISI 321, AISI 316

Т310

AISI 310

Т446

AISI 446

Т600

INCONEL 600

Т740

ALLOY 740

8

Толщина оболочки кабеля

Не заполнено

стандартная толщина оболочки (см. таблицу 1 введение)

Д

двойная толщина оболочки (см. таблицу 1 введение)

9

Наружный диаметр

0,5; 1;

размер в мм по выбору Заказчика

общего назначения

1,5; 2; 3; 4; 4,5; 4,6; 5; 6

0ExiaIICTX / общ. назнач.

10

Монтажная длина

10÷100 000

монтажная длина L до рабочего конца в мм

Примеры обозначения изделий

КТНН 01.01-000 – к1 - И – Т740 - 3 - 800

Вид изделия

КТ

кабельный ТП

НСХ

НН

нихросил-нисил

Взрывозащита

общего назначения

Модификация

01.01

без монтажных элем

Коммутация (код головки)

000

Свободные термоэлектроды

Класс допуска

К1

первый класс

Выходной сигнал (класс точности)

аналоговый

Вид спая, количество пар

И

один, изолирован

Материал оболочки кабеля

Т740

alloy 740

Диаметр кабеля

3

мм

Длина монтажная

800

мм
