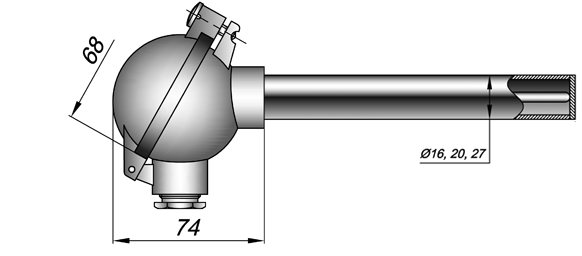

01.06

Предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла. Датчики температуры 01.06, для установки на объект, рекомендуется комплектовать штуцерами передвижными ЮНКЖ 031, 041 либо передвижными фланцами ЮНКЖ 030 (см. раздел 10 каталога «Монтажная арматура ЮНКЖ»). При этом номинальное давление нормируется по используемому монтажному элементу.

Датчики КТХА 01.06 в чехлах из жаростойкой стали AISI 310 рекомендуются для применения в температурных диапазонах до 1100°С взамен термопар в более дорогой защитной арматуре из сплавов ХН45Ю и Kanthal АРМ.

Датчики 01.06 имеют разборную конструкцию, возможна поставка отдельно термочувствительных элементов КТХА 01.01-006 для них.

Конструкция термопреобразователя с металлическим чехлом из стали AISI 310 защищена патентом на полезную модель № 41190.

Датчики могут иметь вид взрывозащиты 0ExiaIICT4...Т6 X или 1ExdIICT4...Т6 по ГОСТ 30852.10-2002.

В клеммные головки могут устанавливаться измерительные преобразователи с унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus. Для удобства подключение проводов к ИП рекомендуется использовать головки вариантов модификаций 16, 17, 23, 28. Клеммные головки оснащаются штатным либо специализированным кабельным вводом.

Смотреть полностью

Технические характеристики

Рабочий спай	один		Изолирован(ы) или Неизолирован(ы)
	два
Вибростойкость ГОСТ Р 52931	группа V3
Сейсмостойкость MSK-64	*9 баллов* при уровне установки над нулевой отметкой до 70 м
Номинальное (условное) давление	*0,1 МПа*	Модификация 01.06
Климатическое исполнение ГОСТ 15150	*УХЛ2*. Температура окружающей среды:			-60..+120ºС для изделий общего назначения
				-60..+85 ºС для исполнения Ex с аналоговым сигналом
				-55..+85ºС для изделий с унифицированным выходным сигналом
Поверка	- МИ 3090-2007 – для датчиков с монтажной длиной от 20 до 250 мм разборных конструкций, без измерительных преобразователей; - МИ 3091-2007 – для датчиков модификаций 21.ХХ - ГОСТ 8.338-2001 – для датчиков с монтажной длиной от 250 мм, без измерительных преобразователей; - МП РТ 2026-2013 – для датчиков с установленными измерительными преобразователями.

Показатель тепловой инерции τ _0,63:

Вид рабочего спая	Показатель тепловой инерции датчика в зависимости от диаметра, сек
Вид рабочего спая	d = 14	d = 16	d = 20
Изолированный от оболочки	30	40	50
Неизолированный от оболочки	—	—	—

Показатели надежности

Группа условий эксплуатации	Вероятность безотказной работы	Назначенный срок службы	Средний срок службы	Гарантийный срок эксплуатации
I	0,95 за 40 000 часов	5 лет	10 лет	5 лет
II	0,95 за 16 000 часов	2 года	4 года	2 года
III	0,95 за 8 000 часов	1 год	2 года	1 год
IV	Не нормирована	Не нормирован	Не нормирован	Не нормирован

Предельная погрешность

Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и цифровым сигналом по протоколу HART, указаны с учетом вклада погрешности компенсации холодных спаев.

Выходной сигнал	Условное обозначение	Пределы допускаемой погрешности	Выходной сигнал	Условное обозначение	Пределы допускаемой погрешности
4-20мА	к0Т40	±0,4% ∙t_n* или ±1,5°С	4-20мА+HART	к1Н25	±0,25%∙ t_n или ±0,9°С;
	к1Т50	±0,5%∙ t_n или ±2,0°С		к0Н40	±0,4%∙ t_n или ±1,2°С;
	к2Т80	±0,8%∙ t_n или ± 2,5°С		к1Н50	±0,5%∙ t_n или ±1,7°С;
	к2Т80	±0,8%∙ t_n или ± 2,5°С		к2Н80	±0,8%∙ t_n или ± 2,5°С

* - tn диапазон настройки датчика необходимо умножить на указанное значение в %. Выбрать большее значение.

Температурный диапазон

Тип КТ	Диаметр чехла	Материал чехла	Группа условий эксплуатации	Температура применения, ºС	Интервал между поверками	Средний срок службы
КТХА	16; 20	С10	I	-40…+600	5 лет	10 лет
КТХА	16; 20	С10	II	-40…+800	2 года	4 года
КТНН	16; 20	С10	I	-40…+600	5 лет	10 лет
КТНН	16; 20	С10	II	-200…+800	2 года	4 года
КТХА	20	C13	I	-40…+600	5 лет	10 лет
КТХА	20	C13	II	-40…+900	2 года	4 года
КТНН	20	C13	I	-40…+800	5 лет	10 лет
КТНН	20	C13	II	-200…+900	2 года	4 года
КТХА	20	T310	I	-40…+600	5 лет	10 лет
			II	-40…+900	2 года	4 года
			III	-40…+1100	1 год	2 года
КТНН	20	T310, Т45	I	-40…+800	5 лет	10 лет
		T310, Т45	II	-200…+1100	2 года	4 года
		Т310	IV	-200…+1150	Не нормирован	Не нормирован
	20	Т45	IV	-200…+ 1250	Не нормирован	Не нормирован
КТХА	20	Т45	III	-40…+1100	1 год	2 года
КТХА	20	Т45	IV	-40…+ 1250	Не нормирован	Не нормирован
КТНН	27	Тарм	II	-200…+1100	2 года	4 года
КТХА			III	-40…+1100	1 год	2 года
КТХА			IV	-40…+ 1300	Не нормирован	Не нормирован
КТНН			IV	-200…+ 1300	Не нормирован	Не нормирован
КТХК	16; 20	С10 C13	I	-40…+600	5 лет	10 лет
КТХК	16; 20	С10 C13	II	-100…+800	2 года	4 года
КТЖК	16; 20	С10; C13	II	-40…+760	2 года	4 года

Варианты исполнения

*КТХА*		*Exi*	*01.06*	—	0	21	—	к1	*H50*	—	И		—	*С10*	—	20	—	L
1		2	3		4	5		6	7		8	9		10		11		12

Поле	Наименование	Код		Описание
1	Тип датчика	*КТХА, КТХК, КТНН, КТЖК*		кабельная термопара с НСХ по ГОСТ Р 8.585-2001
2	Вид взрывозащиты	*Не заполнено*		электрооборудование общего назначения
		*Exi*		0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002
		*Exd*		1ExdIICT6, взрывонепроницаемая оболочка по ГОСТ 30852.1-2002
3	Модификация	*01.06*		без монтажных элементов
4	Кабельный ввод	0		штатный кабельный ввод		Не допустимо для 1ExdIICT6
		А		под небронированный кабель в металлорукаве РЗЦХ-15
		В		под небронированный кабель в металлорукаве МРПИ-15
		C		под небронированный кабель в металлорукаве DN18
		D		под небронированный кабель в металлорукаве DN20
		E		под небронированный кабель в металлорукаве DN12
		F		под трубный монтаж с внутренней резьбой М20х1,5
		G		под трубный монтаж с выходом наружной резьбой G1/2
		H		под небронированный кабель диаметром 6,5÷14 мм
		I		под небронированный кабель диаметром 3,2÷8,7 мм
		J		под кабель диаметром внутренней/наружной оболочки: 6,1-11,7/9,5-15,9, бронированный однорядной проволочной броней
		К		под кабель диаметром внутренней/наружной оболочки: 3,1-8,7 / 6,1-11,5, бронированный всеми типами брони
		L		под кабель диаметром внутренней/наружной оболочки: 6,5-14 / 12,5-20,9, бронированный всеми типами брони
5	Узел коммутации датчика (см. таблицу «Варианты модификаций» стр. 1-10 каталога)	10		пластиковая головка	IP55		общего назначения
		*15; 16;17; 18; 19*		алюминиевая головка	IP66/IP68		1ExdIICT6 / 0ExiaIICT6 X
		*20; 22*		алюминиевая головка	IP65		общего назначения
		*14; 21;* *23; 24; 25; 26; 28; 29*		алюминиевая головка	IP66		0ExiaIICT6 X или общ. назнач.
		27		нержавеющая сталь	IP66		0ExiaIICT6 Х или общ. назнач.
6	Класс допуска	*к0; к1; к2*		Подробнее см. таблицу 5 стр. 2-9 каталога
7	Выходной сигнал, условное обозначение точности измерительного преобразователя, см. табл. 5 на стр. 2-10 каталога	*Не заполнено*		аналоговый сигнал (mV) в соответствии с НСХ
		*Т40*	Для головок клеммных >14	4-20 мА	для к0
		*Т50; Т70*			для к1
		*Т80; Т100*			для к2
		*Н25*		4-20 мА +HART	Индивидуальна калибровка датчика (к1)
		*H40*			для к0
		*Н50*			для к1
		*Н80*			для к2
8	Исполнение рабочего спая	Н		неизолированный спай	общего назначения
		И		изолированный спай	1ExdIICT6 / 0ExiaIICT6 X / общего назнач.
9	Количество пар термоэлектродов	*Не заполнено*		1 пара термоэлектродов
		2		2 пары термоэлектродов (2 спая)
10	Материал защитной арматуры	*С10*		сталь 12Х18Н10Т
		*С13*		сталь 10Х17Н13М2Т
		*Т310*		AISI 310
		*Т45*		сплав ХН45Ю
		*Tapm*		сплав АРМ Kanthal
11	Наружный диаметр	14; *16; 20*		размер в мм по выбору Заказчика
12	Монтажная длина	*50÷3150*		монтажная длина L до рабочего конца в мм

Примеры обозначения изделий

*КТХА Exi01.06* – A21 – к1Н50 – И – Т310 – 20 – 800**
Вид изделия	КТ	кабельный ТП
НСХ	ХА	хромель-алюмель
Взрывозащита	*Exi*	0ExiallCT6
Модификация	*01.06*	без монтажных элементов
Кабельный ввод	А	под РЗ-ЦХ DN15
Коммутация (код головки)	21	IP65
Класс допуска	к1	первый класс
Выходной сигнал (класс точности)	*Н50*	цифровой 4-20мА+HART (0,5%)
Вид спая	И	изолированный
Материал защитной оболочки	*Т310*	сталь AISI 310
Диаметр рабочей части	20	мм
Длина монтажная	*800*	мм
