01.11

Описание
Технические характеристики

01.11

Датчики температуры 01.11 предназначены для измерения температуры газообразных сред, продуктов сгорания природного газа, газовых потоков в агрегатах компрессорных станций магистральных газопроводов при скорости потока газов перед защитным экраном рабочего конца датчика до 70 м/с. Датчики 01.11 имеют неразборную конструкцию. Диаметр утоненной части (d1) равен 5мм (7 мм для КТХК с двумя рабочими спаями). Тип резьбы штуцера указывается в явном виде при заказе.

Датчики могут иметь вид взрывозащиты 0ExiaIICT6 X или 1ExdIICT6 по ГОСТ 30852.10-2002. В клеммные головки могут устанавливаться измерительные преобразователис унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus. Для удобства подключение проводов к ИП рекомендуется использовать головки вариантов модификаций 16, 17, 23, 28. Клеммные головки оснащаются штатным либо специализированным кабельным вводом.

Смотреть полностью

Технические характеристики

Рабочий спай	один	Изолирован(ы) илиНеизолирован(ы)
	два
Вибростойкость ГОСТ Р 52931	группа V3
Сейсмостойкость MSK-64	*9 баллов* при уровне установки над нулевой отметкой до 70 м
Климатическое исполнение ГОСТ 15150	*УХЛ2*.Температура окружающей среды:		-60..+120ºС для изделий общего назначения
			-60..+85 ºС для исполнения Ex с аналоговым сигналом
			-55..+85ºС для изделий с выходным сигналом 4-20мА
Поверка	- МИ 3090-2007 – для датчиков с монтажной длиной от 20 до 250 мм, без измерительных преобразователей; - ГОСТ 8.338-2001 – для датчиков с монтажной длиной от 250 мм, без измерительных преобразователей; - МП РТ 2026-2013 – для датчиков с установленными измерительными преобразователями.

Показатель тепловой инерции τ _0,63:

Вид рабочего спая	Показатель тепловой инерции датчика в зависимости от диаметра, сек
Вид рабочего спая	d=10/5; 20/5	d=10/7; 20/7
Изолированный от оболочки	5	7
Неизолированный от оболочки	3	5

Показатели надежности

Группа условий эксплуатации

Вероятность

безотказной работы

Назначенный срок службы

Средний срок

службы

Гарантийный срок

эксплуатации

0,95 за 16 000 часов

2 года

4 года

2 года

III

0,95 за 8 000 часов

1 год

2 года

1 год

Предельная погрешность

Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и цифровым сигналом по протоколу HART, указаны с учетом вклада погрешности компенсации холодных спаев.

Выходной сигнал	Условное обозначение	Пределы допускаемой погрешности	Выходной сигнал	Условное обозначение	Пределы допускаемой погрешности
4-20мА	к0Т40	±0,4% ∙t_n* или ±1,5°С	4-20мА+HART	к1Н25	±0,25%∙ t_n или ±0,9°С;
	к1Т50	±0,5%∙ t_n или ±2,0°С		к0Н40	±0,4%∙ t_n или ±1,2°С;
	к2Т80	±0,8%∙ t_n или ± 2,5°С		к1Н50	±0,5%∙ t_n или ±1,7°С;
	к2Т80	±0,8%∙ t_n или ± 2,5°С		к2Н80	±0,8%∙ t_n или ± 2,5°С

* - tn диапазон настройки измерительного преобразователя необходимо умножить на указанное значение в %. Выбрать большее значение.

Температурный диапазон

Тип КТ	Диаметр чехла, мм	Материал чехла	Группа условий эксплуатации	Температура применения, ºС	Интервал между поверками	Средний срок службы
КТХК КТХА	10	С10	II	-40…+600	2 года	4 года
КТХК КТХА	10	С10	III	-40…+800	1 год	2 года
КТХА	10	Т18	II	-40…+900	2 года	4 года
КТНН	10	Т18	II	-40…+1000	2 года	4 года

Варианты исполнения

*КТХА*			*01.*11	—	0	21	—	к1		—	И	2	—	*C10*	—	20	/	7	—	L	/	l	—	*М27*
1		2	3		4	5		6	7		8	9		10		11		12		13		14		15

Поле	Наименование	Код	Описание
1	Тип датчика	*КТХА, КТХК, КТНН*	кабельная термопара с НСХ по ГОСТ Р 8.585-2001
2	Вид взрывозащиты	*Не заполнено*	электрооборудование общего назначения
		*Exi*	0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002
		*Exd*	1ExdIICT6, взрывонепроницаемая оболочка по ГОСТ 30852.1-2002
3	Модификация	*01.11*	с чехлом из трубы и утонением
4	Кабельный ввод	0	штатный кабельный ввод			Не допустимо для 1ExdIICT6
		А-Z	Специализированный кабельный ввод (см. раздел «Узлы коммутации датчика»)
5	Узел коммутации датчика	*15; 16*	алюминиевая головка	IP66/IP68		1ExdIICT6 / 0ExiaIICT6 X
		*20; 22*	алюминиевая головка	IP65		общего назначения
		*21;* *23; 24; 25; 26; 28; 29*	алюминиевая головка	IP66		0ExiaIICT6 X или общ. назнач.
6	Класс допуска	*к0; к1; к2*	Подробнее см. таблицу 5 стр. 2-9 каталога
7	Выходной сигнал, условное обозначение точности измерительного преобразователя, см. табл. 5 на стр. 2-10 каталога	*Не заполнено*	аналоговый сигнал (mV) в соответствии с НСХ
		*Т40*	4-20 мА	для к0
		*Т50; Т70*		для к1
		*Т80; Т100*		для к2
		*Н25*	4-20 мА +HART	Индивидуальна калибровка датчика (к1)
		*Н40*		для к0
		*Н50*		для к1
		*Н80*		для к2
8	Исполнение рабочего спая датчика	Н	неизолированный спай, только общего назначения
		И	изолированный спай		1ExdIICT6 / 0ExiaIICT6 X / общего назнач.
9	Количество пар термоэлектродов	*Не заполнено*	1 пара термоэлектродов
		2	2 пары термоэлектродов (2 спая)
10	Материал защитного чехла	*С10*	сталь 12Х18Н10Т
		*Т310*	AISI 310
11	Наружный диаметр основной	10; 20	размер в мм по выбору Заказчика
12	Наружный диаметр утонения	*5, 7*	размер в мм по выбору Заказчика
13	Монтажная длина	*50÷2500*	монтажная длина L до рабочего конца в мм
14	Размер l от места уплотнения до головки/ переходной втулки	*Не заполнено*	120 мм
		30÷500	указать размер в мм, если 120 мм не подходит
15	Типоразмер штуцера	*Указать размер резьбы*	К1/2, М27х2, М33х2

Примеры обозначения изделий

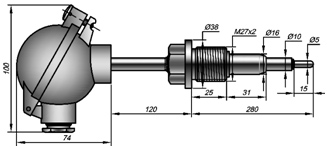

*КТХА 01.11* – *021 – к1* – И – *Т18* – *10/5 – 280* – *М27*	Вид изделия	КТ	кабельный ТП
	НСХ	ХА	хромель-алюмель
	Взрывозащита	-	Общего назначения
	Модификация	*01.11*
	Кабельный ввод	0	штатный
	Коммутация (код головки)	21	с винтом, IP66
	Класс допуска	к1	первый класс
	Выходной сигнал	―	аналоговый
	Вид спая	И	изолированный
	Материал защитной оболочки	*Т18*	сталь 10Х23Н18
	Диаметр рабочей части	*10/5*	мм
	Длина монтажная	*280*	мм
	Длина до головки	―	120 мм
	Типоразмер штуцера	*М27*	М27х2
