02.01
02.01
Предназначены для измерения температуры жидких, газообразных, сыпучих сред, а также поверхностей твердых тел.
При установке на технологическом оборудовании сложной геометрии и в труднодоступных местах допускается изгибать датчики для размещения рабочего спая в требуемой зоне измерения вплоть до сворачивания в петлю или спираль.
Термопреобразователи наружным диаметром 3, 4.5 мм и монтажной длиной 20 и более метров рекомендуются для контроля температуры стенок энергетических котлов. Максимальная монтажная длина термопреобразователей диаметром 3 мм может составлять 600 метров (для прокладки в шахтах и скважинах и т.п.). Термопреобразователи диаметром 1.0–1.5 мм удобны для проведения точных и малоинерционных температурных измерений в научных исследованиях прималых габаритах термометрируемых объектов.
Выводы термоэлектродов удлиняются с помощью удлинительного провода длиной l. Место соединения помещено в переходную втулку и загерметизировано. На свободных концах провода может быть установлен термопарный разъем.
Для монтажа датчика на объекте используются передвижные штуцера ЮНКЖ 031, рассчитанные на номинальное (условное) давление 1,0 МПа. Для расширения области применения термопреобразователи КТхх 02.01 могут изготавливаться с приваренными (припаянными) монтажными элементами по чертежам Заказчика.
Датчики могут иметь вид взрывозащиты 0ExiaIICT6 X по ГОСТ 30852.10-2002.
При необходимости использования измерительных преобразователей с унифицированным выходным сигналом постоянного тока 4-20мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus, могут комплектоваться выносными преобразователями ИПП.
Рабочий спай |
один |
Изолирован(ы) или Неизолирован(ы) |
|
два |
|||
Вибростойкость ГОСТ Р 52931 |
группа V3 |
||
Номинальное (условное) давление |
0,1МПа без монтажных элементов |
до 150МПа в зависимости от монтажных элементов |
|
Сейсмостойкость MSK-64 |
9 баллов при уровне установки над нулевой отметкой до 70 м |
||
Климатическое исполнение ГОСТ 15150 |
УХЛ2.Температура окружающей среды: |
-60..+120ºС для изделий общего назначения |
|
-60..+85 ºС для исполнения Ex с аналоговым сигналом |
|||
Поверка |
- МИ 3090-2007 – для датчиков с монтажной длиной от 20 до 250 мм |
Показатель тепловой инерции τ0,63:
Вид рабочегоспая |
Показатель тепловой инерции датчика в зависимости от диаметра, сек |
|||||||
d = 0,5 |
d = 1,0 |
d = 1,5; 2 |
d =3,0 |
d = 4,0 |
d = 4,5; 4,6 |
d = 5,0 |
d = 6,0 |
|
Изолированный от оболочки |
0,05 |
0,15 |
0,4 |
1,0 |
1,5 |
2,0 |
3,0 |
4,0 |
Неизолированный от оболочки |
0,03 |
0,05 |
0,15 |
0,5 |
1,0 |
1,0 |
1,5 |
2,0 |
Группа условий эксплуатации |
Вероятность |
Назначенный срок службы |
Средний срок |
Гарантийный срок |
I |
0,95 за 40 000 часов |
5 лет |
10 лет |
5 лет |
II |
0,95 за 16 000 часов |
2 года |
4 года |
2 года |
III |
0,95 за 8 000 часов |
1 год |
2 года |
1 год |
IV |
Не нормирована |
Не нормирован |
Не нормирован |
Не нормирован |
Тип КТ |
Температура |
Группа условий эксплуатации |
Интервал между |
Выбор кабеля |
|
Диаметр оболочки |
Материалоболочки |
||||
КТХА |
– 40 .. +600 |
I |
5 лет |
3; 4; 4,5; 6 |
С321; С316;T310; Т446;T600 |
– 40..+ 600 |
II |
2 года |
1,5; 2; |
С321; С316;T310; T600 |
|
– 40..+ 800 |
3; 4; 4,5; 6 |
С321 |
|||
– 40..+ 900 |
3; 4; 4,5; 6 |
С316;T310;T600 |
|||
– 40..+ 800 |
III |
1 год |
1,5; 2; |
С321 |
|
– 40..+ 900 |
1,5; 2; |
С316; Т310;T600 |
|||
– 40..+ 1000 |
3 |
T310; Т446;T600 |
|||
– 40..+ 1100 |
4,5; 6 |
T310; Т446;T600 |
|||
– 40 .. + 700 |
IV |
Не нормирован |
1 |
С321; T310; T600 |
|
– 40..+ 1300 |
4,5; 6 |
T600 |
|||
КТНН |
– 40 ..+800 |
I |
5 лет |
3; 4,5 |
Т310; Т600; Т740 |
– 200 ..+ 600 |
II |
2 года |
1,5; 2 |
С321 |
|
– 200 ..+ 800 |
1,5; 2 |
Т310; T600; Т740 |
|||
- 200 ..+ 1000 |
3 |
T310; Т600 |
|||
- 200 ..+1100 |
4,5 |
Т310; T600 |
|||
3; 4,5 |
Т740 |
||||
– 200 ..+ 800 |
III |
1 год |
1,5; 2 |
С321 |
|
– 200..+ 900 |
1,5 |
Т310; T600; Т740 |
|||
- 200 ..+ 1000 |
2 |
Т740 |
|||
- 200 ..+1100 |
3 |
T310; Т600 |
|||
- 200 ..+ 1150 |
4,5 |
Т310; T600 |
|||
- 200 ..+ 1200 |
3; 4,5 |
Т740 |
|||
– 40 ..+ 800 |
IV |
Не нормирован |
1 |
Т600; Т740 |
|
-40 ..+ 1300 |
4.5 |
Т740 |
|||
КТХК |
– 40 ..+ 600 |
I |
5 лет |
3; 4; 4,6; 5; 6 |
С10 |
– 100 . + 800 |
II |
2 года |
3; 4; 4,6; 5; 6 |
||
– 100 . + 600 |
III |
1 год |
1.5 |
||
– 40 ..+ 600 |
IV |
Не нормирован |
1 |
||
КТЖК |
– 40 ..+ 760 |
II |
2 года |
2; 3; 4,5 |
С321; С316 |
КТМК |
– 40 ..+ 200 |
II |
2 года |
2; 3; 4,5 |
С10; С321 |
– 200 ..+ 370 |
III |
1 год |
КТХА |
|
Exi |
02.01 |
— |
2 |
50 |
— |
к1 |
— |
И |
|
— |
Т310 |
Д |
— |
3 |
— |
L |
/ |
|
l |
1 |
|
2 |
3 |
|
4 |
5 |
|
6 |
|
7 |
8 |
|
9 |
10 |
|
11 |
|
12 |
|
13 |
14 |
Поле |
Наименование поля |
Код |
Описание |
|||||
1 |
Тип датчика |
КТХА, КТХК, КТНН, КТЖК, КТМК |
кабельная термопара с НСХ по ГОСТ Р 8.585-2001 |
|||||
2 |
Вид взрывозащиты |
Не заполнено |
электрооборудование общего назначения |
|||||
Exi |
0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002 |
|||||||
3 |
Модификация, Определяет |
02.01 |
без монтажных элементов, базовая модификация |
|||||
4 |
Узел коммутации |
0 |
свободные концы 50мм |
IP65 провод 50-69, 80 |
0ExiaIICT6 или общ. назнач. |
|||
IP40 провод 70 |
общего назначения |
|||||||
2 |
вилка мини-разъема |
IP40 |
общего назначения |
|||||
4 |
вилка стандарт-разъема |
IP40 |
общего назначения |
|||||
5 |
Вариант исполнения проводов (см. таблицу «Варианты модификаций» стр. 1-14 каталога) |
50 |
многожильный провод, изоляция Силикон / Экран / Силикон – экран провода изолирован от корпуса датчика и не имеет вывода |
|||||
51 |
многожильный провод, изоляция Силикон / Экран / Силикон – экран изолирован от корпуса датчика и имеет отдельный вывод |
|||||||
52 |
многожильный провод, изоляция Силикон / Экран / Силикон – экран соединен с корпусом датчика и имеет отдельный вывод |
|||||||
54 |
одножильный провод изоляция Силикон / Силикон без экрана |
|||||||
60 |
многожильный провод, изоляция Фторопласт / Экран / Фторопласт – экран провода изолирован от корпуса датчика и не имеет вывода |
|||||||
61 |
многожильный провод, изоляция Фторопласт / Экран / Фторопласт – экран изолирован от корпуса датчика и имеет отдельный вывод |
|||||||
62 |
многожильный провод, изоляция Фторопласт / Экран / Фторопласт – экран соединен с корпусом датчика и имеет отдельный вывод |
|||||||
63 |
многожильный провод, изоляция Фторопласт / Фторопласт / наружное армирование изолированное от корпуса датчика |
|||||||
64 |
одножильный провод изоляция Фторопласт / Фторопласт без экрана |
|||||||
70 |
многожильный провод, изоляция проводников и наружная оболочка из стеклонити / наружное армирование из гальванизированной стали |
|||||||
80 |
многожильный провод с фторопластовой изоляцией в металлорукаве. |
|||||||
6 |
Условное обозначение класса датчика |
к0; к1; к2 |
Подробнее см. таблицу 5 стр. 2-9 каталога |
|||||
7 |
Исполнение рабочего спая |
О |
открытый спай |
общего назначения |
||||
Н |
неизолированный спай |
общего назначения |
||||||
И |
изолированный спай |
0ExiaIICT6 или общего назначения |
||||||
8 |
Количество пар |
Не заполнено |
1 пара термоэлектродов |
|||||
2 |
2 пары термоэлектродов (2 спая) |
|||||||
9 |
Материал наружной оболочки кабеля |
С10 |
сталь 12Х18Н10Т (только для КТХК) |
|||||
С321 |
сталь AISI 321 |
|||||||
С316 |
сталь AISI 316 |
|||||||
Т310 |
сталь AISI 310 |
|||||||
Т446 |
сталь AISI 446 |
|||||||
Т600 |
сплав INCONEL 600 |
|||||||
Т740 |
сплав ALLOY 740 |
|||||||
10 |
Толщина оболочки |
Не заполнено |
стандартная толщина оболочки (см. таблицу 1 введение) |
|||||
Д |
двойная толщина оболочки (см. таблицу 1 введение) |
|||||||
11 |
Наружный диаметр |
1; |
размер в мм по выбору Заказчика |
общего назначения, 0ExiaIICT6 или общего назначения |
||||
1,5; 2 |
||||||||
3;4; 4,5; 4,6; 5; 6 |
||||||||
12 |
Монтажная длина L |
10÷100 000 |
100, 120, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150 и более |
|||||
13 |
Количество удлинительных проводов |
Не заполнено |
Один удлинительный провод с количеством пар термоэлектродов указанным в пункте 8 |
И, И2, Н, Н2 |
||||
2х |
Два провода по 1 паре термоэлектродов в каждом |
И2 кроме провода 80 |
||||||
14 |
Длина l провода |
100÷30 000 |
указать размер в мм,: 500, 1000, 2000 3150 и более |
|||||

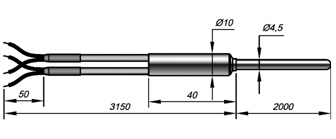

КТХА 02.01 – 050 – к1 – И2 – С321 – 4,5 – 2000/2x3150 |
Вид изделия |
КТ |
кабельный ТП |
НСХ |
ХА |
хромель-алюмель |
|
Взрывозащита |
- |
общего назначения |
|
Модификация |
02.01 |
|
|
Узел коммутации |
0 |
свободные концы |
|
Вид провода |
50 |
силикон/ экран/ силикон |
|
Класс допуска |
к1 |
первый класс |
|
Вид спая |
И2 |
два, изолированный |
|
Материал оболочки кабеля и ее толщина |
С321 |
сталь AISI 321, стандартная толщина |
|
Диаметр кабеля |
4,5 |
мм |
|
Длина монтажная |
2000 |
мм |
|
Длина провода |
2х3150 |
Два провода по 3150мм каждый |
|

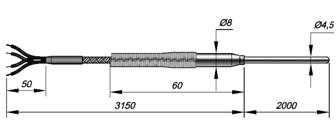

КТХА 02.01 – 050 – к1 – И2 – С321 – 4,5 – 2000/3150
|
Вид изделия |
КТ |
кабельный ТП |
НСХ |
ХА |
хромель-алюмель |
|
Взрывозащита |
- |
общего назначения |
|
Модификация |
02.01 |
|
|
Узел коммутации |
0 |
свободные концы |
|
Вид провода |
50 |
силикон/ экран / силикон |
|
Класс допуска |
к1 |
первый класс |
|
Вид спая |
И2 |
два, изолированный |
|
Материал оболочки кабеля и ее толщина |
С321 |
сталь AISI 321, стандартная толщина |
|
Диаметр кабеля |
4,5 |
мм |
|
Длина монтажная |
2000 |
мм |
|
Длина провода |
2х3150 |
один провод длиной 3150мм с 2 парами термоэлектродов |
|

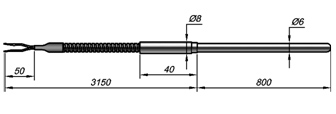

КТХА Exi02.01 – 080 – к1 – И – Т310Д – 6 – 800/3150 |
Вид изделия |
КТ |
кабельный ТП |
НСХ |
ХА |
хромель-алюмель |
|
Взрывозащита |
Exi |
0ExiaIICT6 X |
|
Модификация |
02.01 |
|
|
Узел коммутации |
0 |
свободные концы |
|
Вид провода |
80 |
фторопласт / фторопласт / металлорукав |
|
Класс допуска |
к1 |
первый класс |
|
Вид спая |
И |
изолирован, один |
|
Материал оболочки кабеля и ее толщина |
Т310Д |
сталь AISI 310, двойная толщина |
|
Диаметр кабеля |
6 |
мм |
|
Длина монтажная |
800 |
мм |
|
Длина провода |
3150 |
мм |
