01.19У

Датчики температуры 01.19У предназначены для измерения температуры в расплаве алюминия и цветных металлов, а также в хлоридно-бариевых ваннах.

Для расплава алюминия и цветных металлов рекомендуется применять термопреобразователи с защитными чехлами из чугуна марки СЧ или керамики на основе нитрида кремния; для расплава хлорида бария – с защитными чехлами из стали 12Х18Н10Т.

Конструкции прямых термопреобразователей неразборные. Кабельный термочувствительный элемент частично армирован стальной трубой. При эксплуатации термопреобразователей температура в месте соединения чехла и монтажной арматуры не должна быть выше 800°С.

Ресурс термопреобразователя не нормируется и определяется скоростью растворения защитного чехла в термометрируемой среде.

По данным эксплуатации на различных предприятиях срок службы чехлов составляет:

– из керамики на основе нитрида кремния в расплавах алюминиевых сплавов от 8 до 12 месяцев;

– из чугуна в расплавах алюминиевых сплавов от 10 до 30 дней;

– из стали 12Х18Н10Т в расплаве хлорида бария от 10 до 30 дней.

В клеммные головки могут устанавливаться измерительные преобразователи с унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus. Для удобства подключение проводов к ИП рекомендуется использовать головки вариантов модификаций 16, 17, 23, 28. Клеммные головки оснащаются штатным либо специализированным кабельным вводом.

Смотреть полностью

Технические характеристики

Рабочий спай	Один, два	Изолирован(ы)
Вибростойкость ГОСТ Р 52931	группа N2
Номинальное (условное) давление	*0,1 МПа*
Сейсмостойкость MSK-64	*9 баллов* при уровне установки над нулевой отметкой до 70 м
Климатическое исполнение ГОСТ 15150	*УХЛ2.*Температура окружающей среды:		-60..+120ºС для изделий общего назначения
			-55..+85ºС для изделий с унифицированным выходным сигналом
Поверка	Только первичная при выпуске из производства, периодической поверке не подлежат

Показатель тепловой

инерции τ _0,63

70 с

С10, Сч диаметр 40мм

90 с

К101 диаметр 28

Показатели надежности

Группа условий эксплуатации

Вероятность

безотказной работы

Назначенный срок службы

Средний срок

службы

Гарантийный срок

эксплуатации

Не нормирована

Не нормирован

Предельная погрешность

Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и цифровым сигналом по протоколу HART, указаны с учетом вклада погрешности компенсации холодных спаев.

Выходной сигнал	Условное обозначение	Пределы допускаемой погрешности	Выходной сигнал	Условное обозначение	Пределы допускаемой погрешности
4-20мА	к0Т40	±0,4% ∙t_n* или±1,5°С	4-20мА+HART	к1Н25	±0,25%∙ t_n или±0,9°С;
	к1Т50	±0,5%∙ t_n или±2,0°С		к0Н40	±0,4%∙ t_n или ±1,2°С;
	к2Т80	±0,8%∙ t_n или ±2,5°С		к1Н50	±0,5%∙ t_n или ±1,7°С;
	к2Т80	±0,8%∙ t_n или ±2,5°С		к2Н80	±0,8%∙ t_n или ± 2,5°С

* - tn диапазон настройки датчика необходимо умножить на указанное значение в %. Выбрать большее значение.

Температурный диапазон

Тип КТ	Диаметр чехла	Материал чехла	Группа условий эксплуатации	Температура применения, ºС	Интервал между поверками	Средний срок службы
КТХА; КТНН	40, 60	С₁₀	IV	-40…+1250	Не нормирован	Не нормирован
	28	К₁₀₁
	40	С_Ч

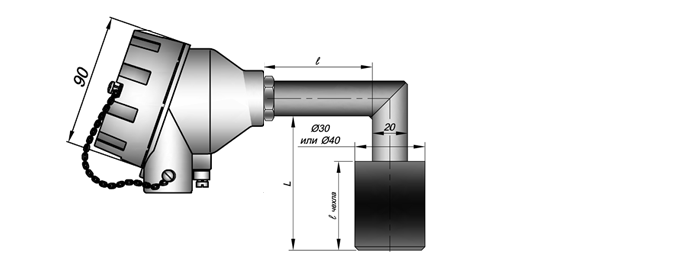

Варианты исполнения

*КТХА*			*01.19У*	—	0	20	—	к1		—	И		—	СЧ	—	40	—	L	/	l_чехла	—	l_гиба
1		2	3		4	5		6	7		8	9		10		11		12		13		14

Поле	Наименование	Код	Описание
1	Тип датчика	*КТХА, КТХК, КТНН*	кабельная термопара с НСХ по ГОСТ Р 8.585-2001
2	Вид взрывозащиты	*Не заполнено*	электрооборудование общего назначения
3	Модификация	*01.19У*	С толстостенным чехлом, угловой без штуцера
4	Кабельный ввод	0	штатный кабельный ввод клеммной головки
		А-Z	Специализированный кабельный ввод (см. узлы коммутации датчика)
5	Узел коммутации датчика	*15; 16;17; 18; 19*	алюминиевая головка		IP66/IP68	1ExdIICT6 / 0ExiaIICT6 X
		*20; 22*	алюминиевая головка		IP65	общего назначения
		*14; 21;* *23; 24; 25; 26; 28; 29*	алюминиевая головка		IP66	0ExiaIICT6Х или общ. назнач.
		27	нержавеющая сталь		IP66	0ExiaIICT6Х или общ. назнач.
6	Класс допуска	*к1; к2*	Подробнее см. таблицу 5 стр. 2-9 каталога
7	Выходной сигнал, условное обозначение точности измерительного преобразователя, см. табл. 5 на стр. 2-10 каталога	*Не заполнено*	аналоговый сигнал в соответствии с НСХ
		*Т40*	4-20 мА		для к0
		*Т50; Т70*			для к1
		*Т80; Т100*			для к2
		*Н25*	4-20 мА +HART		Индивидуальна калибровка датчика (к1)
		*Н40*			для к0
		*Н50*			для к1
		*Н80*			для к2
8	Исполнение рабочего спая датчика	Н	неизолированный спай		общего назначения
		И	изолированный спай		1ExdIICT6 / 0ExiaIICT6 X / общего назнач.
9	Количество пар термоэлектродов	*Не заполнено*	1 пара термоэлектродов
		2	2 пары термоэлектродов (2 спая)
10	Материал защитной арматуры	*С10*	сталь 12Х18Н10Т	D=40, 60 мм				l_чехла≤2000 мм
		СЧ	Серый чугун	D=40 мм				l_чехла≤2000 мм
		*К101*	Керамика на основе нитрида кремния				D=28		l_чехла 415,715, 1365
		*Т18*	сталь 10Х23Н18				10÷40			l_чехла≤1300мм
		*Т45*	сплав ХН45Ю
		*Т00*	сплав 15Х25Т
11	Наружный диаметр, D	*40;* 28	размер в мм по выбору Заказчика
12	Монтажная длина, L	*450÷3150*	монтажная длина L до рабочего конца, мм
13	Размер l_чехла	*250*÷2000	указать размер, мм
14	Размер l _гиба	*300÷2000*	Размер, мм

Примеры обозначения изделий

*КТНН 01.19У – 021 – к0Т40 – И – СЧ – 40 – 1000/300 – 500*
Вид изделия	КТ	кабельный ТП
НСХ	НН	нихросил-нисил
Взрывозащита	―
Модификация	*01.19У*	Угловой, с толстостенным чехлом
Кабельный ввод	0	штатный
Коммутация (код головки)	21	алюминиевая, IP66
Класс допуска	к0	нулевой класс
Выходной сигнал (класс точности)	*Т40*	4-20 мА (0,4%)
Вид спая, количество пар	И	изолирован, один
Материал защитной оболочки	СЧ	Серый чегун
Диаметр рабочей части	40	мм
Длина монтажная	*1000*	мм
Размер l_чехла	*300*	мм
Размер l_гиба	*500*	мм
