02.09
050
080
02.09
Предназначены для измерения температуры твердых тел, например корпусов подшипников.
Датчики могут иметь вид взрывозащиты 0ExiaIICT6 X по ГОСТ 30852.10-2002.
При необходимости использования измерительных преобразователейс унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus, могут комплектоваться выносными преобразователями ИПП.
|
Рабочий спай |
Один или два |
Изолирован(ы) илиНеизолирован(ы) |
|
Вибростойкость ГОСТ Р 52931 |
группа F3 |
|
|
Номинальное (условное) давление |
0,1МПа |
|
|
Сейсмостойкость MSK-64 |
9 баллов при уровне установки над нулевой отметкой до 70 м |
|
|
Климатическое исполнение ГОСТ 15150 |
УХЛ2. Температура окружающей среды: -60..+120ºС для изделий общего назначения |
|
|
Поверка |
- МИ 3090-2007 – для датчиков с монтажной длиной от 20 до 250 мм |
|
Показатель тепловой инерции τ 0,63:
|
Вид рабочего спая |
Показатель тепловой инерции датчика в зависимости от диаметра, сек |
|
|
d = 5,0 |
d = 8,0 |
|
|
Изолированный от оболочки |
8,0 |
8,0 |
|
Неизолированный от оболочки |
3,0 |
5,0 |
Показатели надежности
|
Группа условий эксплуатации |
Вероятность безотказной работы |
Назначенный срок службы |
Средний срок службы |
Гарантийный срок |
|
I |
0,95 за 40 000 часов |
5 лет |
10 лет |
5 лет |
|
II |
0,95 за 16 000 часов |
2 года |
4 года |
2 года |
|
Тип КТ |
Модификация |
Группа условий эксплуатации |
Температура |
Интервал между поверками |
Средний срок службы |
|
КТХА, КТНН, КТХК |
02.09 |
I |
- 40…+150 |
5 лет |
10 лет |
|
II |
- 40…+200 |
2 года |
4 года |
|
КТХА |
|
Exi |
02.09 |
— |
0 |
60 |
— |
к1 |
— |
И |
|
— |
С10 |
— |
8 |
— |
L |
/ |
|
l |
|
1 |
|
2 |
3 |
|
4 |
5 |
|
6 |
|
7 |
8 |
|
9 |
|
10 |
|
11 |
|
12 |
13 |
|
Поле |
Наименование поля |
Код |
Описание |
|||
|
1 |
Тип датчика |
КТХА, КТНН, КТХК |
кабельная термопара с НСХ по ГОСТ Р 8.585-2001 |
|||
|
2 |
Вид взрывозащиты |
Не заполнено |
электрооборудование общего назначения |
|||
|
Exi |
0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002 |
|||||
|
3 |
Модификация |
02.09 |
на основе термопарного провода |
|||
|
4 |
Узел коммутации |
0 |
Свободные концы 50мм |
IP65 |
0ExiaIICT6 или общ. назнач. |
|
|
5 |
Вариант исполнения проводов (см. узлы коммутации датчика) |
50 |
Многожильный провод, изоляция Силикон / Экран / Силикон |
|||
|
60 |
Многожильный провод, изоляция Фторопласт / Экран / Фторопласт |
|||||
|
63 |
многожильный провод, изоляция Фторопласт / Фторопласт / наружное армирование, изолированное от корпуса датчика |
|||||
|
80 |
Многожильный провод с фторопластовой изоляцией в металлорукаве. |
|||||
|
6 |
Условное обозначение класса датчика |
к1, к2 |
Подробнее см. таблицу 5 стр. 2-9 каталога |
|||
|
7 |
Исполнение рабочего спая |
Н |
неизолированный спай |
общего назначения |
||
|
И |
изолированный спай |
0ExiaIICT6 или общего назначения |
||||
|
8 |
Количество пар |
Не заполнено |
1 пара термоэлектродов |
|||
|
2 |
2 пары термоэлектродов (2 спая) |
|||||
|
9 |
Материал наружной оболочки |
С10 |
Сталь 12Х18Н10Т |
|||
|
10 |
Наружный диаметр d |
5, 8 |
мм |
|||
|
11 |
Монтажная длина L |
20; 30 |
Размер в мм |
|||
|
12 |
Количество удлинительных проводов |
Не заполнено |
Один удлинительный провод с количеством пар термоэлектродов указанным в пункте 8 |
И, И2 |
||
|
2х |
Два провода по 1 паре термоэлектродов в каждом |
И2 кроме провода 80 |
||||
|
13 |
Длина ℓ провода |
250÷10 000 |
указать размер в мм 250, 320, 500, 1000, 2000 3150 и более |
|||
|

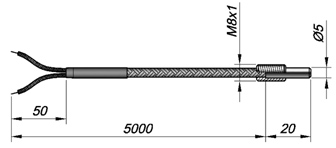

КТХА Exi02.09 – 060 – к2 – И – С10 – 5 – 20/ 5000
|
Вид изделия |
КТ |
проволочный ТП |
|
НСХ |
ХА |
хромель-алюмель |
|
|
Взрывозащита |
Exi |
0ExiaIICT6 X |
|
|
Модификация |
02.09 |
|
|
|
Узел коммутации |
0 |
свободные концы |
|
|
Вид провода |
60 |
фторопласт/ экран / фторопласт |
|
|
Класс допуска |
к2 |
второй класс |
|
|
Вид спая |
И |
изолированный |
|
|
Материал рабочей части |
С10 |
сталь 12Х18Н10Т |
|
|
Диаметр оболочки |
5 |
мм |
|
|
Длина монтажная |
20 |
мм |
|
|
Длина провода |
5000 |
мм |
|
|
Штуцер с резьбой |
М8х1 |
|
