107

Предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла.Рекомендуется применение в комплекте с гильзами защитными ЮНКЖ.

Датчики температуры без монтажных элементов при использовании с гильзами защитными рекомендуется устанавливать с помощью штуцеров ЮНКЖ 031 либо ЮНКЖ 029.
Модификация 107 имеет съёмный чувствительный элемент (ЧЭ), установленный в головке на подпружиненных винтах -  ТСПТ 106-005.

Датчики могут иметь вид взрывозащиты 0ExiaIICT6 X или 1ExdIICT6 по ГОСТ 30852.10-2002.

В клеммную головку могут устанавливаться измерительные преобразователис унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus, а также кабельные вводы для дополнительной фиксации кабеля и при необходимости, металлорукава.

Технические характеристики

Схема соединений

3-х проводная

Класс допуска АА, А, В, С

4-х проводная

Вибростойкость ГОСТ Р 52931

группа V3

Номинальное (условное)
давление

6,3 МПа

модификация 107

1 МПапри комплектовании штуцером ЮНКЖ 031

модификация 108

Сейсмостойкость MSK-64

9 баллов при уровне установки над нулевой отметкой до 70 м

Климатическое
исполнение ГОСТ 15150

УХЛ2.Температура окружающей среды:

-60..+120ºС для изделий общего назначения

-60..+85 ºС для исполнения Ex с аналоговым сигналом

-55..+85ºС для изделий с унифицированным выходным сигналом

Поверка

- ГОСТ 8. 461-2009без измерительных преобразователей;
- МП РТ 2026-2013для датчиков с установленными измерительными преобразователями.

Показатели надежности

Группа условий
 эксплуатации

Вероятность
 безотказной работы

Назначенный срок службы

Средний срок
службы

Гарантийный срок
эксплуатации

I

0,95 за 40 000 часов

5 лет

10 лет

5 лет

II

0,95 за 16 000 часов

2 года

4 года (6 лет)*

2 года

III

0,95 за 8 000 часов

1 год

2 года

1 год

* - Увеличенный средний срок службы с вероятностью безотказной работы 0,6 за указанный период.

Предельная погрешность

Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА  по ГОСТ 26.011 и цифровым сигналом по протоколу HART.


Выходной сигнал

Условное
обозначение

Пределы
 допускаемой
погрешности

Выходной
 сигнал

Условное
обозначение**

Пределы
 допускаемой
 погрешности

4-20мА

AA3T25; А3T25

0,25% ·tn  или 0,5 °С

4-20мА
+
HART

AAxH25, AxH25

0,25% ·tn или 0,3°С

B3T70

0,7% ·tn или 1,0°С

AxH10, BxH10

0,1 % ·tn или 0,15 °С

A3T40

0,4% ·tnили 0,5°С

BxH70

0,7 % ·tnили 1,0 °С

*   - tn диапазон настройки измерительного преобразователя необходимо умножить на указанное значение в %. Выбрать большее значение.
**  - «х» обозначает количество проводов в схеме подключения термометра сопротивления, х=3 или 4. Например АА4Н25 или B3H70.

Температурный диапазон

Тип ТС

Диаметр чехла, мм

Материал чехла

Группа
  условий
эксплуатации

Класс
допуска

Температура
применения, °С

Интервал между
 поверками

Средний срок службы



ТСПТ

10, 8

С10

I

A, B, C

– 50…+300

5 лет

10 лет

II

– 50…+450

2 года

4 года

III

В, С

– 50…+600

1 год

2 года

10

С13

II

АА

– 50…+150

2 года

4 года

III

– 50…+250

1 год

2 года

Время термической реакции в зависимости от диаметра, сек

d = 8

d = 10

20

30

Варианты исполнения

ТСПТ



Exi

107

А

21

P100

В

3

Н10

С10

8

L

/

l



G1/2

1



2

3



4

5



6



7

8

9



10



11



12



13



14



Поле

Наименование

Код

Описание

1

Тип датчика

ТСПТ

Термометр сопротивления платиновый

2

Вид взрывозащиты

Не заполнено

электрооборудование общего назначения

Exi

0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002

Exd

1ExdIICT6, взрывонепроницаемая оболочка по ГОСТ 30852.1-2002

3

Модификация

107, 108

см. эскизы

4

Кабельный ввод

0

штатный кабельный ввод клеммной головки

А

под небронированный кабель в металлорукаве РЗЦХ-15

В

под небронированный кабель в металлорукаве МРПИ-15

C

под небронированный кабель в металлорукаве DN18

D

под небронированный кабель в металлорукаве DN20

E

под небронированный кабель в металлорукаве DN12

F

под трубный монтаж с внутренней резьбой М20х1,5

G

под трубный монтаж с выходом наружной резьбой G1/2

H

под небронированный кабель диаметром 6,5÷14 мм

I

под небронированный кабель диаметром 3,2÷8,7 мм

J

под кабель диаметром внутренней/наружной оболочки: 6,1-11,7/9,5-15,9, бронированный однорядной проволочной броней

К

под кабель диаметром внутренней/наружной оболочки: 3,1-8,7 / 6,1-11,5, бронированный всеми типами брони

L

под кабель диаметром внутренней/наружной оболочки: 6,5-14 / 12,5-20,9, бронированный всеми типами брони

5

Узел коммутации
датчика (см. раздел «Варианты
модификаций»
стр. 1-10)

15; 16;17; 18; 19

алюминиевая головка

IP66/IP68

1ExdIICT6 / 0ExiaIICT6 X

20; 22

алюминиевая головка

IP65

общего назначения

14; 21; 23; 24; 25; 26; 28

алюминиевая головка

IP66

0ExiaIICT6 X или общ. назнач.

27

нержавеющая сталь

IP66

0ExiaIICT6 или общ. назнач.

6

НСХ

50М, 100М, 50П, 100П, Pt100,Pt500, Pt1000

НСХ в соответствии с ГОСТ 6651-2009

7

Класс допуска

АА, А, В, С

Класс допуска по ГОСТ 6651-2009,

8

Схема соединения

3, 4

 3-х и 4-х проводная схема подключения.

9

Выходной сигнал, условное обозначение точности измерительного преобразователя см. табл.3 на стр. 6-3

Не заполнено

аналоговый сигнал (Ом) в соответствии с НСХ

T25; T25

Для головок клеммных ≥14

4-20 мА

для АА3 и А3

T40

для А3

T70

для В3

H10, H10

4-20 мА +HART

для А4, В4, А3, В3

индивидуальная
градуировка датчика

H25, H25

для АА4, А4, АА3, А3

H70

для В3, В4

10

Материал наружной оболочки кабеля

С10

сталь 12Х18Н10Т

С13

сталь 10Х17Н13М2Т

11

Наружный диаметр

8

размер в мм по выбору Заказчика.

С10

10

С10, С13

12

Монтажная длинаL

50÷3150

монтажная длина L до рабочего конца в мм

13

Размерот места уплотнения до головки

Не заполнено

если 120 мм или нет монтажных элементов

30÷500

указать размер в мм, если 120 мм не подходит

14

Типоразмер штуцера

Не заполнено

если штуцер с резьбой М20х1,5 или отсутствует

Указать размер резьбы

для всех остальных случаев

Примеры обозначения изделий

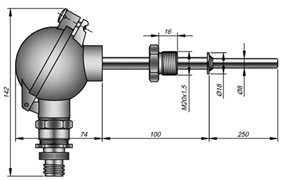

ТСПТExi107–A21 –Pt100–А4Н10 – С10–8 – 250/100

Вид изделия

ТСПТ

Термометр сопротивления платиновый

Взрывозащита

Exi

0ExiaIICT6 X

Модификация

101

С упорным кольцом

Кабельный ввод

А

под РЗЦХ DN15

Коммутация (код головки)

21

IP66

НСХ

Pt100



Класс допуска и сх. подключения

А4

класс А, сх. 4-х проводная

Выходной сигнал (класс точности)

Н10

4-20мА+ HART

Материал защитной оболочки

С10

сталь 12Х18Н10Т

Диаметр рабочей части

8

мм

Длина монтажная L

250

мм

Длина до головкиℓ

100

мм

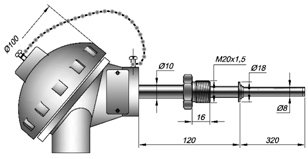

ТСПТ 107-025–2хPt100-В3Н70 – С13 - 8 – 320

Вид изделия

ТСПТ

термометр сопротивления платиновый

Взрывозащита

Exi

0ExiaIICT6 X

Модификация

107

с упорным кольцом

Кабельный ввод

0

штатный

Коммутация (код головки)

25

IP66

НСХ

Pt100

двойной Pt100

Класс допуска и сх. подключения

В3

класс В, сх.3-х проводная

Выходной сигнал (класс точности)

Н70

4-20мА + HART

Материал защитной оболочки

С13

сталь 10Х17Н13М2Т

Диаметр рабочей части

8

мм

Длина монтажная L

320

мм

Длина до головкиℓ

120 мм

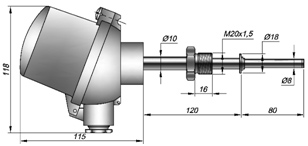

ТСПТ 107-026–2хPt100-В3 – С10 - 8 – 80

Вид изделия

ТСПТ

термометр сопротивления платиновый

Взрывозащита

общего назначения

Модификация

107

с упорным кольцом

Кабельный ввод

0

штатный

Коммутация (код головки)

26

IP66

НСХ

Pt100

2 ЧЭ Pt100

Класс допуска и сх. подключения

В3

класс В, сх.3-х проводная

Выходной сигнал (класс точности)

аналоговый (Ом)

Материал защитной оболочки

С10

сталь 12Х18Н10Т

Диаметр рабочей части

8

мм

Длина монтажная L

80

мм

Длина до головкиℓ

120 мм
